[求助] Ansys workbench 15.0 从外部导入几何模型 已有6人参与

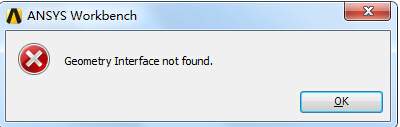

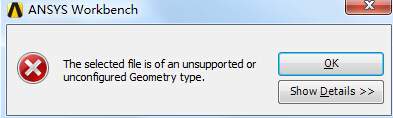

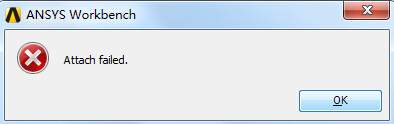

附图为Ansys workbench 15.0 教程中导入几何模型的方法，可以 导入SolidWorks生成的模型，文件格式.SLDPRT。随书光盘提供几何模型案例，为什么我按照教程的步骤却不能导入呢，但是导入.x_t格式的却可以，烦请了解的解答一下。。。。

Ansys workbench 15.0 从外部导入几何模型


Ansys workbench 15.0 从外部导入几何模型-1


Ansys workbench 15.0 从外部导入几何模型-2


Ansys workbench 15.0 从外部导入几何模型-3
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 1.jpg
    • 2015-07-15 16:51:11, 51.61 K
  • 附件 2 : 2.jpg
    • 2015-07-15 16:51:12, 40.25 K
  • 附件 3 : 3.jpg
    • 2015-07-15 16:51:13, 33.48 K
  • 附件 4 : 导入几何模型.jpg
    • 2015-07-15 16:51:14, 357.71 K

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
研途的风景有多美！
1楼 2015-07-15 16:52:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxwq

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你的版本是15的嘛？

[ 发自小木虫客户端 ]
赞一下 回复此楼
2楼2015-07-15 17:51:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

独孤神宇

版主 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
明显，提示你WB不支持SLDPRT格式，支持x_t 格式 ，把SLDPRT格式文件用SW打开保存成x_t格式就可以了。。。
赞一下 回复此楼
数值计算
3楼2015-07-15 20:06:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

neuzzn

银虫 (小有名气)
引用回帖:
2楼: Originally posted by mxwq at 2015-07-15 17:51:30
你的版本是15的嘛？

我的版本是15.0版的。
赞一下 回复此楼
研途的风景有多美！
4楼2015-07-16 10:25:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

neuzzn

银虫 (小有名气)
引用回帖:
3楼: Originally posted by 独孤神宇 at 2015-07-15 20:06:46
明显，提示你WB不支持SLDPRT格式，支持x_t 格式 ，把SLDPRT格式文件用SW打开保存成x_t格式就可以了。。。

Ansys workbench是支持很多格式文件，其中就包括SLDPRT格式的，教程中就是打开的SLDPRT格式的。。。我安装的版本是15.0版的。。。请指教什么原因？另外，我电脑并没有安装SolidWorks软件，是不是未安装此原件的原因呢。。。多谢解答
赞一下 回复此楼
研途的风景有多美！
5楼2015-07-16 10:28:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caeplmj

银虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你导入的是零部件还是装配体呢？装配体的话可能要装SW才能导入，否则就是x-t格式的
赞一下 回复此楼
6楼2015-07-17 21:37:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whsun

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
你的机器必须安装solidworks，而且在安装ansys的时候要跟solidworks界面验证一下，就可以直接导入了
赞一下 回复此楼
7楼2015-07-17 22:13:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿0o0Q

金虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
有的三维软件更新速度比较快，而Workbench相对较慢，这个原因可能会导致模型无法在Workbench中打开，再就是好像有书上介绍说三维软件处理模型的二进制基础是x_t格式的运算，所以这个格式基本上可以做通用的三维模型中间格式。

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼
8楼2015-07-17 22:27:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿0o0Q

金虫 (初入文坛)
引用回帖:
5楼: Originally posted by neuzzn at 2015-07-16 10:28:53
Ansys workbench是支持很多格式文件，其中就包括SLDPRT格式的，教程中就是打开的SLDPRT格式的。。。我安装的版本是15.0版的。。。请指教什么原因？另外，我电脑并没有安装SolidWorks软件，是不是未安装此原件的原因 ...

个人感觉可能是sw的版本过高，但是没有必要非要用它自动生成的格式吧，保存成中间格式，挺好用的，不麻烦

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
9楼2015-07-17 22:30:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangxi1937

金虫 (初入文坛)

【答案】应助回帖

要装SolidWorks ，并且要关联  ，版本的话 要全部保存成你电脑上的SolidWorks版本
赞一下 回复此楼
10楼2015-10-11 17:24:55
