[求助] Fluent计算两相流遇到些问题，很关键，想请教你们 已有2人参与

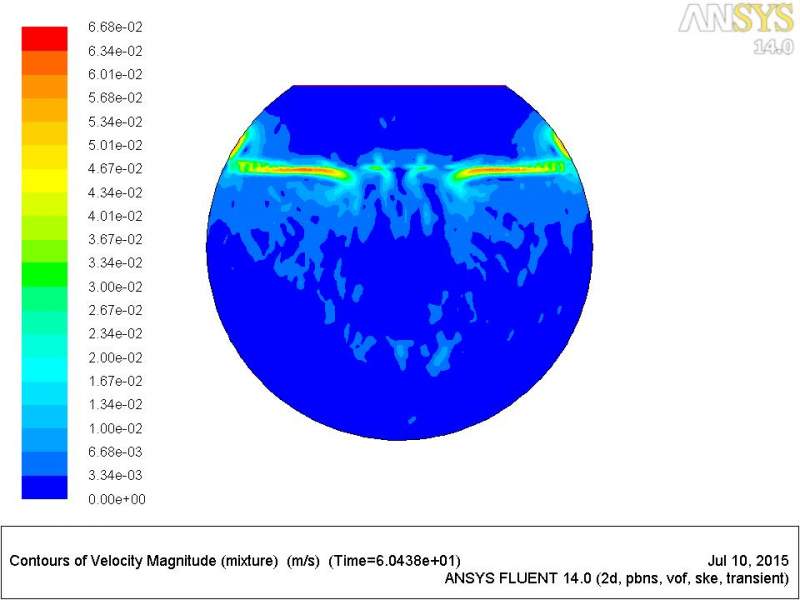

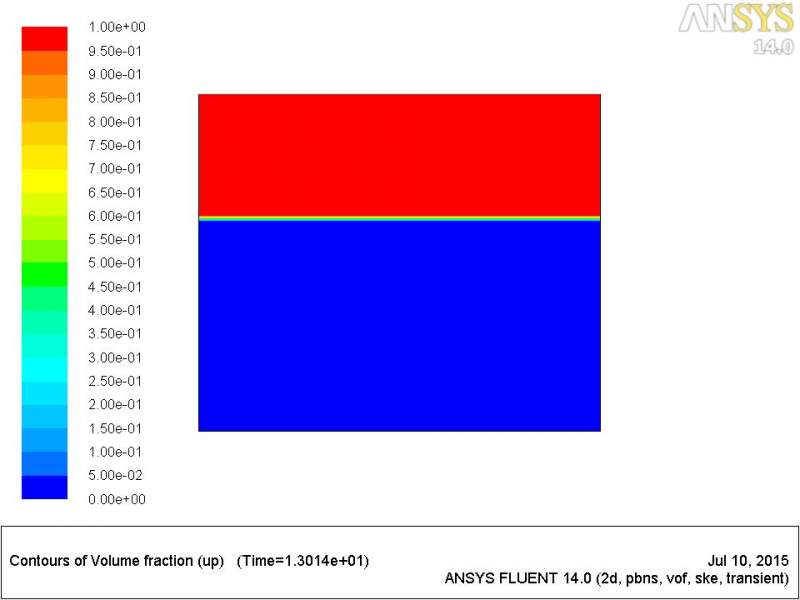

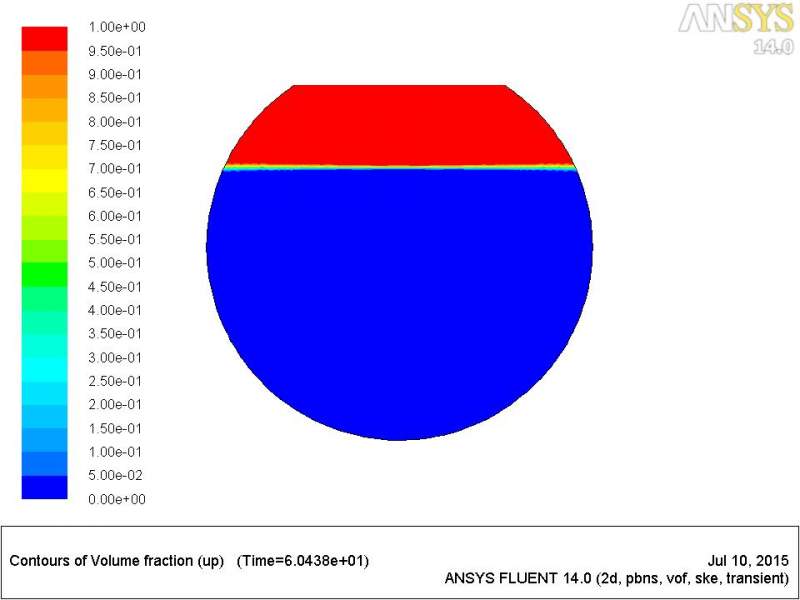

同样的条件：所模拟的是一个液化天然气储罐，上下两层为不同密度的LNG液体，上册壁面为压力出口，压力保持恒定，其他壁面为普通壁面边界条件，所加的热流为定值。为什么我用一个圆形的模型和用矩形模型算出来的结果不一样？（矩形的结果显然是错误的，圆形模型是对的）是不是网格的问题？我的网格都是二维结构网格。求好心人解答

Fluent计算两相流遇到些问题，很关键，想请教你们


Fluent计算两相流遇到些问题，很关键，想请教你们-1


Fluent计算两相流遇到些问题，很关键，想请教你们-2


Fluent计算两相流遇到些问题，很关键，想请教你们-3
回复此楼

» 收录本帖的淘帖专辑推荐

多相流UDF

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-07-14 10:21:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tju_zdp

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
重新画画网格，如果结果一样的话就不是网格的问题了。我觉得你还是看看是不是边界条件有问题

[ 发自小木虫客户端 ]
赞一下 回复此楼
2楼2015-07-14 10:54:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tju_zdp

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
秒杀少女1992: 金币+5 2015-07-16 10:01:55
引用回帖:
2楼: Originally posted by tju_zdp at 2015-07-14 10:54:13
重新画画网格，如果结果一样的话就不是网格的问题了。我觉得你还是看看是不是边界条件有问题

你的两个混合组分的图时间不太一样，圆形的显然时间长，你可以多算算矩形的，有可能是计算时间太短

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2015-07-14 10:56:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

秒杀少女1992

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by tju_zdp at 2015-07-14 10:56:55
你的两个混合组分的图时间不太一样，圆形的显然时间长，你可以多算算矩形的，有可能是计算时间太短
...

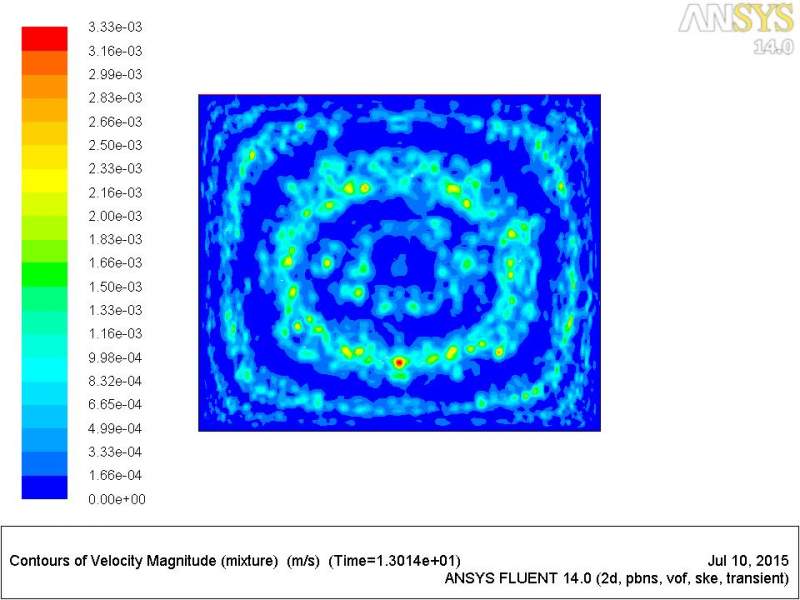

谢谢回答，可是圆形刚开始就是这样的，分界面有速度，而矩形速度就是这样杂乱的分布
赞一下 回复此楼
4楼2015-07-14 11:05:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

秒杀少女1992

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by tju_zdp at 2015-07-14 10:54:13
重新画画网格，如果结果一样的话就不是网格的问题了。我觉得你还是看看是不是边界条件有问题

谢谢回答，我再看看把
赞一下 回复此楼
5楼2015-07-14 11:06:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

秒杀少女1992

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by tju_zdp at 2015-07-14 10:56:55
你的两个混合组分的图时间不太一样，圆形的显然时间长，你可以多算算矩形的，有可能是计算时间太短
...

应该不是边界条件的问题，网格我也画了很多了，也应该没问题的，毕竟二维，而且模型比较简单。不知道是哪出问题了啊？
赞一下 回复此楼
6楼2015-07-16 10:01:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yujia__

铜虫 (小有名气)

【答案】应助回帖

楼主，想请教您个问题，你那个两种液体之间的交界面画网格时怎么出来的啊？是直接画了条界限，还是在patch里指定的啊？如果是在patch里指定，那界面的具体高度（位置）怎么指定的啊？希望好人能为我解答下
赞一下 回复此楼
7楼2015-07-17 16:30:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

秒杀少女1992

铁虫 (小有名气)
引用回帖:
7楼: Originally posted by yujia__ at 2015-07-17 16:30:10
楼主，想请教您个问题，你那个两种液体之间的交界面画网格时怎么出来的啊？是直接画了条界限，还是在patch里指定的啊？如果是在patch里指定，那界面的具体高度（位置）怎么指定的啊？希望好人能为我解答下

直接patch一个区域，你看看多相流的算例就明白了
赞一下(1人) 回复此楼
8楼2015-12-24 09:44:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
