[求助] 热处理炉具温度场模拟 已有2人参与

我在进行热处理炉具内部的温度场模拟时，模拟总是中途停止，出现磁盘空间不足的问题。
要计算10小时以内的温度场变化，最后却只得到30多秒的数据。
而且数据是以0.1s，或更短的时间进行记录的。
怎样设定计算结果以每秒，或每分钟进行储存，从而较小磁盘的数据量呢？？
回复此楼

» 猜你喜欢
1楼 2015-07-11 14:52:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wzt似水流年

金虫 (小有名气)
我用的是fluent模拟温度场，采用瞬态模拟，存储时采用自动存储，时间步长为0.01S，每50个步长存储一次，就是每0.5S保存一次数据，不知道跟你的一样不
赞一下 回复此楼
厚德笃学崇实尚新-规格严格功夫到家
2楼2015-07-11 17:01:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a395902937

银虫 (小有名气)
引用回帖:
2楼: Originally posted by wzt似水流年 at 2015-07-11 17:01:03
我用的是fluent模拟温度场，采用瞬态模拟，存储时采用自动存储，时间步长为0.01S，每50个步长存储一次，就是每0.5S保存一次数据，不知道跟你的一样不

你好，我采用的是transient thermal-Mechanical[ansys multyphyics]进行的温度场模拟，每步0.5 s，几秒保存一次数据没有找到，请问是在哪里设置的？
我现在计算出来，都是0.0几秒保存一次，都崩溃了。
赞一下 回复此楼
3楼2015-07-14 13:14:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wzt似水流年

金虫 (小有名气)

【答案】应助回帖

引用回帖:
3楼: Originally posted by a395902937 at 2015-07-14 13:14:25
你好，我采用的是transient thermal-Mechanical进行的温度场模拟，每步0.5 s，几秒保存一次数据没有找到，请问是在哪里设置的？
我现在计算出来，都是0.0几秒保存一次，都崩溃了。...

点击edit里面可以编辑存储位置，我设置的是50个步长存储一次，第二幅上每个步长是0.01s  所以就0.5s数据保存一次，没出现问题
热处理炉具温度场模拟

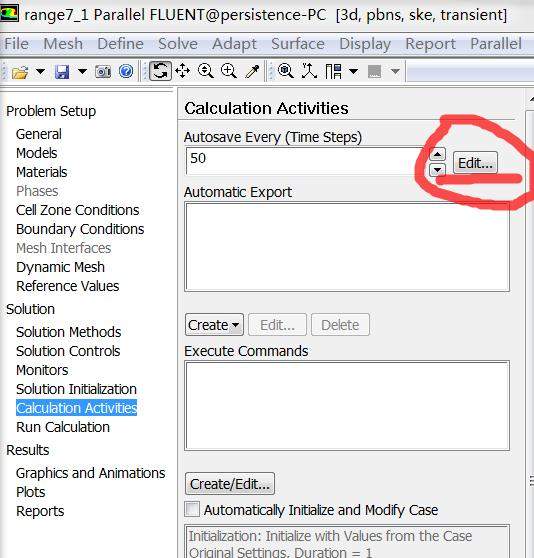

自动保存设置


热处理炉具温度场模拟-1

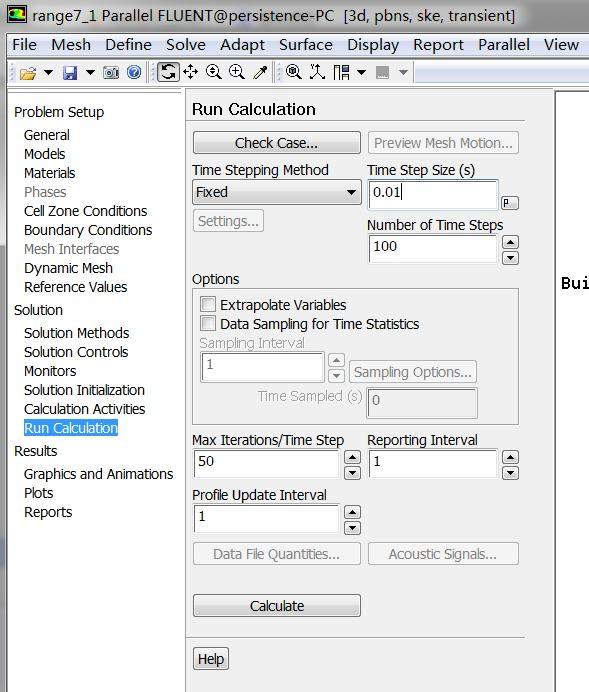

计算设置
赞一下 回复此楼
厚德笃学崇实尚新-规格严格功夫到家
4楼2015-07-14 18:49:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a395902937

银虫 (小有名气)
引用回帖:
4楼: Originally posted by wzt似水流年 at 2015-07-14 18:49:07
点击edit里面可以编辑存储位置，我设置的是50个步长存储一次，第二幅上每个步长是0.01s  所以就0.5s数据保存一次，没出现问题

自动保存设置

计算设置
...

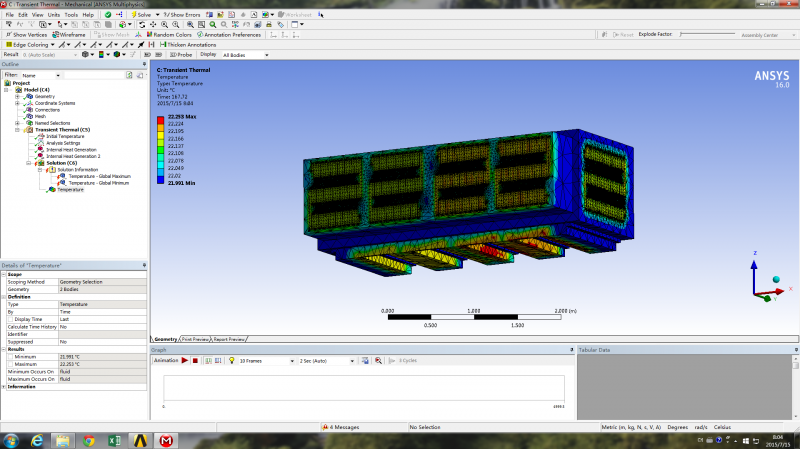

我用的是ansys的这个软件进行模拟，一直没找到控制存储的地方。
采用0.5s一步，共9999步，一共4999.5秒。
我试一下Fluent！！
热处理炉具温度场模拟-2
赞一下 回复此楼
5楼2015-07-15 09:18:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a395902937

银虫 (小有名气)
引用回帖:
4楼: Originally posted by wzt似水流年 at 2015-07-14 18:49:07
点击edit里面可以编辑存储位置，我设置的是50个步长存储一次，第二幅上每个步长是0.01s  所以就0.5s数据保存一次，没出现问题

自动保存设置

计算设置
...

大神我用Fluent做了，出现这个问题，solid部分有两个，加热带及炉内棒料，fluid部分只是炉内的空气部分。但是定义的时候只有solid和fluid两个不能区分，这导致我不能定义电阻带的功率输出啊。
热处理炉具温度场模拟-3
赞一下 回复此楼
6楼2015-07-15 13:40:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wzt似水流年

金虫 (小有名气)
引用回帖:
6楼: Originally posted by a395902937 at 2015-07-15 13:40:13
大神我用Fluent做了，出现这个问题，solid部分有两个，加热带及炉内棒料，fluid部分只是炉内的空气部分。但是定义的时候只有solid和fluid两个不能区分，这导致我不能定义电阻带的功率输出啊。

...

功率输出可以作为inlet呀，没必要设置为solid吧
赞一下(1人) 回复此楼
厚德笃学崇实尚新-规格严格功夫到家
7楼2015-07-15 16:06:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouxman

金虫 (小有名气)

【答案】应助回帖

引用回帖:
6楼: Originally posted by a395902937 at 2015-07-15 13:40:13
大神我用Fluent做了，出现这个问题，solid部分有两个，加热带及炉内棒料，fluid部分只是炉内的空气部分。但是定义的时候只有solid和fluid两个不能区分，这导致我不能定义电阻带的功率输出啊。

...

画网格的时候就可以区分，不知道你是什么软件划分的网格，或者在写热源函数的时候 指定那个区域是生热的区域就可以了
赞一下(1人) 回复此楼
8楼2015-07-15 16:36:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a395902937

银虫 (小有名气)
引用回帖:
8楼: Originally posted by zhouxman at 2015-07-15 16:36:37
画网格的时候就可以区分，不知道你是什么软件划分的网格，或者在写热源函数的时候 指定那个区域是生热的区域就可以了...

谢谢指导，我试一试！
赞一下 回复此楼
9楼2015-10-07 17:38:18
