| 查看: 1144 | 回复: 6 | |||
[交流]
等离子喷涂后，在冷却过程中，涂层会慢慢脱落 已有2人参与
|

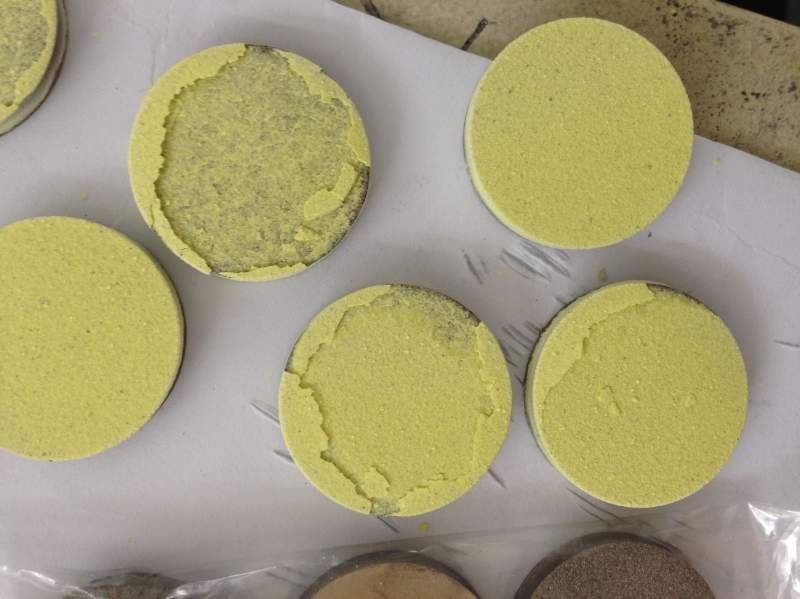

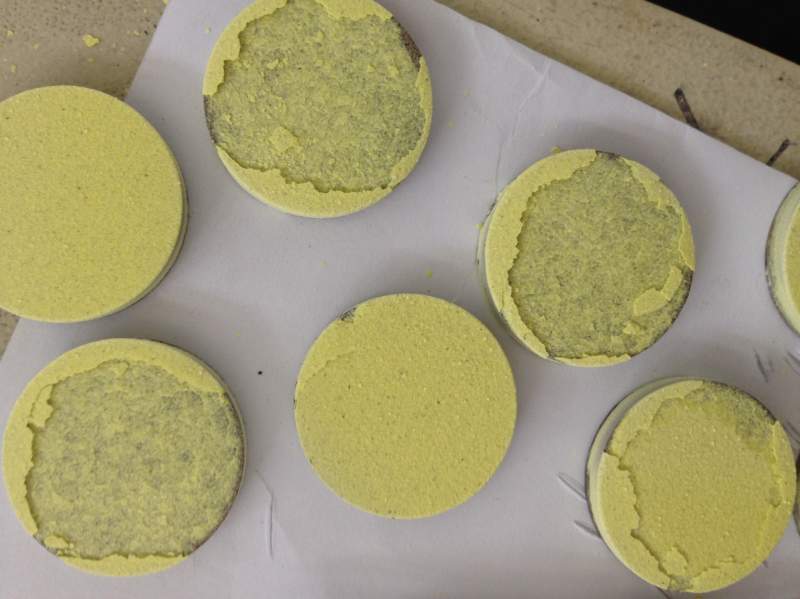

等离子喷涂后，在冷却过程中，涂层会慢慢脱落，如下图，我想知道这到底是什么原因啊，只有少数涂层没有掉落 IMG_6814.JPG  IMG_6815.JPG |
回复此楼» 猜你喜欢
金属热处理防腐蚀喷雾
已经有0人回复
-
求助低温等离子渗氮
已经有0人回复
-
有机高分子材料论文润色/翻译怎么收费?
已经有164人回复
-
北京航空航天大学航空发动机研究院2026年暑期学校通知
已经有2人回复
-
Progress in Materials Science 期刊投稿求助
已经有2人回复
-
【征稿通知】2027 IPPTC 国际石油石化技术会议征稿启动
已经有0人回复
-
小木虫没落了，除了祈祷帖子，几乎看不到有价值的帖子
已经有19人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 急求！！！！做热障涂层和等离子喷涂的同学进！！！！！
已经有12人回复
- 求助：海水中涂层脱落后，涂层会与基体形成原电池，从而加速基体的腐蚀吗
已经有7人回复
- 等离子喷涂NiCrBSi涂层的热膨胀系数是多少
已经有4人回复
- 等离子喷涂Ni60涂层海水腐蚀
已经有7人回复
- 等离子喷涂陶瓷涂层的阻抗谱这样怎么解释啊？
已经有4人回复
- 不饱和树脂中的涂层树脂有哪些可以喷涂的，表干多长时间？（穷，暂时没分）
已经有4人回复
- 关于喷涂过碳化钨之后表面涂层的润湿性如何
已经有4人回复
- 哪里能等离子体喷涂羟基磷灰石涂层?
已经有12人回复
- 【求助】等离子喷涂过程中的问题
已经有12人回复
2楼2015-07-08 11:30:22
3楼2015-07-09 09:57:34
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
| 涂层剥落的原因是面层与基材的热膨胀系数差异较大，在一定的温差时两者的变形程度不一，冷却后较为明显。个人建议：1喷涂面层时的送粉量适当降低，或提高试片转速和喷枪移动速度，降低单次沉积效率；2允许的话喷涂之后进行热处理，温度保持在喷涂过程中的最高温度即可，一般150度，然后自然冷却；3喷涂过程保持适当的温度，不要过冷和局部过热，特别要防止涂层的急剧冷却；工艺参数我相信楼主的应该没有问题，核心是应力的减小和缓慢释放，剥落不一定是结合不好，从图上我看不出剥落的部分，一般应该是底层与基材，但底层镍铝的结合性能是比较优良的，所以是面层的内应力大于底层与基材的结合力而小于底层与面层的结合力 |
4楼2015-07-10 19:54:17
5楼2015-07-22 16:11:10
6楼2017-02-20 08:38:09
7楼2017-02-20 08:46:49
