[求助] 对表面涂覆涂层的钢片做阻抗测试，为什么阻抗图是这样的呢？急！！！ 已有4人参与

首先，图里的阻抗和我在文献上看到的图有很大出入，传统的不是应该有半圆之类的么，这种形状实在不知是为何？
其次，按实验前推论，抗腐蚀越好，阻抗越来越大，前四张图应该半径越来越大？（最后一张是几个图叠在一起的）
哪位大神能帮忙分析一下这几张图啊~很急！
谢谢~

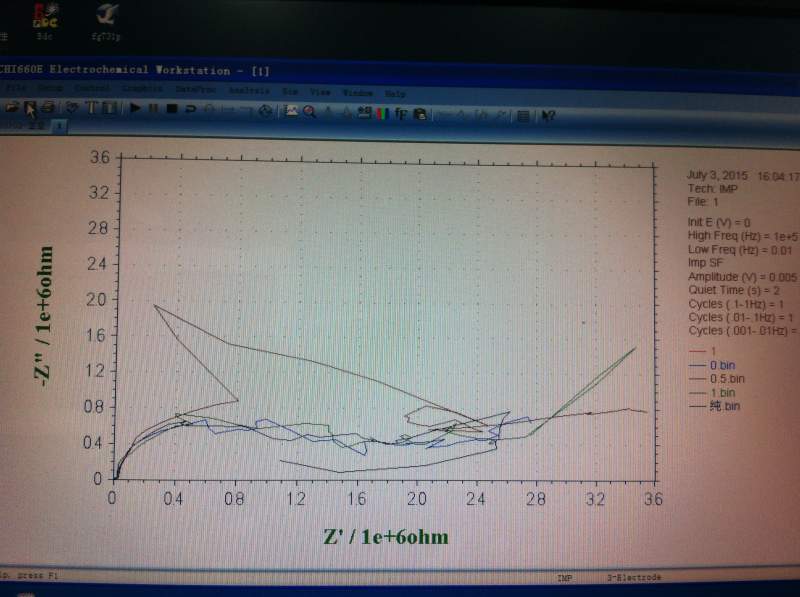

对表面涂覆涂层的钢片做阻抗测试，为什么阻抗图是这样的呢？急！！！

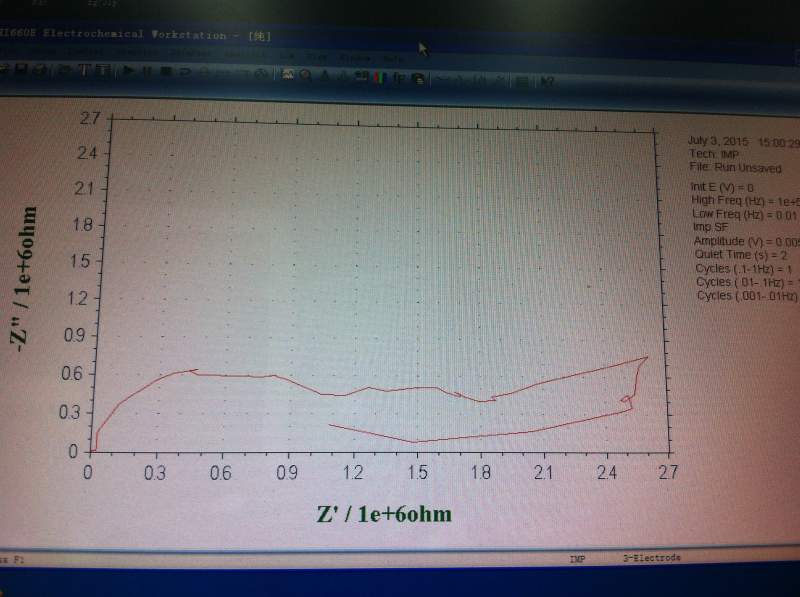

对表面涂覆涂层的钢片做阻抗测试，为什么阻抗图是这样的呢？急！！！-1

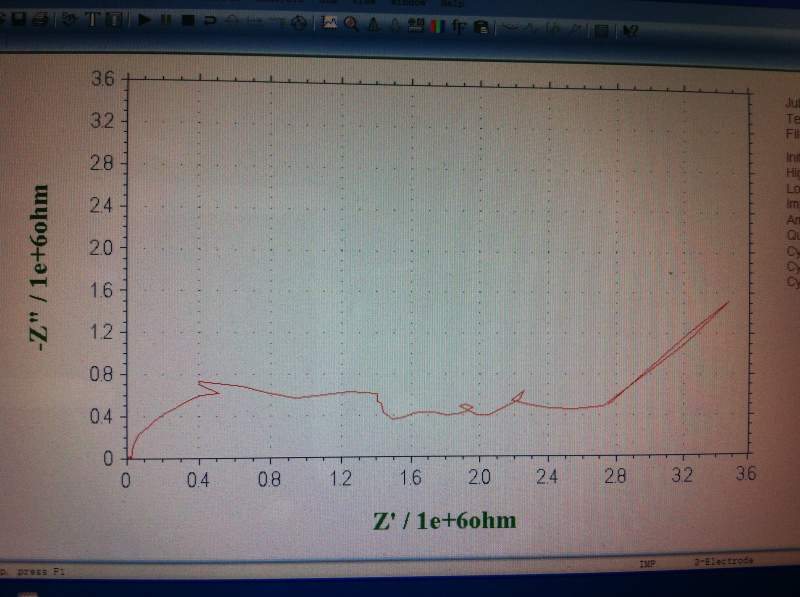

对表面涂覆涂层的钢片做阻抗测试，为什么阻抗图是这样的呢？急！！！-2

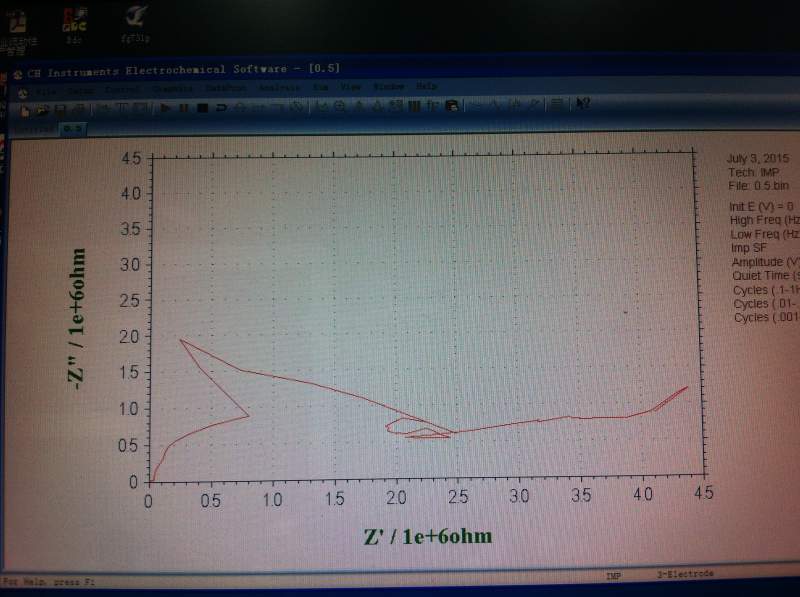

对表面涂覆涂层的钢片做阻抗测试，为什么阻抗图是这样的呢？急！！！-3

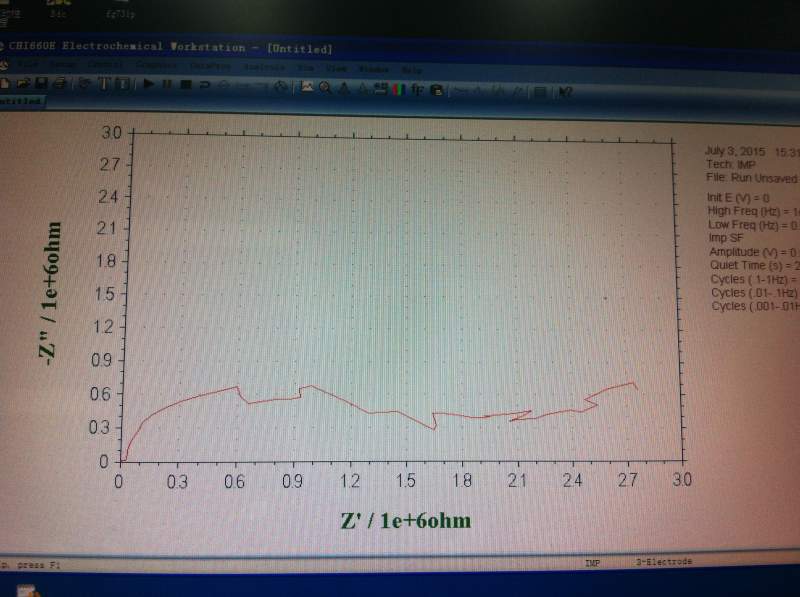

对表面涂覆涂层的钢片做阻抗测试，为什么阻抗图是这样的呢？急！！！-4
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-07-04 07:13:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

mulingyan

木虫 (著名写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by Grace-deng at 2015-07-06 08:41:04
恩恩，这次测的时候就是泡了1h后测得，这个图里绿色的那根就是裸钢，和其他几个含量不同的测得的图好像看不出啥规律啊？而且这个图都是折线，感觉很乱啊，和文献上的差好远……
图像坐标间隔如何调小呢？这个 ...

你测定的参数怎么设置的？钢电极怎么处理的？裸钢不应该是那样子的。不过从你刚开始测得到的数据和浸泡1h后测得到的数据比，你的涂层损坏的太快了，浸泡1h就完全失去的防腐蚀能力，你的涂层应该有很多微孔。
赞一下(1人) 回复此楼
倚楼听风雨，淡看江湖路。
10楼2015-07-08 08:27:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Grace-deng

新虫 (初入文坛)
另外，测阻抗前需要浸泡吗？看到过浸泡1h的，需要泡那么久么？我用的CHI660E电化学工作站，测试时看不到开路电位，所以不知道多久电位才稳定。
之前测试塔菲尔曲线，是泡了10mim，但感觉还是没泡够呢，因为纯钢片和含量最大的涂层钢片的腐蚀电位差距并不大，请问是这个原因吗？
谢谢
赞一下 回复此楼
2楼2015-07-04 07:46:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yushufeixue

木虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
Grace-deng: 金币+2, ★有帮助 2015-07-06 08:41:35
先测试裸钢，图形正常证明仪器没问题。感觉是涂层内部很乱，建议先浸泡1h稳定后再测。图像的坐标间隔调小看看图形规律怎么样。
赞一下 回复此楼
3楼2015-07-04 19:38:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

胡琪

铁杆木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
Grace-deng: 金币+1, ★有帮助 2015-07-06 08:45:53
这个CHI的开路电位在这里看的，control——开路电位就行了，然后这个时候的电位就是你体系的开路电位。上海辰华的交流阻抗就是这样不好。
赞一下 回复此楼
天地任我行
4楼2015-07-04 23:30:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Grace-deng

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by yushufeixue at 2015-07-04 19:38:37
先测试裸钢，图形正常证明仪器没问题。感觉是涂层内部很乱，建议先浸泡1h稳定后再测。图像的坐标间隔调小看看图形规律怎么样。

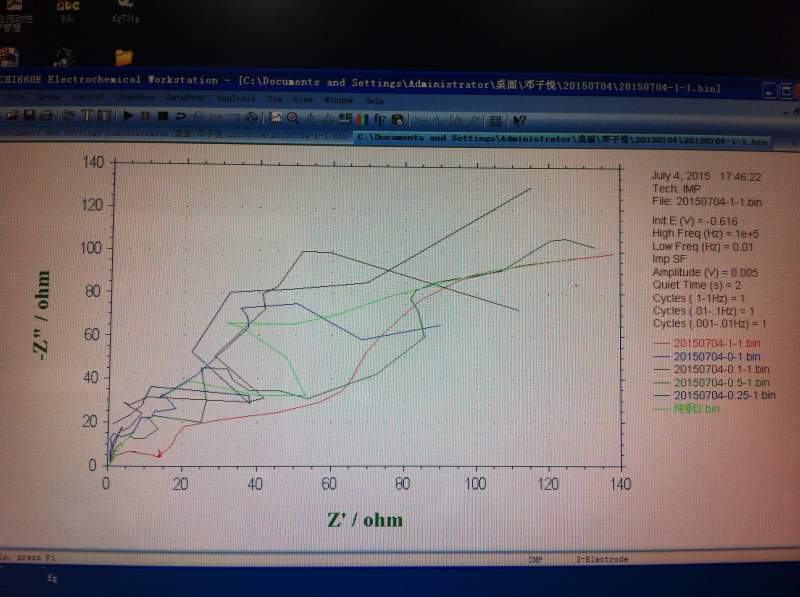

恩恩，这次测的时候就是泡了1h后测得，这个图里绿色的那根就是裸钢，和其他几个含量不同的测得的图好像看不出啥规律啊？而且这个图都是折线，感觉很乱啊，和文献上的差好远……
图像坐标间隔如何调小呢？这个CHI是英文的，看不太懂
对表面涂覆涂层的钢片做阻抗测试，为什么阻抗图是这样的呢？急！！！-5
赞一下 回复此楼
5楼2015-07-06 08:41:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

建国之歌

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
你看下你的开路电压是不是稳定的，要是不稳定是有可能出现乱七八糟的折线的
赞一下 回复此楼
6楼2015-07-06 08:44:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Grace-deng

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 胡琪 at 2015-07-04 23:30:55
这个CHI的开路电位在这里看的，control——开路电位就行了，然后这个时候的电位就是你体系的开路电位。上海辰华的交流阻抗就是这样不好。

恩恩，看到开路电位了，在测的时候在 “InitE：” 那里填入看到的开路电位对吧？但不知为何，没有涂层、有涂层以及涂层含量不同的式样，他们在浸泡了1h以后，开路电位都差不多，感觉就是时间越久电位越大罢了？
赞一下 回复此楼
7楼2015-07-06 08:45:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lu11197315

木虫 (正式写手)
引用回帖:
2楼: Originally posted by Grace-deng at 2015-07-04 07:46:27
另外，测阻抗前需要浸泡吗？看到过浸泡1h的，需要泡那么久么？我用的CHI660E电化学工作站，测试时看不到开路电位，所以不知道多久电位才稳定。
之前测试塔菲尔曲线，是泡了10mim，但感觉还是没泡够呢，因为纯钢片和 ...

这台仪器可以测开路电位的，你选开路电位-时间测试就可以了
赞一下 回复此楼
8楼2015-07-07 15:55:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Grace-deng

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by 建国之歌 at 2015-07-06 08:44:18
你看下你的开路电压是不是稳定的，要是不稳定是有可能出现乱七八糟的折线的

开路电位一开始变化的比较厉害，但泡了1h后电压变化并不是那么大了，应该算是稳定了吧
赞一下 回复此楼
9楼2015-07-07 16:05:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
