[求助] 如何在ansys中建立梁高按照二次抛物线变化的桥梁模型 已有2人参与

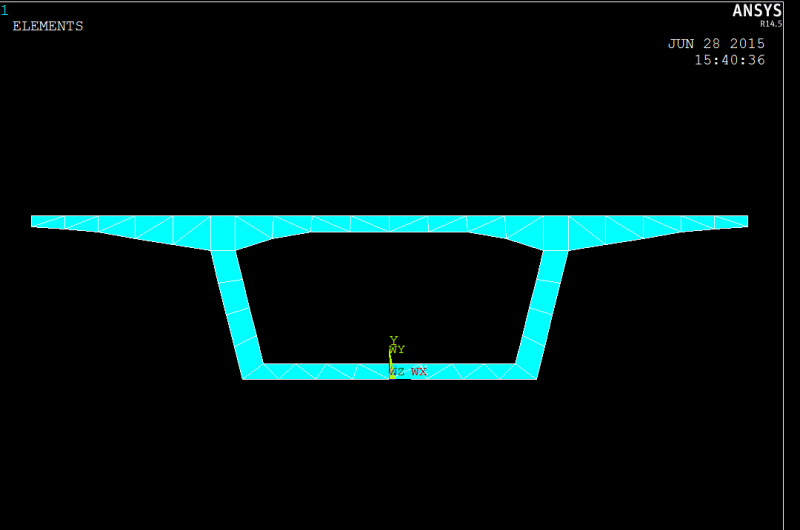

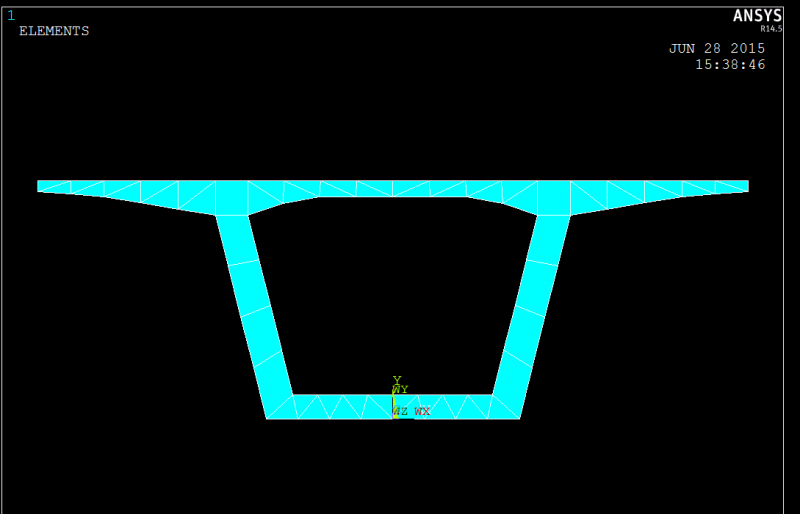

我采用的方法是自己预先定义要对跨中和支座截面进行面积分块，并指定各线段的段数，得到截面1和2如下
如何在ansys中建立梁高按照二次抛物线变化的桥梁模型
如何在ansys中建立梁高按照二次抛物线变化的桥梁模型-1
使用secwrite命令分别保存为SCET文件
然后通过梁节段两端对应的截面建立taper截面，但是如何使其按照抛物线变化呢？
如何在ansys中建立梁高按照二次抛物线变化的桥梁模型-2

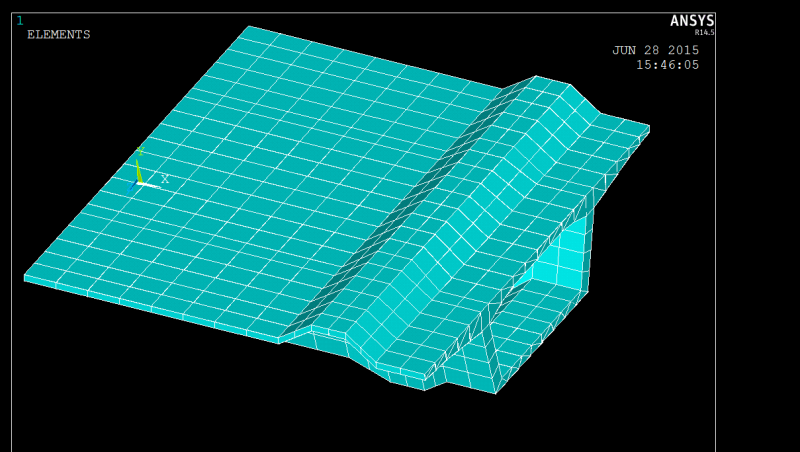

我按照线性变换的方法，得到了这样的变截面，请问如何进行截面位置的控制，使其能够上翼缘保持水平？小白先谢谢各位大神！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-06-28 15:49:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

JabaL_山

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
建立节点，以节点生成单元。这种方法的缺点是前期生成节点工作量特别大
赞一下 回复此楼
2楼2015-06-29 01:41:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sl-sir

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by JabaL_山 at 2015-06-29 01:41:12
建立节点，以节点生成单元。这种方法的缺点是前期生成节点工作量特别大

应该是建立keypoint而不是建立node吧？不知道可否有这一方面的文档，网上较多使用的是shell63单元做的，使用beam189号单元的教材比较少一些，谢谢
赞一下 回复此楼
3楼2015-06-29 08:37:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

741132283ll

专家顾问 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你这样做的工作量较大，建议采用外部软件来实现，采用CATIA来进行几何建模，hypermesh进行网格划分，再导入ANSYS中进行求解分析。
赞一下(2人) 回复此楼
学习是一种习惯
4楼2015-06-30 09:06:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sl-sir

铁虫 (初入文坛)
引用回帖:
4楼: Originally posted by 741132283ll at 2015-06-30 09:06:32
你这样做的工作量较大，建议采用外部软件来实现，采用CATIA来进行几何建模，hypermesh进行网格划分，再导入ANSYS中进行求解分析。

CATIA软件的替换破解在win8系统中是不是并不适用呢？谢谢指点！
感觉自己替换之后打不开程序了
赞一下 回复此楼
5楼2015-07-02 15:33:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

741132283ll

专家顾问 (正式写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by sl-sir at 2015-07-02 15:33:10
CATIA软件的替换破解在win8系统中是不是并不适用呢？谢谢指点！
感觉自己替换之后打不开程序了...

应该不存在这个问题，我这边是可以用的
赞一下 回复此楼
学习是一种习惯
6楼2015-07-08 09:54:19
