[求助] 新手接触tem分析，大神帮忙解析下，积分不多，不要嫌弃 已有3人参与

看了一个月的论坛了，也了解了基本理论，还是不能确定一些东西，求教。

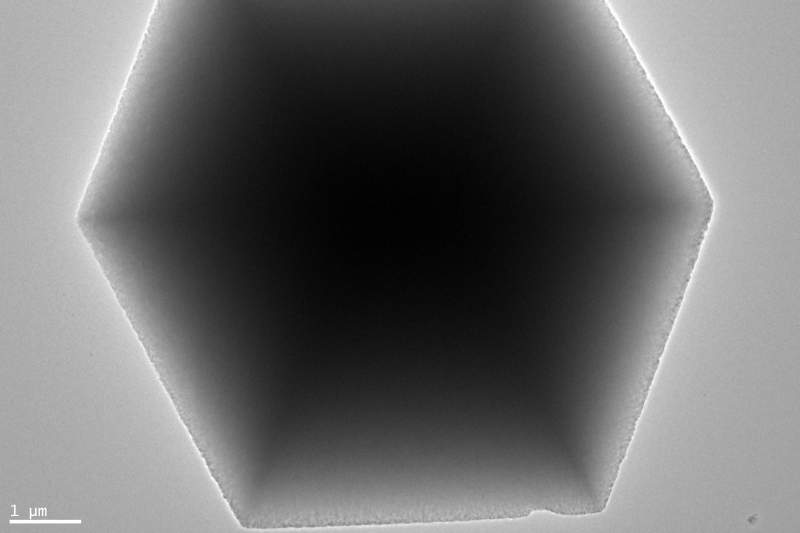

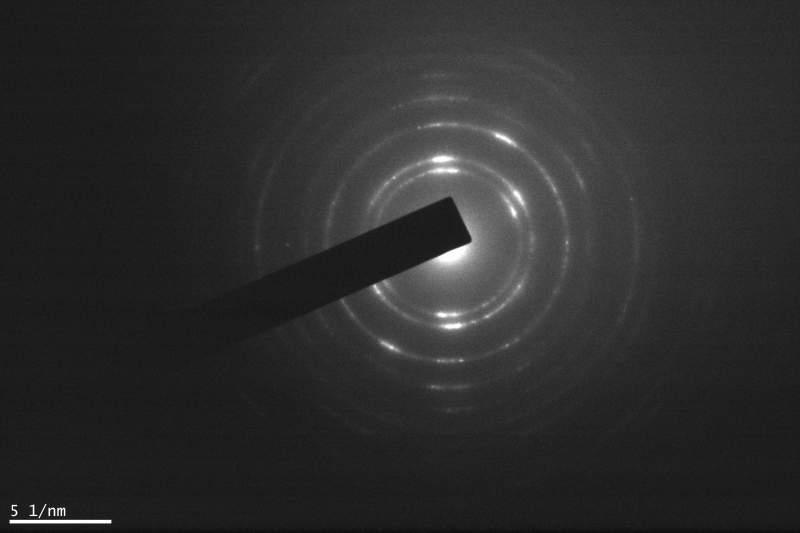

1,电镜看见的结构就是单个晶体，却出现了衍射环，下面有图片。
2多晶衍射环晶面间距d是不是测量后直接倒数就可以了

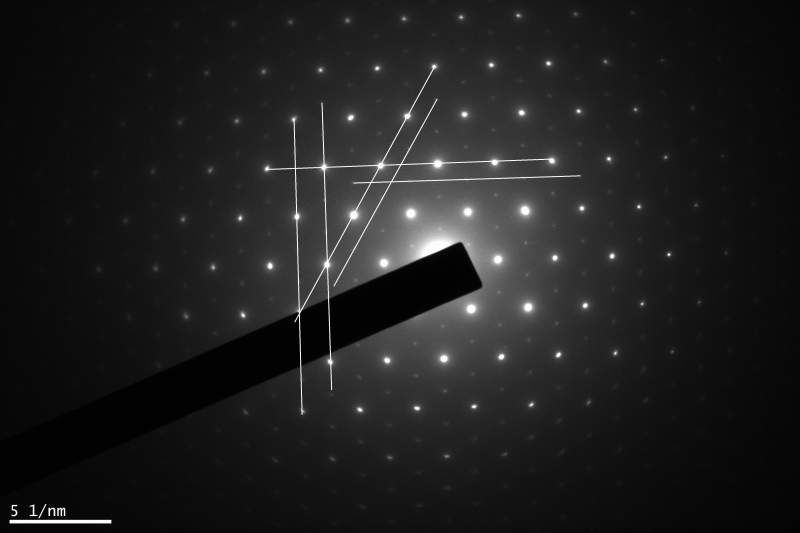

3单晶衍射的晶面间距是不是选取最近的平行的晶面，测垂直距离在倒数就是晶面间距，我做出来的结果d到纳米级了，那肯定有问题了。
源文件是tif，用Erule测的时候标尺5 1/nm是5厘米，就是5个单位，那测距离的时候，显示几厘米那就是几个单位，也就是几nm，后面附上图片。

新手接触tem分析，大神帮忙解析下，积分不多，不要嫌弃


新手接触tem分析，大神帮忙解析下，积分不多，不要嫌弃-1


新手接触tem分析，大神帮忙解析下，积分不多，不要嫌弃-2
新手接触tem分析，大神帮忙解析下，积分不多，不要嫌弃-3
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-06-26 16:14:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pumpkin李潇

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
1 出现衍射环绝对是多晶，即使可能你认为自己看见的单个颗粒就是单晶，但其实往往不一定
2 根据电子衍射公式：K=L*lambda=R*d，求的是d，而实际上测量的衍射斑点间的距离是R，两者的乘积是相机常数K，所以倒数以后还需要乘以相机常数才是d，不过你可以在软件里面操作，不需要去问测试人员那个K是多少
希望对你有点帮助。。。
赞一下 回复此楼
2楼2015-06-26 18:42:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

感谢参与，应助指数 +1
建议你先把正空间和倒异空间的空间的关系搞清楚，衍射点标定根本不是这样做的，都是以中心点为核心量的
赞一下 回复此楼
3楼2015-06-26 23:45:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

葑葑

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by pumpkin李潇 at 2015-06-26 18:42:37
1 出现衍射环绝对是多晶，即使可能你认为自己看见的单个颗粒就是单晶，但其实往往不一定
2 根据电子衍射公式：K=L*lambda=R*d，求的是d，而实际上测量的衍射斑点间的距离是R，两者的乘积是相机常数K，所以倒数以后 ...

请问一般用的什么软件，在论坛上找了一些简化的软件，用不了，必须用那个专业软件么
赞一下 回复此楼
4楼2015-06-27 08:39:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

葑葑

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by gxytju2008 at 2015-06-26 23:45:11
建议你先把正空间和倒异空间的空间的关系搞清楚，衍射点标定根本不是这样做的，都是以中心点为核心量的

测量r1,r2,r3，这样做吧。按顺序计算：R2/ R1，R3/ R1，FAI（衍射图中R2和 R1夹角），D1（D1=相机常数/R1），D2（计算同上）。利用以上五组数据，同软件查到的Fi2.DAT(用系统的写字板打开)相对照，以确定相。这是一个tem分析软件说明的，就是不知道相机常数，在论坛上见过标尺用我这种的可以直接测量相邻晶面的垂直距离的啊，能详细讲讲么
赞一下 回复此楼
5楼2015-06-27 08:42:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

引用回帖:
5楼: Originally posted by 葑葑 at 2015-06-27 08:42:59
测量r1,r2,r3，这样做吧。按顺序计算：R2/ R1，R3/ R1，FAI（衍射图中R2和 R1夹角），D1（D1=相机常数/R1），D2（计算同上）。利用以上五组数据，同软件查到的Fi2.DAT(用系统的写字板打开)相对照，以确定相。这是一 ...

dm软件打开dm3原文件就可以，会自动计算标尺转化的，相机常数要去问你们电镜室

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
6楼2015-06-27 09:51:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

葑葑

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by gxytju2008 at 2015-06-27 09:51:00
dm软件打开dm3原文件就可以，会自动计算标尺转化的，相机常数要去问你们电镜室
...

因为是在外校测的，给的tif文件，也没有常数
这还能处理这个数据么
赞一下 回复此楼
7楼2015-06-27 09:57:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

引用回帖:
7楼: Originally posted by 葑葑 at 2015-06-27 09:57:22
因为是在外校测的，给的tif文件，也没有常数
这还能处理这个数据么...

没戏，这些常数每个仪器都不同的，自己编不出来，没有相机常数基本你衍射属于白做了

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
8楼2015-06-27 10:10:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kangya520

新虫 (正式写手)
引用回帖:
7楼: Originally posted by 葑葑 at 2015-06-27 09:57:22
因为是在外校测的，给的tif文件，也没有常数
这还能处理这个数据么...

给你的文件应该带 数据的word 文档
赞一下 回复此楼
9楼2015-06-27 10:15:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

葑葑

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by kangya520 at 2015-06-27 10:15:41
给你的文件应该带 数据的word 文档...

Center of Analysis and Test of Wuhan University
Transmission Electron Microscope
JEM-2100 (HR)
Acceleration Voltage : 200KV
Emitter: LaB6
JEOL Ltd.

EDS:
EDAX Ldt.
GENESIS XM2

CCD:
ORIUS™ SC 1000 CCD
Gatan, Inc.
赞一下 回复此楼
10楼2015-06-27 10:29:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
