[求助] fluent中运用多相流模型还有多孔介质对Y型筛网式过滤器进行数值模拟，求助 已有2人参与

采用了fluent中mixture模型还有多孔介质对y型筛网式过滤器进行模拟仿真，主要是从y型过滤器入口处通入含沙水，观察通入含沙水后过滤器内部流场变化情况，泥沙颗粒粒径，泥沙颗粒浓度对过滤器堵塞情况的影响。例中过滤器流体部分网格用workbench的meshing网格划分（中间部分区域为滤芯部分，是多孔介质区域）。
由于刚刚入手fluent，在仿真过程中出现了一些问题，真心求助
1.不知道网格划分是否有问题；
2.对多孔介质区域设置是否合适；
3.仿真过程中发现流体穿过多孔介质区域时，出口处顶端位置发生变化，过滤器内部感觉没有什么变化；
4.过滤器的残差曲线不能够收敛，一直处于震荡状态。

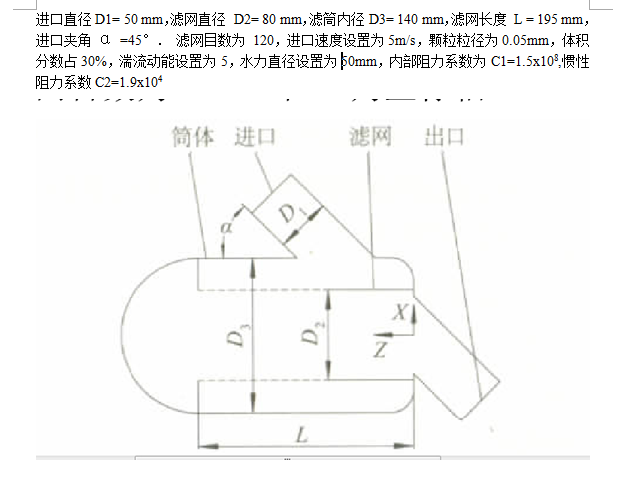

过滤器的参数：进口直径D1= 50 mm，滤网直径 D2= 80 mm，滤筒内径D3= 140 mm，滤网长度 L = 195 mm，进口夹角 α =45°． 滤网目数为 120，进口速度设置为5m/s，颗粒粒径为0.05mm，体积分数占30%，湍流动能设置为5，水力直径设置为50mm，内部阻力系数为C1=1.5x10的8次方,   惯性阻力系数C2=1.9x10的4次方
希望大牛能够提供帮助，在此感谢！！！！！！！

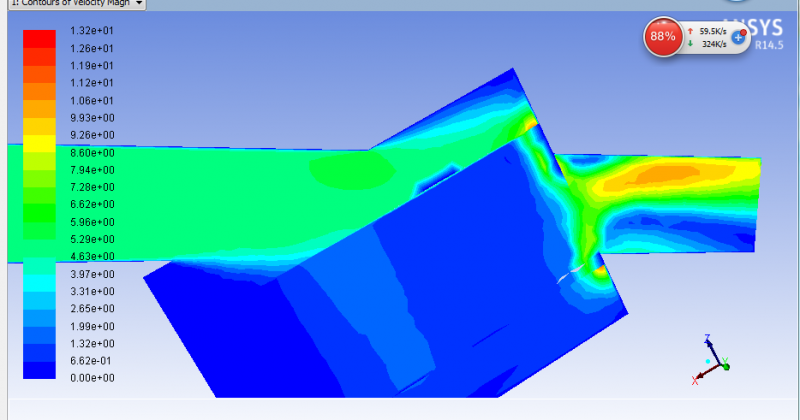

下面是我的图片，还有仿真结果图
http://pan.baidu.com/s/1eQgx4bg网盘是仿真结果例子还有网格文件

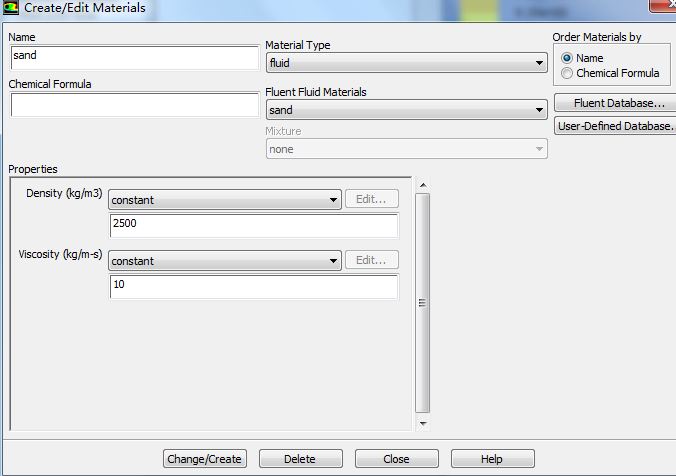

fluent中运用多相流模型还有多孔介质对Y型筛网式过滤器进行数值模拟，求助

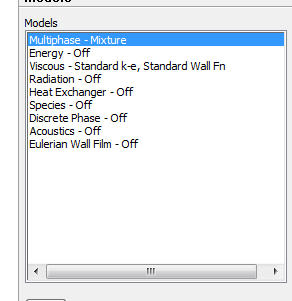

fluent中运用多相流模型还有多孔介质对Y型筛网式过滤器进行数值模拟，求助-1

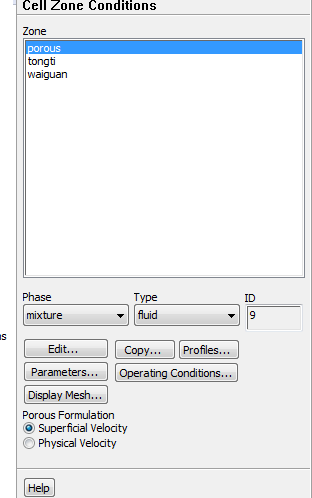

fluent中运用多相流模型还有多孔介质对Y型筛网式过滤器进行数值模拟，求助-2

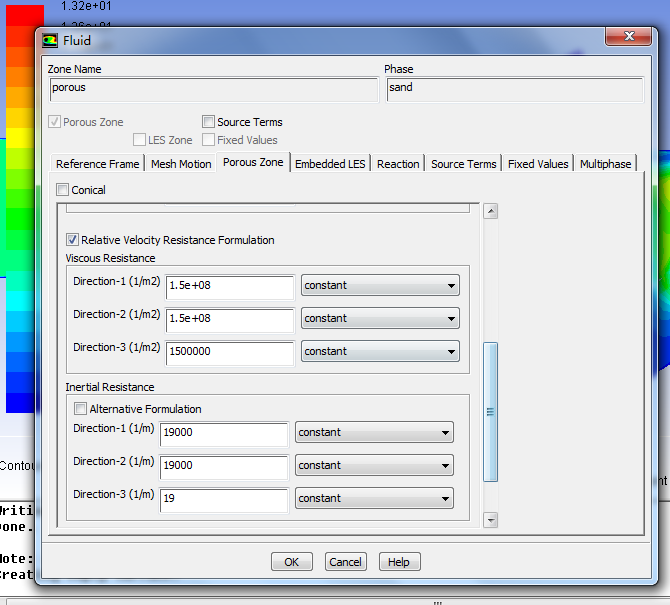

fluent中运用多相流模型还有多孔介质对Y型筛网式过滤器进行数值模拟，求助-3

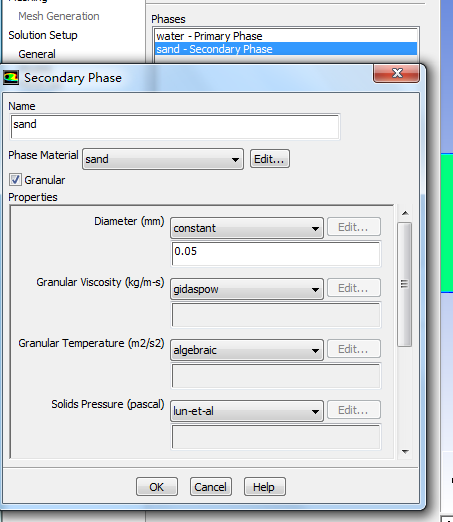

fluent中运用多相流模型还有多孔介质对Y型筛网式过滤器进行数值模拟，求助-4

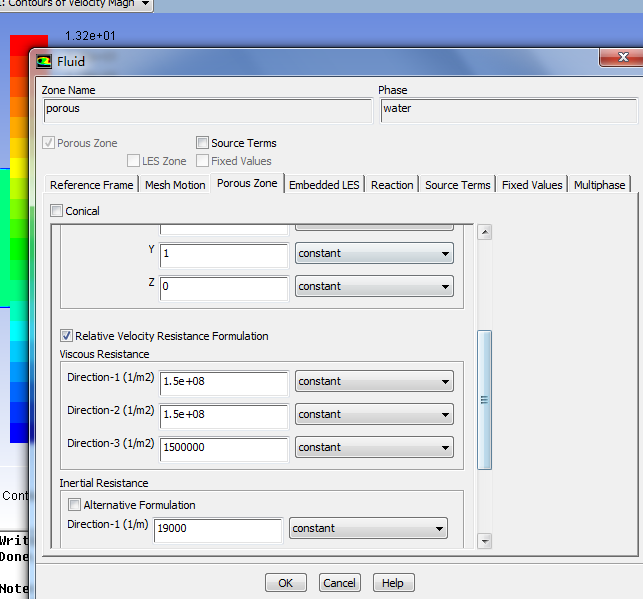

fluent中运用多相流模型还有多孔介质对Y型筛网式过滤器进行数值模拟，求助-5

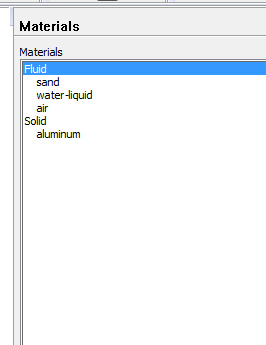

fluent中运用多相流模型还有多孔介质对Y型筛网式过滤器进行数值模拟，求助-6


fluent中运用多相流模型还有多孔介质对Y型筛网式过滤器进行数值模拟，求助-7


fluent中运用多相流模型还有多孔介质对Y型筛网式过滤器进行数值模拟，求助-8
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-06-26 14:45:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjr0359

新虫 (初入文坛)
请问目数是在哪里设置？

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-06-12 00:47:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

最好有实验对比这样结果才可靠
赞一下 回复此楼
3楼2016-06-12 14:38:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

加肥猫880920

新虫 (初入文坛)

【答案】应助回帖

二维的我觉得楼主可以用Porous jump 来模拟一下，只需要定义滤网的厚度，渗透率和惯性阻力系数。另外画模型的时候可以用Gmabit,设置好主要的边界条件，其他的会自动识别。
赞一下 回复此楼
开心就好
4楼2018-04-10 08:27:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

加肥猫880920

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
2楼: Originally posted by zjr0359 at 2016-06-12 00:47:25
请问目数是在哪里设置？

目数在计算粘性和惯性阻力系数的时候已经算进去了，没有单独设置的地方。
赞一下 回复此楼
开心就好
5楼2018-04-10 08:29:44
