[求助] 大管径不锈钢管轴向压缩试验的力-位移曲线 感觉很怪异 求分析 已有2人参与

材    质：304不锈钢管
尺    寸：外径d=219mm 壁厚为4mm 高度(标距)L=290mm

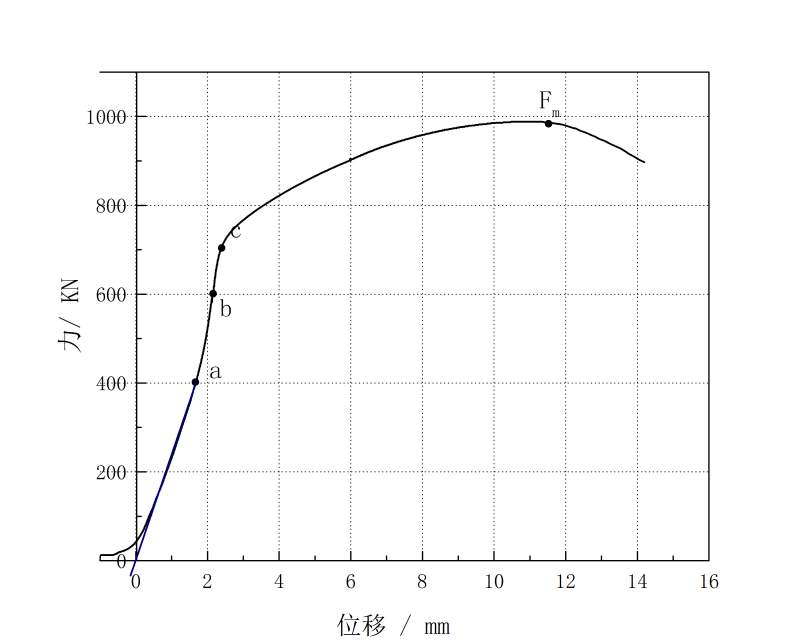

在200吨万能试验机上对其进行周向的压缩，得到的力-位移曲线如图所示。不明白的地方是为什么a-b和b-c段的斜率要大于0-a阶段的呢？还有就是怎么得到屈服点？

大管径不锈钢管轴向压缩试验的力-位移曲线 感觉很怪异 求分析
回复此楼

» 猜你喜欢
1楼 2015-06-24 19:44:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
从小问起: 金币+10, ★有帮助 2015-06-25 09:08:03
对于第一个问题，有两个可能的原因，一是实验机器存在间隙，二是管子的两个端面不是绝对的平行，因此一开始不是所有面积都受到压力所致。对于第二个问题，可先将所示的图转化为应力应变图线，然后按照常规的0.2%塑形变形量所对应的点的应力值确定。也可由经验从图中大致判断出C点即为大约的屈服点。
赞一下(2人) 回复此楼
2楼2015-06-24 21:29:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

从小问起

金虫 (正式写手)
引用回帖:
2楼: Originally posted by peterflyer at 2015-06-24 21:29:54
对于第一个问题，有两个可能的原因，一是实验机器存在间隙，二是管子的两个端面不是绝对的平行，因此一开始不是所有面积都受到压力所致。对于第二个问题，可先将所示的图转化为应力应变图线，然后按照常规的0.2%塑形 ...

谢谢您的回答。现在图中的数据是从试验机上得来的，要转化为应力ˉ应变关系曲线时，是否需要先算出真是的力ˉ位移关系曲线呢？

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2015-06-24 22:55:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
3楼: Originally posted by 从小问起 at 2015-06-24 22:55:39
谢谢您的回答。现在图中的数据是从试验机上得来的，要转化为应力ˉ应变关系曲线时，是否需要先算出真是的力ˉ位移关系曲线呢？
...

需要先算出真实的力-位移关系曲线，进而算出工程应力-工程应变曲线。
赞一下 回复此楼
4楼2015-06-24 23:13:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无名检测

铜虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
二楼是试验专家，二个问题都回答了，对第二个屈服点问题，应该按经验选C点附近。应注意的是横坐标是位移量，不易做应力应变曲线。
赞一下 回复此楼
5楼2015-06-25 11:51:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
