[交流] samcef field案例5 棱柱曲柄机构的建模分析

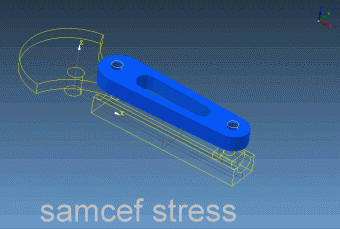

本案例为棱柱曲柄机构的建模分析,利用事先设计好的三维CAD部件在samcef field环境下进行装配并添加边界条件。选用隐式非线性分析类型,进行仿真。分别将曲柄设置为刚体和柔性体进行两次仿真,可以得到不同的结果。利用二维曲线可以显示部件的运动轨迹,需要利用其在X,Y方向的位移曲线生成。

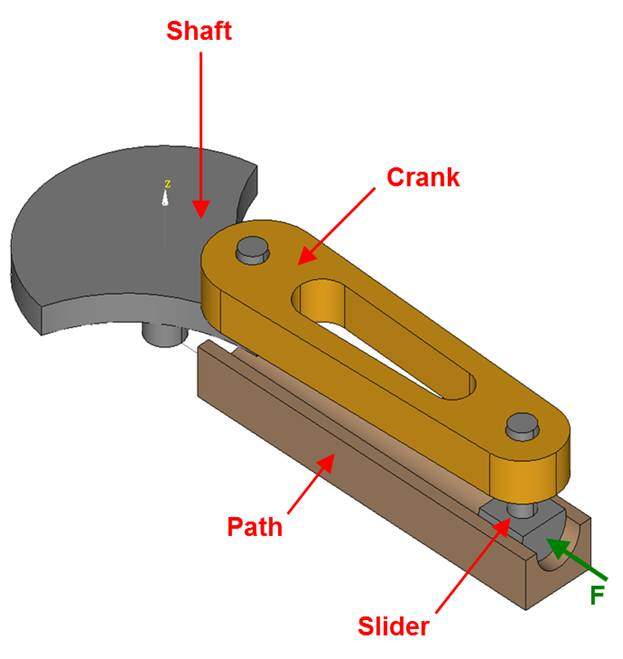

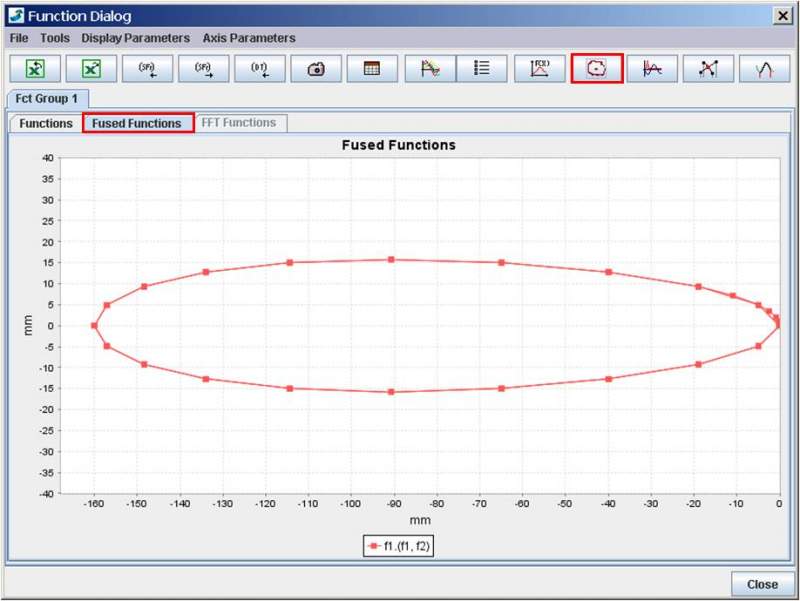

图1为三维模型图,图2为从结果中得到的曲柄在XY平面上的运行轨迹。
http://pan.baidu.com/s/1o6kk7QM
链接为建模所需部件模型,建模说明及操作视频。
操作视频_优酷:http://v.youku.com/v_show/id_XMTI2NjgwNzU3Ng==.html

samcef field案例5 棱柱曲柄机构的建模分析


samcef field案例5 棱柱曲柄机构的建模分析-1


samcef field案例5 棱柱曲柄机构的建模分析-2


samcef field案例5 棱柱曲柄机构的建模分析-3
