[求助] 做旋风分离器的若干问题,求助高手,懂得进 已有2人参与

最近在做一个旋风分离器的模拟,离散相是沙子,密度取得2750kg/m3,工况是高压下的
我是按两种思路做的,模型和网格取的是于勇那本fluent入门与进阶书里的

先发用压力入口,压力出口边界
入口压力是35MPA,出口压力是30MPA,温度老师没说,我是按20度做的

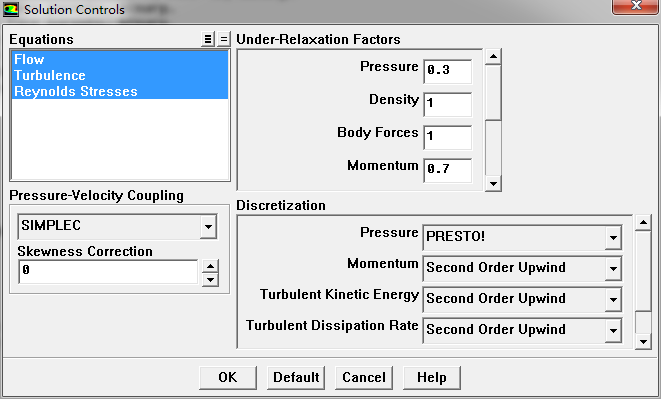

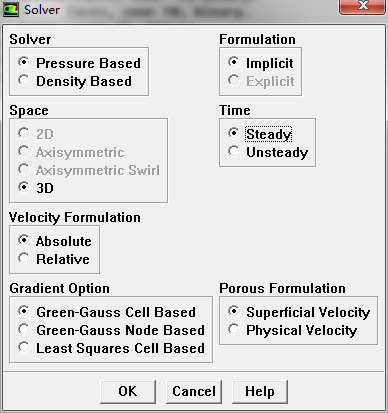

主要的参数设置如下做旋风分离器的若干问题,求助高手,懂得进

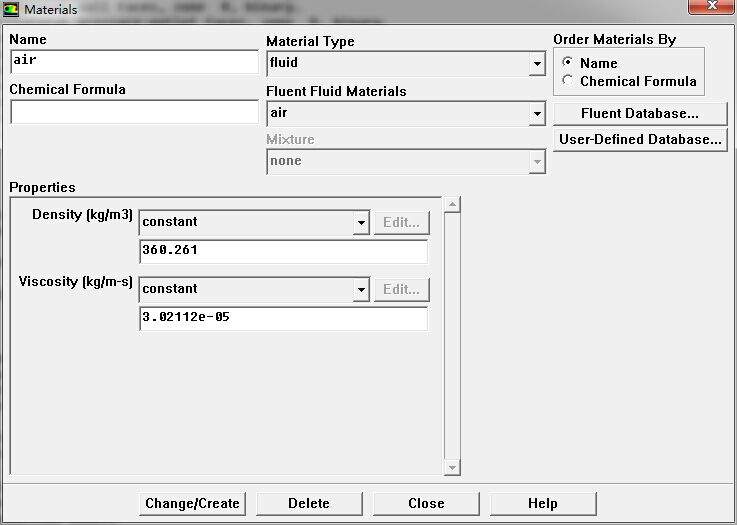

空气的物性参数换算成了高压下,即35MPA下的做旋风分离器的若干问题,求助高手,懂得进-1
做旋风分离器的若干问题,求助高手,懂得进-2
做旋风分离器的若干问题,求助高手,懂得进-3

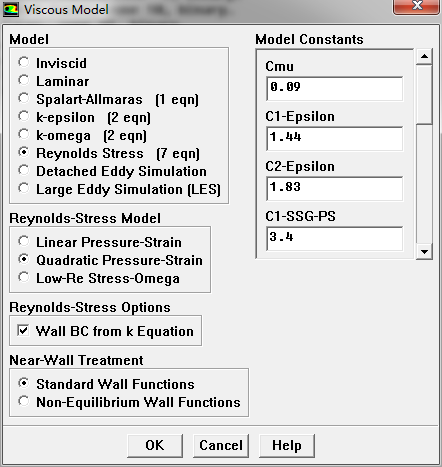

关于迭代计算,我先用了RNG k-epslion模型,标准避免函数,swirl dominated flow
迭代至收敛,然后用了稳态的雷诺应力模型,也是采取标准避免函数,以及quadratic pressure-stress
计算至残差稳定到在某一个值附近波动,然后换了非稳态的rsm继续迭代

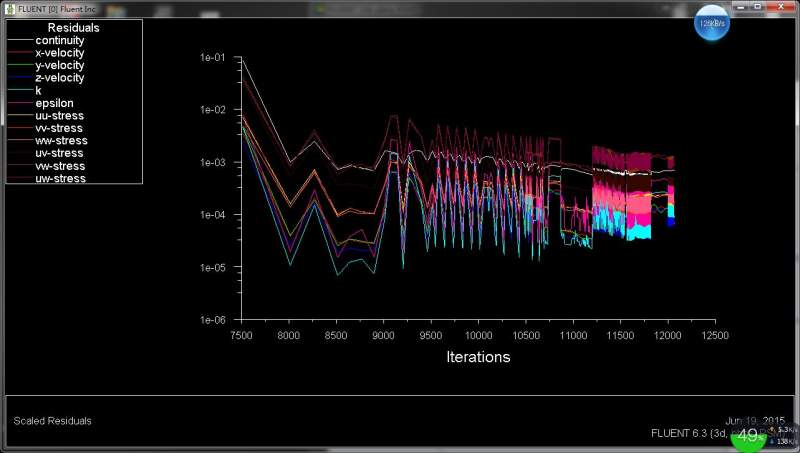

残差曲线如下做旋风分离器的若干问题,求助高手,懂得进-4
还有就是dpm的设置做旋风分离器的若干问题,求助高手,懂得进-5
迭代运输完成之后,动压,总压等云图均看不出问题
只是加入离散相之后,当颗粒粒径是几微米的时候,大部分粒径都是逃逸,少量是incomplete

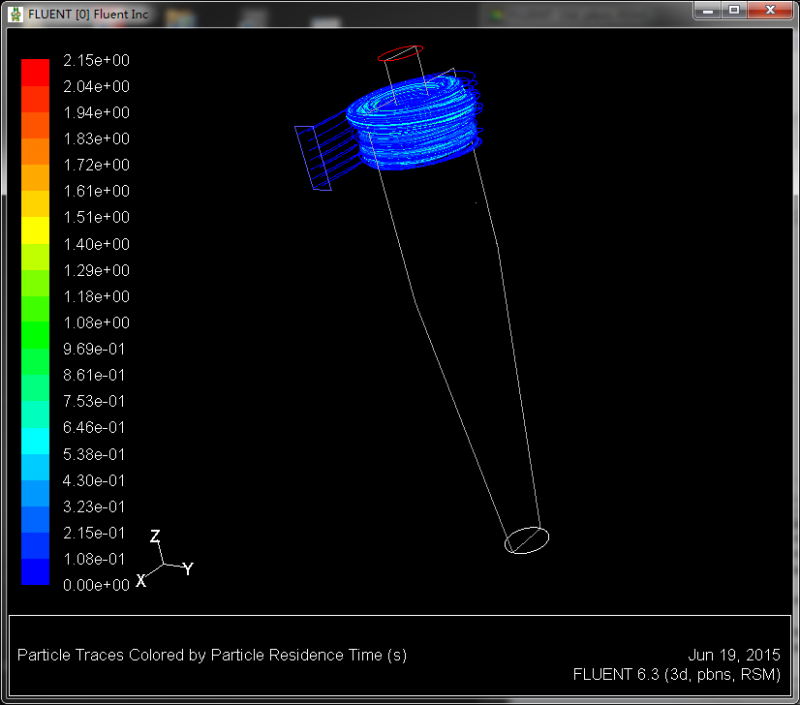

增大粒径,结果颗粒在除砂器顶部出现灰环,如下图做旋风分离器的若干问题,求助高手,懂得进-6

接触除砂器这东西的模拟时间不长,请各位大侠不吝指导   最近卡在这里很多天了
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jarvais

银虫 (初入文坛)

自己顶一下,大神大神快粗来
2楼2015-06-19 21:10:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jarvais

银虫 (初入文坛)

别沉呀
3楼2015-06-21 10:44:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ella0717

金虫 (正式写手)

【答案】应助回帖

★
Jarvais: 金币+1, ★有帮助 2015-06-24 09:20:11
灰环就是沙粒的轨迹啊,你看是否和你想要的一致。目前你是稳态模拟,就是计算好空气流场之后,可以直接显示出粒子的轨迹。这种方法演示起来比较容易,如果和需要的一致就行了,但是要想详细研究运动的过程可能需要非稳态模拟,solver:time-unsteady。很久没有用过了,仅供参考。
Letitbreakinallitsfury!
4楼2015-06-23 10:44:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jarvais

银虫 (初入文坛)

引用回帖:
4楼: Originally posted by ella0717 at 2015-06-23 10:44:01
灰环就是沙粒的轨迹啊,你看是否和你想要的一致。目前你是稳态模拟,就是计算好空气流场之后,可以直接显示出粒子的轨迹。这种方法演示起来比较容易,如果和需要的一致就行了,但是要想详细研究运动的过程可能需要非 ...

感谢大侠回复    颗粒肯定是要捕集的   但是现在形成灰环了   都是incomplete   这个怎么办
5楼2015-06-24 09:19:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

野蛮人的高贵

银虫 (初入文坛)

最大计算步数( Max. Number Of Steps)
是积分方程 19.2-1, 19.2-21 以求解颗粒轨道时,允许的最大时间步数。当某个颗粒轨道计
算达到此时间步数时, FLUENT 就自动中止了此颗粒的轨道计算,输出时,此颗粒被标记
为“ incomplete”。对最大时间步数的规定消除了对某些在流场中不停循环的颗粒的无休止的
计算。但是,对于缺省的 500 步的最大时间步数,很多问题的计算都不止这么多。这种情况
下,当颗粒信息在输出时被标记未完成,而实际颗粒并不是在流场中无休止的打转,那么,
用户可以增加最大时间步数(最多增加到 10^9)。
help里的原话
6楼2015-06-24 15:11:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jarvais

银虫 (初入文坛)

引用回帖:
6楼: Originally posted by 野蛮人的高贵 at 2015-06-24 15:11:41
最大计算步数( Max. Number Of Steps)
是积分方程 19.2-1, 19.2-21 以求解颗粒轨道时,允许的最大时间步数。当某个颗粒轨道计
算达到此时间步数时, FLUENT 就自动中止了此颗粒的轨道计算,输出时,此颗粒被标 ...

感谢回复  我增加了计算步数  粒径较大时还是不能被捕集
7楼2015-06-24 17:58:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhiyedashi

新虫 (初入文坛)

楼主,这个问题怎么解决的,跪求,我整了好久都没有成功 help
8楼2016-03-29 20:55:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

这个做的比较多 ,dpm模型
9楼2016-03-30 10:09:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

飒飒摩耶

新虫 (初入文坛)

10楼2016-04-18 16:31:43
