[求助] P4000奈奎斯特图分析 已有4人参与

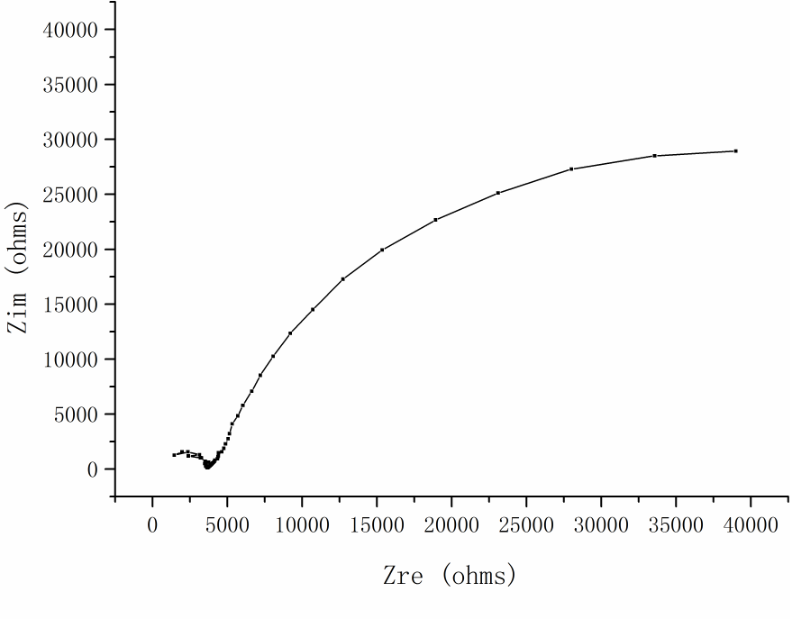

我用普林斯顿P4000测的溶液阻抗，用origin做的图，横坐标为实部，纵坐标为虚部的绝对值，
跪求大神分析，从图中可以显示出什么有用信息？
另外，用origin做出的图感觉和仪器上的图不一样啊，仪器上我记得好像是半圆加一个直线的啊，
但是我用origin怎么做不出来图呢？P4000奈奎斯特图分析
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 0（1）奈奎斯特图.tif
    • 2015-06-16 09:22:25, 9.21 M

» 猜你喜欢
幸福那一个美梦，是二人同行才有。
1楼 2015-06-16 09:24:05
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

jjp915753469

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
可儿不苦: 金币+5, ★★★★★最佳答案 2015-09-10 13:28:55
最近也在学习阻抗，对楼主的图现学现卖了。
图中应该有两个时间参数，说明等效电路中应该有两个串联的模块，也即实际中的两部分阻抗。
分别是高频区的表面膜阻抗和中低频区的双电层电容和电荷传递电阻。
你的高频区的阻抗（左边的小圆弧）很小，说明表面膜电阻较小
低频区的阻抗（右边的大圆弧）很大，说明双电层的电荷传递电阻较大。
建议楼主用Zsimpwin等软件拟合一下，可以得到具体的数据，不过等效电路得选对了，这就只能参考别人的文献了。
初学阻抗，理解不深，希望对楼主有帮助，也希望有大神能找出不足，给予指导！
