[求助] dpm雾化破碎问题,求大神指点 已有1人参与

小弟刚接触fluent软件,现在尝试着做个雾化模型(就是喷嘴喷出水后二次雾化过程),现在遇到了一些问题,找了很多资料还是不会,特来发帖求助,希望大家不令赐教,小弟先谢谢大家了。
1、fluent做雾化破碎就是dpm里面的breakup里面的TAB模型,但要支持颗粒类型为droplet,必须先设置species。但之后Mixture Material怎么设置?这个设置后还需不需要在Materials里面设置?
2、TAB里面的y0应该怎么设置,它会影响那些内容?breakup parcels是关于什么内容?
3、在set Injection Properties里面,如果injection Type设置为压力-旋转雾化喷嘴(pressure-swirl atomizer)到最后进行运算时会出现错误,提示:雾化模型只适用于轴对称流。这个问题各位大神是怎么解决的。我mesh文件是轴对称的。
谢谢大家了。。第一个问题我贴上图片,写了这么多,麻烦各位大神看后能帮小弟我解惑,小弟不胜感激!

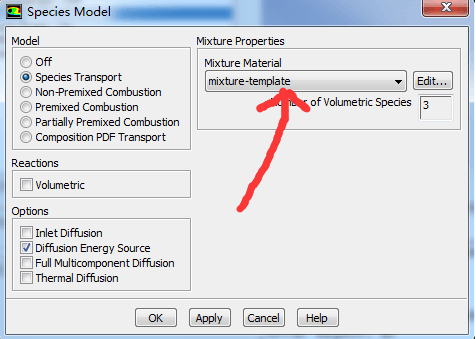

dpm雾化破碎问题,求大神指点
Mixture Material应该怎么选


dpm雾化破碎问题,求大神指点-1
Material还需要设置吗
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vuztygw029

铜虫 (初入文坛)

自己先顶下~
2楼2015-06-16 11:45:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

心宇辛成

铁虫 (初入文坛)

【答案】应助回帖

感谢参与,应助指数 +1
设置material要在开species的时候就设好,否则以后再去改就改不了,y0影响的是初始液滴的变形值,没特殊情况就默认好了,breakup parcels就是液体微团,第三个问题,你在general里选择axisymmetry
3楼2015-06-17 09:57:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

空调工人

新虫 (初入文坛)

问题解决没,求解
4楼2015-12-01 11:08:53
