[求助] 关于ABAQUS中运动的问题,急求懂得朋友解答! 已有1人参与

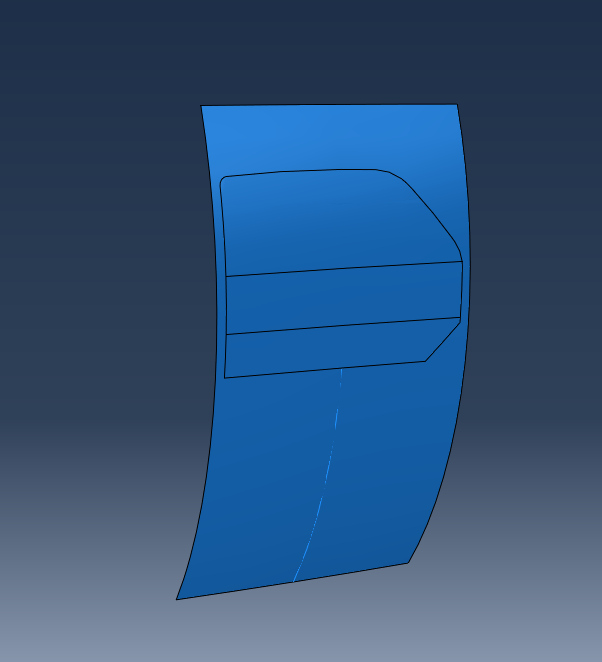

本人接到导师任务要在baqus里模拟  汽车侧窗玻璃的运动并进行分析,简化后的模型很简单,就是一个大面  一个玻璃形面 和一个运动导轨线如图),怎么实现玻璃形面 沿着导轨曲线 运动,然后分析玻璃面与边缘密封条的接触。现在主要是不知道怎么实现 玻璃形面沿着导轨曲线运动,真心希望懂得朋友给予指导!

关于ABAQUS中运动的问题,急求懂得朋友解答!
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

627922422

新虫 (初入文坛)

2楼2015-06-11 09:32:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zho123855

新虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
你的导线方程(或者离散数据点)你是否知道?知道的话建一个(准确的说是三个,XYZ各一个)幅值曲线,,将玻璃面Coupling到一个ref point上,约束ref point的运动即可。
3楼2015-06-12 16:50:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

627922422

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by zho123855 at 2015-06-12 16:50:03
你的导线方程(或者离散数据点)你是否知道?知道的话建一个(准确的说是三个,XYZ各一个)幅值曲线,,将玻璃面Coupling到一个ref point上,约束ref point的运动即可。

非常感谢啊,但是小弟还是有些不明白,因为接触abaqus的时间不长,能不能麻烦指导一下具体的操作步骤,感激不尽。
4楼2015-06-13 09:35:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

627922422

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by zho123855 at 2015-06-12 16:50:03
你的导线方程(或者离散数据点)你是否知道?知道的话建一个(准确的说是三个,XYZ各一个)幅值曲线,,将玻璃面Coupling到一个ref point上,约束ref point的运动即可。

导线的方程未知,只有线上的3个点,请问怎么建立相应的幅值曲线,为什么说是xyz各一个,请问下具体建立步骤
5楼2015-06-13 16:56:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

潇湘妃子1952

新虫 (初入文坛)

楼主这个问题解决了吗,能否传授一下如何解决的,我现在也需要这个过程
6楼2015-12-10 16:12:55
