[求助] 机械模具设计 已有1人参与

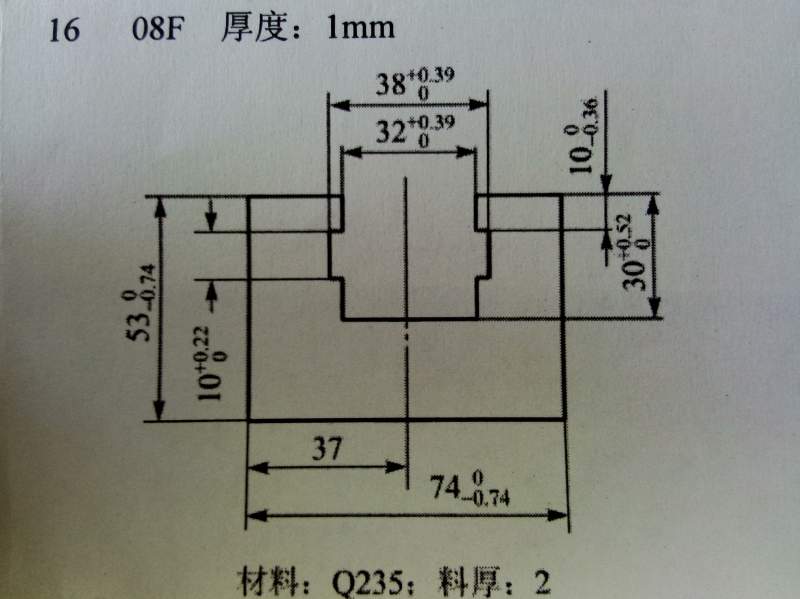

1、请问这张零件图的模具设计是连续模吗？
2、工序是先冲裁出中间的多边矩形孔再外边落料还是里面和外边都是落料？
3、中间那个开口多边矩形是分多道工序冲裁还是一道工序就可以解决？
第一次接触模具设计，不懂。。。。。。

机械模具设计
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
经历之前永远无法理解别人的经验之谈
1楼 2015-06-08 16:05:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leegui2030

银虫 (正式写手)

【答案】应助回帖

1.是否这几连续模，根据你的冲压方案确定，还有板材和材料利用率决定。
2.这个零件可以设计成单工序模具，即落料就可以了。一次性冲压完成，可以保证零件的尺寸精度。而且强度也满足要求。
3.冲压板料可采用条料排样，级进冲压，提高效率，具体看你怎么设计。
赞一下 回复此楼
2楼2015-08-19 10:05:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

912694096
赞

发自小木虫IOS客户端
3楼2018-06-17 18:33:41
