小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 化学电源 » 这是我的实验图，求高手帮我分析超级电容CV,EIS,GCD曲线
192/2返回列表上一页12
查看: 9349  |  回复: 18
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

带你心飞

铁虫 (小有名气)
引用回帖:
7楼: Originally posted by mapengsonny at 2015-06-08 12:20:45
比电容差不多880。比电容的计算一般根据放电曲线计算。V取最高电压，t就是放电时间了。Eis我还没涉及到。你的泡沫镍不知道怎么预处理的，我们做实验的时候发现单纯的用盐酸处理过的泡沫镍比电容能达到几百，用丙酮跟 ...

V不是还得扣掉电压降吗？
赞一下 回复此楼
11楼2015-06-08 19:06:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

带你心飞

铁虫 (小有名气)
送红花一朵
引用回帖:
8楼: Originally posted by sounique at 2015-06-08 12:44:26
第一个图，活性物质的容量小于纯泡沫镍基底，可能原因是你的泡沫镍上有氧化物，NiO在碱性电解液中有容量的，而且很大，这个你可以参考的文献很多。你对照一下文献，看你基底的峰位和NiO材料的峰位是不是一致的，就能 ...

非常感谢
回复此楼
12楼2015-06-08 19:08:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Joyin1

新虫 (小有名气)
引用回帖:
7楼: Originally posted by mapengsonny at 2015-06-08 12:20:45
比电容差不多880。比电容的计算一般根据放电曲线计算。V取最高电压，t就是放电时间了。Eis我还没涉及到。你的泡沫镍不知道怎么预处理的，我们做实验的时候发现单纯的用盐酸处理过的泡沫镍比电容能达到几百，用丙酮跟 ...

你可以看一下中山大学童叶翔他们组直接用盐酸处理泡沫镍的文章，，电容高着呢，因为得到的是氧化镍。
赞一下 回复此楼
13楼2015-06-10 09:39:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

带你心飞

铁虫 (小有名气)
送红花一朵
引用回帖:
7楼: Originally posted by mapengsonny at 2015-06-08 12:20:45
比电容差不多880。比电容的计算一般根据放电曲线计算。V取最高电压，t就是放电时间了。Eis我还没涉及到。你的泡沫镍不知道怎么预处理的，我们做实验的时候发现单纯的用盐酸处理过的泡沫镍比电容能达到几百，用丙酮跟 ...

你能写出算式吗，为什么我算出来没有880
赞一下 回复此楼
14楼2015-06-26 10:46:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mapengsonny

银虫 (正式写手)
引用回帖:
13楼: Originally posted by Joyin1 at 2015-06-10 09:39:31
你可以看一下中山大学童叶翔他们组直接用盐酸处理泡沫镍的文章，，电容高着呢，因为得到的是氧化镍。...

对啊，电化学测试的时候理想的集流体应对比电容没有贡献。如果用盐酸处理过的泡沫镍的比电容过大，那么怎么说明所用活性电极材料比电容的大小呢。
赞一下(1人) 回复此楼
努力
15楼2015-06-27 14:54:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phlippe

新虫 (小有名气)
同学，你好，我最近也遇到同样的问题，尤其是CV曲线那一部分，你最后是怎样解决的呢？
赞一下 回复此楼
16楼2015-12-30 10:25:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanghuanlele

木虫 (正式写手)

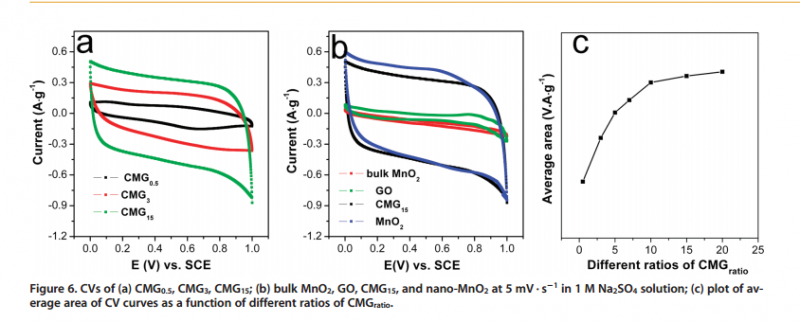

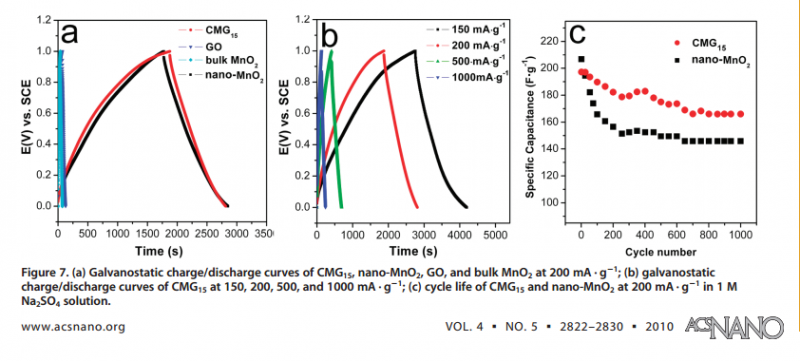

超级电容的ＣＶ图应该是有矩形特点的曲线，首先你的CV图是缺乏电容特性的，你没提是什么金属氧化物，我没办法判断出峰位置。以二氧化锰为例的CV及GCD曲线见截图。图二是倍率图吗？规律是扫速增加峰电流降低，另外取峰电流对扫速作图，看是线性关系还是二次关系，可得出是扩散控制还是吸附控制的结论。图三中阻抗由3部分构成，是常规的曲线形式，具体对应关系可参照文献，（附件中已附上文献）。从图4 中可以看不出理想电容特性，理想的应该是充放电都是一个斜率，I为恒电流充放电的电流值，t是放电时间，V是电压降（你的是0.3+0.5即0.8），M是活性组分的质量。你给的公式得出来的就是质量比容量。
这是我的实验图，求高手帮我分析超级电容CV,EIS,GCD曲线
Image 3.png


这是我的实验图，求高手帮我分析超级电容CV,EIS,GCD曲线-1
Image 1.png
赞一下(1人) 回复此楼

» 本帖附件资源列表

» 本帖已获得的红花（最新10朵）

小木虫dong
17楼2015-12-30 16:20:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (小有名气)
本帖仅楼主可见
赞一下
18楼2019-06-07 16:31:49
已阅   申请ECEPI   回复此楼   编辑   查看我的主页

小木虫dong

铜虫 (初入文坛)
送红花一朵
引用回帖:
17楼: Originally posted by yanghuanlele at 2015-12-30 16:20:46
超级电容的ＣＶ图应该是有矩形特点的曲线，首先你的CV图是缺乏电容特性的，你没提是什么金属氧化物，我没办法判断出峰位置。以二氧化锰为例的CV及GCD曲线见截图。图二是倍率图吗？规律是扫速增加峰电流降低，另外取 ...

想请教一下，楼主的CV图像在0.6V以后曲线为什么又上升了呢？还有从GCD曲线中充放电过程如何看出来是什么控制着充电过程的嘛？谢谢啦，一直没查到相关资料，感谢感谢
赞一下 回复此楼
19楼2021-01-29 15:46:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
