[求助] fluent中显示三维机翼某个截面上翼型的压力系数 已有2人参与

我想在fluent中显示三维机翼某个截面上翼型的压力系数怎么做啊
我是这么想的，先做出这个截面，然后求出截面与机翼的交线，然后XYplot出交线上的压力系数，对吗这样？
而且截面我用plane画出来了，但是交线不会求啊！

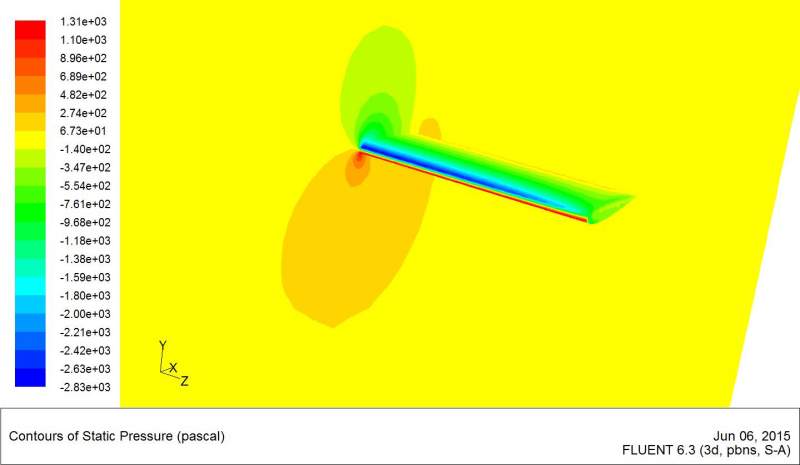

具体见图，我想画交线上的压力系数，怎么做啊！
先谢过！

fluent中显示三维机翼某个截面上翼型的压力系数
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-06-06 11:00:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
建议你用专门的后处理软件来做吧，例如tecplot和CFD-Post
赞一下 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
2楼2015-06-06 12:10:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzdxmczh

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by achilFes1990 at 2015-06-06 12:10:32
建议你用专门的后处理软件来做吧，例如tecplot和CFD-Post

好吧，我先试试吧
回复此楼
3楼2015-06-06 14:52:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by lzdxmczh at 2015-06-06 14:52:17
好吧，我先试试吧...

ANSYS自带的cfd-post做你这个非常简单，就像你自己说的，先做个面，然后与机翼相交得到线，然后直接xyplot就可以了
赞一下 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
4楼2015-06-06 18:30:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

IAMblacker

金虫 (小有名气)
LZ算过ICEM网格划分技术实例详解里面的那个三维的M6机翼的算例么？我算那个一直是温度发散，之前的帖子很多人回复说是网格质量不行，（全在0.33以上，0。3-0.4的网格只有6个）。课设选的用fluent算机翼，现在要疯了~
赞一下 回复此楼
5楼2016-01-05 18:53:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haoshuai641

木虫 (正式写手)

【答案】应助回帖

楼主的做法没有问题啊
赞一下 回复此楼
人生得意须尽欢
6楼2016-01-09 15:21:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Vincent Wang

新虫 (初入文坛)
楼主解决了么，我也遇到这个问题了

发自小木虫Android客户端
赞一下 回复此楼
7楼2017-10-26 16:44:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

谁是CBY

新虫 (初入文坛)
同求！
回复此楼
8楼2021-09-25 11:03:19
