[求助] 关于nastran频响单元力分析结果 已有1人参与

背景:利用nastran进行频响分析,可以输出板单元质心处单元坐标系下的单元力,对于一般的长方形板单元,单元坐标系的x轴为板单元节点1到节点2方向,y轴为节点1到节点4的方向,z轴可通过叉乘求得,且x轴垂直于y轴。此时,分析得到的单元力Nx,Ny肯定平行于x轴和y轴
问题:1,对于不规则四边形单元,其单元坐标系怎么求?
          2,查看结果文件可知,不论是长方形还是不规则四边形,其具有相同型式的单元力分析结果,那么对于不规则四边形,其Nx,Ny也是平行于其单元局部坐标系x轴和y轴么
我也不知道我有多少金币,暂设20金币,求各位大神指点

关于nastran频响单元力分析结果

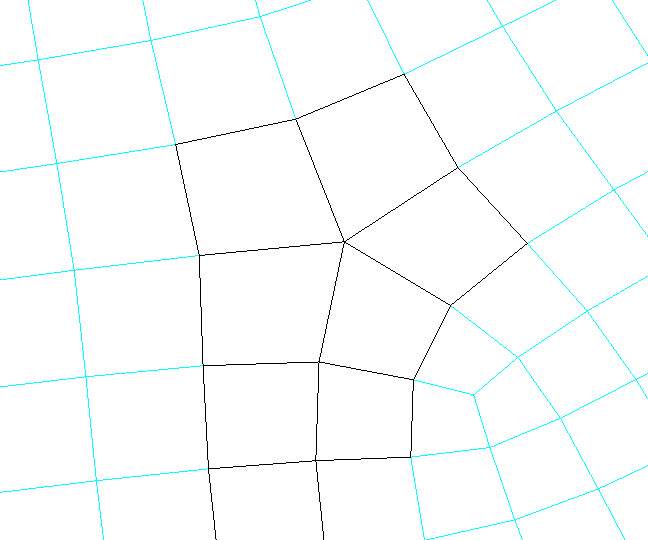

图1 不同类型四边形单元


关于nastran频响单元力分析结果-1

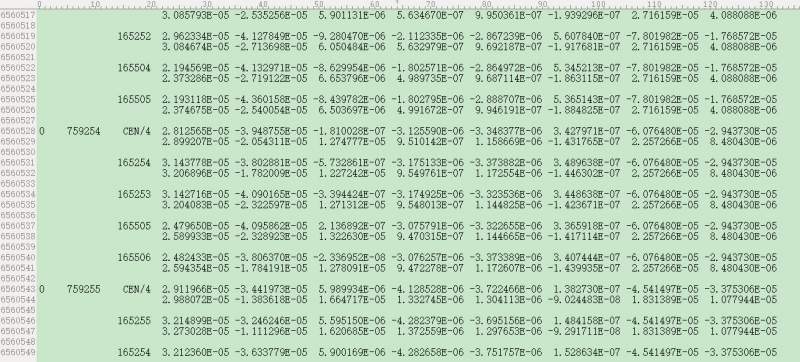

图2 板单元的单元力分析结果
回复此楼
努力毕业
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lib241

铁虫 (初入文坛)

【答案】应助回帖

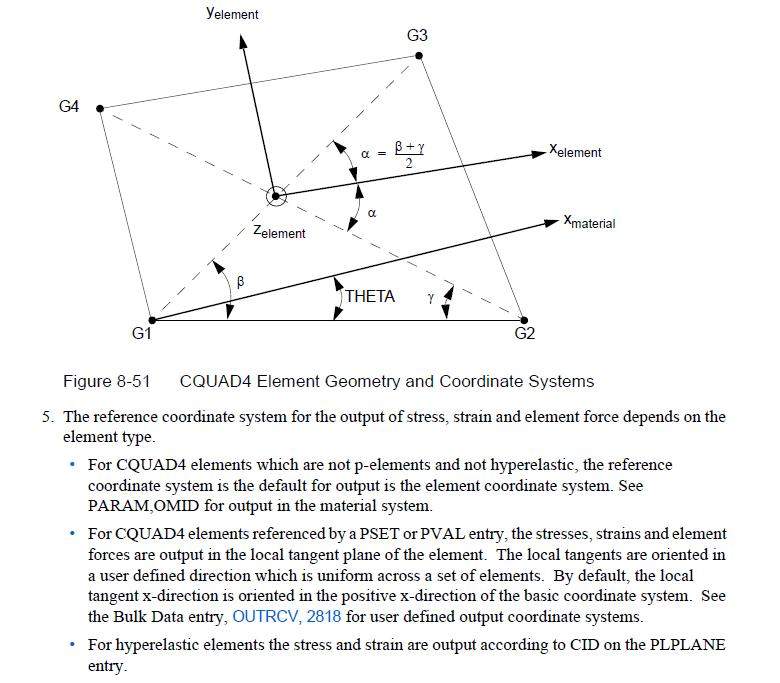

nastran中单元坐标系如下。
更详细的可以看帮助文件,在nastran安装目录里就有。
关于nastran频响单元力分析结果-2

2楼2015-06-18 16:20:27
