[求助] 橡胶损耗角与温度作图 已有2人参与

问题：
1. 用什么仪器测试，一般是测G',G''与频率的变化关系么？
2.测试后如何用WLF时间温度等效性转换，松弛时间直接用剪切/形变频率的倒数么，WLF方程的参数如何查到或拟合出来？对丁苯、顺丁、异戊、乙丙和天然橡胶等参数C1,C2是否具有分子量分布、立体规整性等的依赖关系
3.橡胶一般是-100到100oC,这个区间是如何确定的
谢谢！
回复此楼

» 收录本帖的淘帖专辑推荐

橡胶方向

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
泉涸,鱼相与处于陆,相呴以湿,相濡以沫,不如相忘于江湖。
1楼 2015-06-03 15:33:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

polypro

木虫 (正式写手)

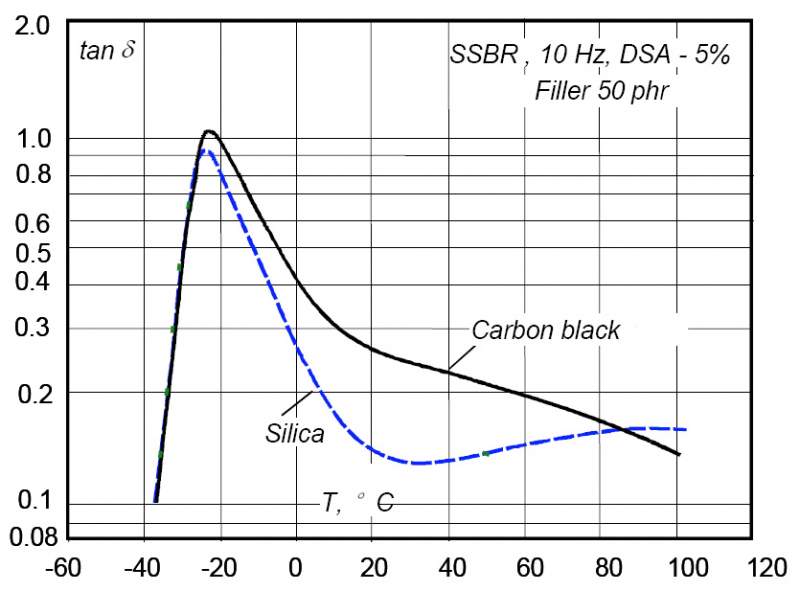

典型作图如下
橡胶损耗角与温度作图
赞一下 回复此楼
泉涸,鱼相与处于陆,相呴以湿,相濡以沫,不如相忘于江湖。
2楼2015-06-03 15:40:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Pureland

木虫之王 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
polypro: 金币+10, ★有帮助 2015-06-03 22:58:19
用动态力学分析仪（DMA）进行测试，模量与频率有关系的。
赞一下 回复此楼
3楼2015-06-03 16:11:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

polypro

木虫 (正式写手)
引用回帖:
3楼: Originally posted by Pureland at 2015-06-03 16:11:49
用动态力学分析仪（DMA）进行测试，模量与频率有关系的。

DMA我没有做过，您的意思是给定频率，扫温度直接就能做出来这个图么？但一般看到需要用WLF方程又是怎么回事呢？
赞一下 回复此楼
泉涸,鱼相与处于陆,相呴以湿,相濡以沫,不如相忘于江湖。
4楼2015-06-03 21:53:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ren1110

新虫 (正式写手)
引用回帖:
4楼: Originally posted by polypro at 2015-06-03 21:53:51
DMA我没有做过，您的意思是给定频率，扫温度直接就能做出来这个图么？但一般看到需要用WLF方程又是怎么回事呢？...

用WLF方程是为了做室温等效转换，比如你测了固定频率扫温度的损耗曲线，可以转换成某个温度下不同频率的损耗曲线。
具体操作是：1、先做固定频率的温度扫描，（比如1Hz频率，从-80度扫到80度）；2，在所需转换的温度附近选不同温度扫频率（比如需要20度的ＷＬＦ抓换结果，就可以分别固定温度测0,10,20,30,40度的0.1Hz到10Hz扫频,）3，将第2步中不同温度下的扫频曲线向20度移动叠合得到相应的移动因子，4，根据第三步中的移动因子带入WLF方程可求C1，C2；之后可求得移动因子随温度温度的变化曲线，5将第4步中的移动因子乘以第一步中对应温度，即可转换为频率，即可得到温度-频率转换后的曲线。

应该是以上所述步奏，以前涉及过一点，但不深，希望对你有用。
赞一下(2人) 回复此楼
5楼2015-06-03 22:19:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ren1110

新虫 (正式写手)
引用回帖:
5楼: Originally posted by ren1110 at 2015-06-03 22:19:09
用WLF方程是为了做室温等效转换，比如你测了固定频率扫温度的损耗曲线，可以转换成某个温度下不同频率的损耗曲线。
具体操作是：1、先做固定频率的温度扫描，（比如1Hz频率，从-80度扫到80度）；2，在所需转换的温 ...

不好意思，是时温转换或频温转换。
但是我一直认为C1，C2是没有量纲，没有实际物理意义的，而WLF方程本身又是经验性，对分子量分布、立体规整性等的依赖关系如何评判？？有相关文献吗，如果有发给我学习一下，谢谢。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

polypro
6楼2015-06-03 22:24:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

polypro

木虫 (正式写手)
送红花一朵
引用回帖:
6楼: Originally posted by ren1110 at 2015-06-03 22:24:34
不好意思，是时温转换或频温转换。
但是我一直认为C1，C2是没有量纲，没有实际物理意义的，而WLF方程本身又是经验性，对分子量分布、立体规整性等的依赖关系如何评判？？有相关文献吗，如果有发给我学习一下，谢谢 ...

其实我觉得WLF方程的参数与高分子分子量分布和结构有关系，因为WLF与自由体积密切相关，不同高分子Tg不一样，应该是有关系的，但确切关系我还缺乏知识，希望能有大神闪现指点迷津。
赞一下 回复此楼
泉涸,鱼相与处于陆,相呴以湿,相濡以沫,不如相忘于江湖。
7楼2015-06-03 23:01:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

z82511091

新虫 (初入文坛)

【答案】应助回帖

DMA扫描一般先做小型变扫描去除玛琳斯效应的影响，然后就在材料应用的可能范围内测量温度或者频率扫描的，如果寻找阻尼材料多数是用频率扫描，如果是应用材料如鞋材，可能多数做的温度扫描，温度范围是根据材料Tg来的 ，做橡胶我一般-60到60足够，其他的数据我觉得没有太大用处。我个人观点C1.C2还是只是无量纲的经验参数，可能于分子量结构等无太大关系，不过我研究也不深，希望有高人解答。另外，一般认为做WLF方程时候取的标准温度是Tg+50，在橡胶制品的测试中常用的。
赞一下 回复此楼
8楼2015-12-10 20:47:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

z82511091

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by z82511091 at 2015-12-10 20:47:50
DMA扫描一般先做小型变扫描去除玛琳斯效应的影响，然后就在材料应用的可能范围内测量温度或者频率扫描的，如果寻找阻尼材料多数是用频率扫描，如果是应用材料如鞋材，可能多数做的温度扫描，温度范围是根据材料Tg来 ...

另外忘了提，松弛时间一般我这里认为取一定温度下最大损耗模量所对应的频率之倒数。
赞一下 回复此楼
9楼2015-12-10 20:50:24
