[求助] 怎么在柱子上面施加一个初弯曲？求大神解答 已有1人参与

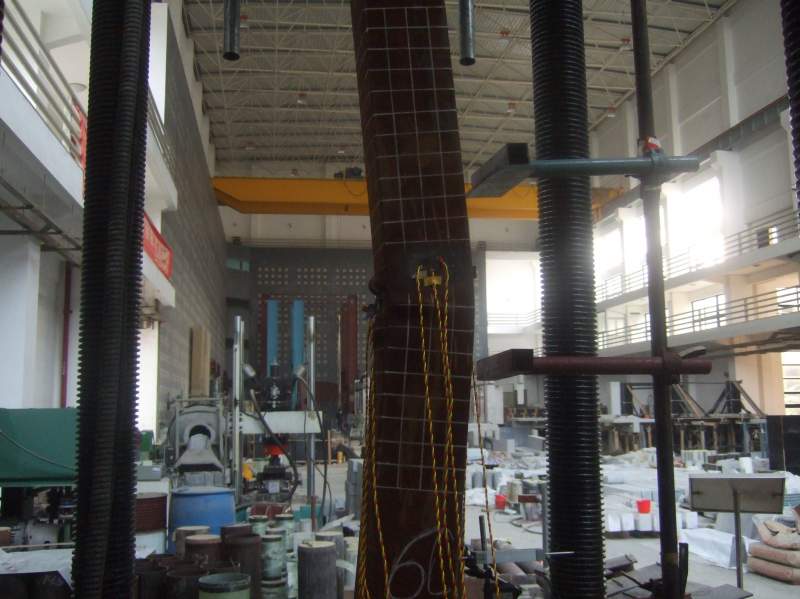

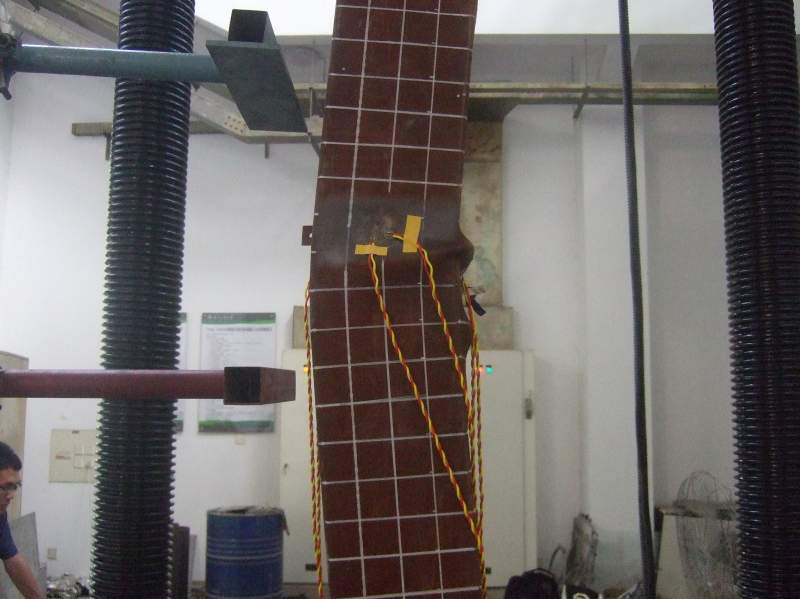

就是在柱子模型上施加一个初弯曲，就是建一个弯的柱子

怎么在柱子上面施加一个初弯曲？求大神解答


怎么在柱子上面施加一个初弯曲？求大神解答-1
回复此楼

» 猜你喜欢
1楼 2015-06-03 09:15:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yefengjinan

铁虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
你是用abaqus建模吗？aba的话就用sweep建模方式，定义一条1/1000L的曲线做path，截面还是圆形或是方形就好。。
试验的我我就不知道了，估计不用强行掰弯了，因为初弯曲是不可避免的缺陷么。
赞一下 回复此楼
2楼2015-06-03 10:19:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanglizao

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by yefengjinan at 2015-06-03 10:19:49
你是用abaqus建模吗？aba的话就用sweep建模方式，定义一条1/1000L的曲线做path，截面还是圆形或是方形就好。。
试验的我我就不知道了，估计不用强行掰弯了，因为初弯曲是不可避免的缺陷么。

用的是ansys喔，大神能指教一下吗
赞一下 回复此楼
3楼2015-06-03 10:34:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanglizao

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by yefengjinan at 2015-06-03 10:19:49
你是用abaqus建模吗？aba的话就用sweep建模方式，定义一条1/1000L的曲线做path，截面还是圆形或是方形就好。。
试验的我我就不知道了，估计不用强行掰弯了，因为初弯曲是不可避免的缺陷么。

或者大神能不能把aba的具体过程指导一下
赞一下 回复此楼
4楼2015-06-03 10:54:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yefengjinan

铁虫 (小有名气)

【答案】应助回帖

非大神 标准水货一个啊。
PART模块create一个solid或是shell,base feature中选sweep，然后进入绘图步骤，下方提示定义sweep path，就是你柱子纵轴线的形状，你选择三点画轴线，画出个偏心1/1000L的弓形，书本上常见的；确定后下方提示你sketch，就是画你柱子的截面。。这样可以了？
sweep的使用方式可以百度一下，自己多试探一下。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

yanglizao
5楼2015-06-03 11:32:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanglizao

新虫 (初入文坛)
送红花一朵
引用回帖:
5楼: Originally posted by yefengjinan at 2015-06-03 11:32:02
非大神 标准水货一个啊。
PART模块create一个solid或是shell,base feature中选sweep，然后进入绘图步骤，下方提示定义sweep path，就是你柱子纵轴线的形状，你选择三点画轴线，画出个偏心1/1000L的弓形，书本上常见 ...

谢谢
回复此楼
6楼2015-06-03 14:48:33
