[求助] 【急】求帮忙算两个关于焊接钢构和回转机构的应力、载荷、强度的问题

http://image.keyan.cc/data/bcs/2015/0602/w122h3888769_1433221963_592.png

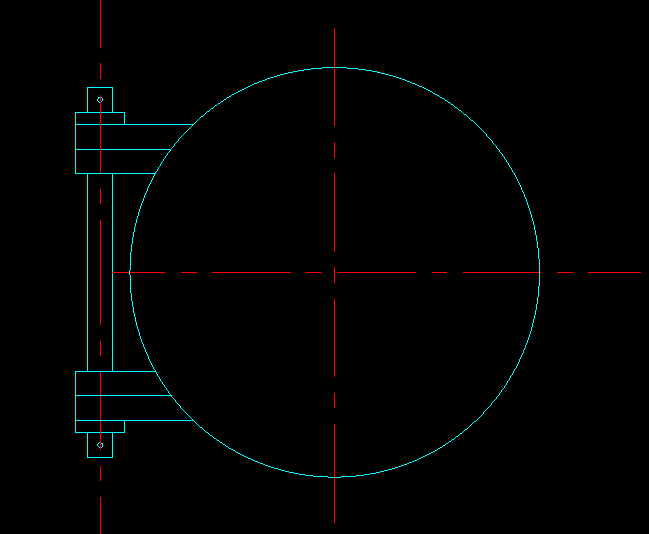

第一个回转机构,竖着的红线即为铅垂线方向(竖直方向)图上任意线度、质量均可以用字母表示,圆圈为一个很重的椭圆形封头以及法兰,求帮忙计算回转机构(单回转机构)什么地方应力最大,最大是多少,求计算详细过程





http://image.keyan.cc/data/bcs/2015/0602/bw197h3888769_1433221958_500.png

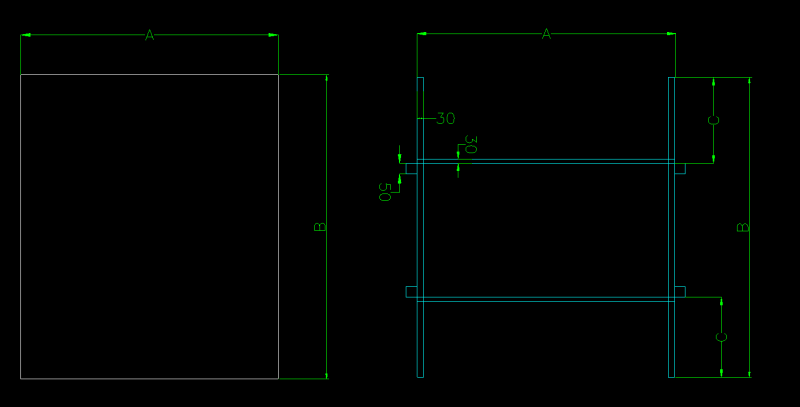

第二个是钢结构的应力计算,图为俯视图,标注单位为mm,50 为方钢,4根立式方钢(图中为正方形)上以图中竖着的方向焊接2条3CM的角钢,两条竖着的角钢之间再焊接横着的两条相同规格长度不同的角钢,横向角钢焊接部分上边缘去除,和竖向角钢3面焊接——就当横竖角钢是一个整体即可,在这样的结构上面放一块左边这样的平板,平板上有一个均布载荷Q(平板4边缘均有一个3CM的这起,用于加强平板强度,麻烦的话不用算上也行),求各角钢和方钢上的应力最大处的应力值,求计算详细过程

身上就5个金币了,都拿出来了,我是真不会算啊求大牛解救
