wenningg

铁杆木虫 (著名写手)

蝶衣

【答案】应助回帖

感谢参与，应助指数 +1
1、标尺差太多了吧，一个是1μm，一个是20nm，我觉得TEM看到的应该是SEM中特别小的那个吧。
2、SEM是空间结构，TEM是平面结构，TEM图片太少给不了结果。有其他的吗？
给你个TEM的建议，每个区域的TEM都要是从小标尺到大标尺的都要有的。
赞一下 回复此楼
鸿俟涅磐，蝶舞泪殇
21楼2015-06-02 16:01:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mtinbj

金虫 (正式写手)
引用回帖:
21楼: Originally posted by wenningg at 2015-06-02 16:01:05
1、标尺差太多了吧，一个是1μm，一个是20nm，我觉得TEM看到的应该是SEM中特别小的那个吧。
2、SEM是空间结构，TEM是平面结构，TEM图片太少给不了结果。有其他的吗？
给你个TEM的建议，每个区域的TEM都要是从小标 ...

谢谢你的回复，但是做出来的颗粒都是很均匀的，而且通过测量SEM和TEM的颗粒尺寸是相近的。多个TEM统计的结果也基本上都是100nm左右的
赞一下 回复此楼
我有我的态度
22楼2015-06-02 16:10:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mtinbj

金虫 (正式写手)
引用回帖:
12楼: Originally posted by raikkonen8757 at 2015-06-02 14:23:21
楼主的TEM是所有都这样，还是只拍了一个区域这样，因为TEM还是有一定的偶然性的，只有你换了多个观察区域，才能下个深入的结论

哦，这个TEM是多个区域统计的结果，我只上了一张有代表性的图
赞一下 回复此楼
我有我的态度
23楼2015-06-02 16:12:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mtinbj

金虫 (正式写手)
引用回帖:
16楼: Originally posted by 北慕莜兰 at 2015-06-02 14:47:13
透射电镜那不是孔，里面的小圈圈就是你的凸起，扫描电镜有立体感，而透射电镜是不同相有不同的显示

但是凸起不应该是颜色更深吗？
赞一下 回复此楼
我有我的态度
24楼2015-06-02 16:15:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wenningg

铁杆木虫 (著名写手)

蝶衣

【答案】应助回帖

引用回帖:
22楼: Originally posted by mtinbj at 2015-06-02 16:10:57
谢谢你的回复，但是做出来的颗粒都是很均匀的，而且通过测量SEM和TEM的颗粒尺寸是相近的。多个TEM统计的结果也基本上都是100nm左右的...

不是，你的就算是100nm左右，你拿20nm的TEM特和1μm的SEM图比较什么呀。差不多你的TEM是SEM中对应的最小粒子的尺寸，有没有其他的TEM图，这张TEM表面不干净有溶剂之类或者就算不定型杂质。
赞一下 回复此楼
鸿俟涅磐，蝶舞泪殇
25楼2015-06-02 16:19:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mtinbj

金虫 (正式写手)
引用回帖:
15楼: Originally posted by godsdream09 at 2015-06-02 14:41:40
你猜测是对的，有时候凸起换个镜头就马上变凹坑，建议再多测几个样

我后来又测了几个样基本上都是这样，请问在哪本书或者文献上有这方面的知识吗？比如，转换镜头对成像的影响？谢谢
赞一下 回复此楼
我有我的态度
26楼2015-06-02 16:20:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wenningg

铁杆木虫 (著名写手)

蝶衣

【答案】应助回帖

引用回帖:
22楼: Originally posted by mtinbj at 2015-06-02 16:10:57
谢谢你的回复，但是做出来的颗粒都是很均匀的，而且通过测量SEM和TEM的颗粒尺寸是相近的。多个TEM统计的结果也基本上都是100nm左右的...

还有，你这个粒子不算是均匀的吧，明显尺寸相差很大。SEM中的凸起不过是大粒子上堆着小粒子。还有，TEM粒子上的应该不算孔，还是觉得可能是杂质在表面，个人见解。
赞一下 回复此楼
鸿俟涅磐，蝶舞泪殇
27楼2015-06-02 16:30:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mtinbj

金虫 (正式写手)
引用回帖:
25楼: Originally posted by wenningg at 2015-06-02 16:19:48
不是，你的就算是100nm左右，你拿20nm的TEM特和1μm的SEM图比较什么呀。差不多你的TEM是SEM中对应的最小粒子的尺寸，有没有其他的TEM图，这张TEM表面不干净有溶剂之类或者就算不定型杂质。...

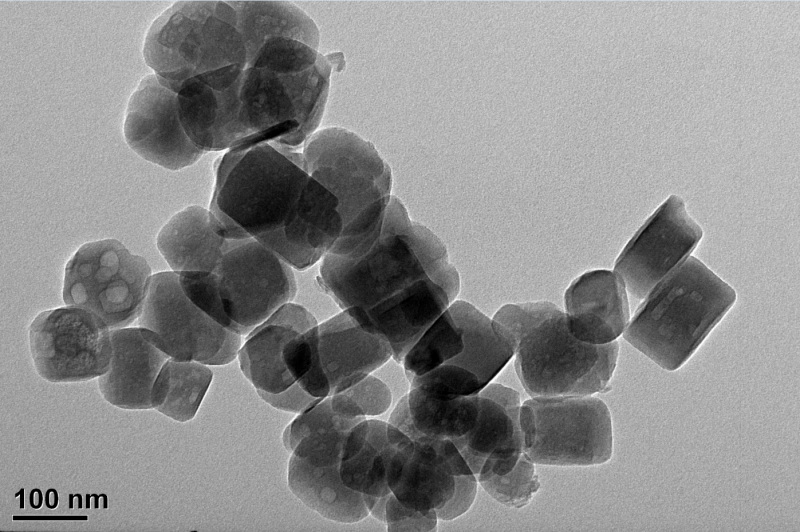

上一张尺寸大一点的TEM图
请教TEM问题
赞一下 回复此楼
我有我的态度
28楼2015-06-02 16:32:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wenningg

铁杆木虫 (著名写手)

蝶衣

【答案】应助回帖

★ ★ ★ ★ ★
mtinbj: 金币+5, 那些类似泡的结构如果是由于表面存在凸起引起厚度不同所导致的话，应该是颜色更深才对啊，而且SEM中存在游离的小颗粒，但大部分应该还是和大颗粒生长在一起的，超声应该不会使它们分离 2015-06-02 18:20:13
引用回帖:
28楼: Originally posted by mtinbj at 2015-06-02 16:32:26
上一张尺寸大一点的TEM图

...

知道了，这种图片可以给出平均约100nm尺寸，至于粒子上的类似泡的结构可能是表面厚度不同，透光的程度不同或者是你所说的孔。SEM上能看到明显大粒子上有小粒子堆积，TEM中能看到一点点，我认为可能是TEM选区的问题，其他区域应该也能看到小粒子。TEM纸样需要超声，所以粒子分散不堆集，而SEM是堆积的结果。SEM中不止有小粒子还有很长的棒，在TEM中的其他栅格中应该都会发现。就是这些，仅供参考
赞一下 回复此楼
鸿俟涅磐，蝶舞泪殇
29楼2015-06-02 16:42:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lxgzqf

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
我觉得TEM你可以多拍几张确认一下，感觉像污染物
赞一下 回复此楼
30楼2015-06-02 17:13:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
