[交流] 在文献中看到了一个MnO2的结构,请问是怎么画出来的

各位大虾,最近在文献中看到了一个MnO2的结构的结构图,不知道是怎么画出来的,求告知。。。

在文献中看到了一个MnO2的结构,请问是怎么画出来的
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

慢慢的思考。。。
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

c_chi

木虫 (正式写手)

★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
刘小伟110: 金币+1 2015-06-01 20:14:32
vesta软件可以画出类似的表现形式
2楼2015-06-01 19:47:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刘小伟110

木虫 (小有名气)

引用回帖:
2楼: Originally posted by c_chi at 2015-06-01 19:47:03
vesta软件可以画出类似的表现形式

怎么画出来呢,我用vesta没找到呀,该怎么操作呢
慢慢的思考。。。
3楼2015-06-01 20:15:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

c_chi

木虫 (正式写手)

★ ★ ★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
刘小伟110: 金币+3 2015-06-01 21:09:56
引用回帖:
3楼: Originally posted by 刘小伟110 at 2015-06-01 20:15:17
怎么画出来呢,我用vesta没找到呀,该怎么操作呢...

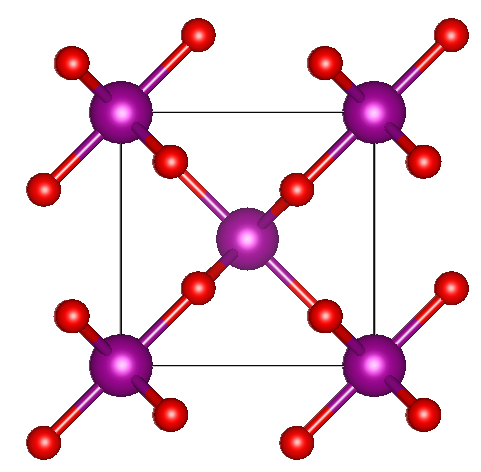

首先生成Mn-O键,在Edits->Bonds
在文献中看到了一个MnO2的结构,请问是怎么画出来的-1

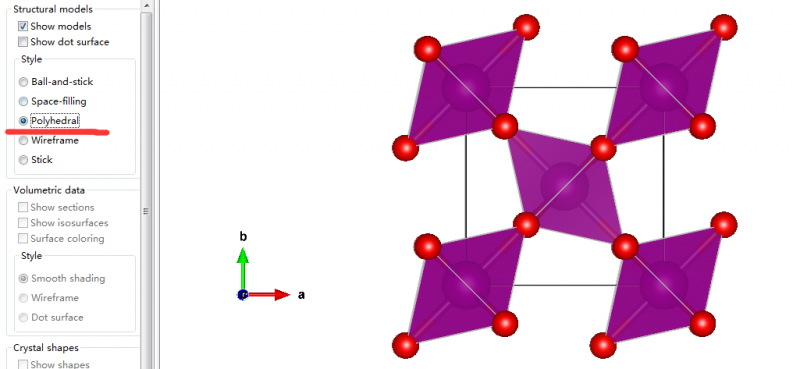

再将显示方式改成Polyhedral
在文献中看到了一个MnO2的结构,请问是怎么画出来的-2

在properties里面可以调节八面体的显示细节。

具体其他也可以参考VESTA的说明书。
4楼2015-06-01 20:49:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刘小伟110

木虫 (小有名气)

引用回帖:
4楼: Originally posted by c_chi at 2015-06-01 20:49:59
首先生成Mn-O键,在Edits->Bonds


再将显示方式改成Polyhedral


在properties里面可以调节八面体的显示细节。

具体其他也可以参考VESTA的说明书。...

首先谢谢你,如果想完全和原图中一样,怎么才能做到不显示O和Mn原子呢?好像有个crystalmaker,你知道不
慢慢的思考。。。
5楼2015-06-01 21:11:45
