[求助] 由于动态图没有发成功，重新发帖！ 板料渐进成形技术 已有2人参与

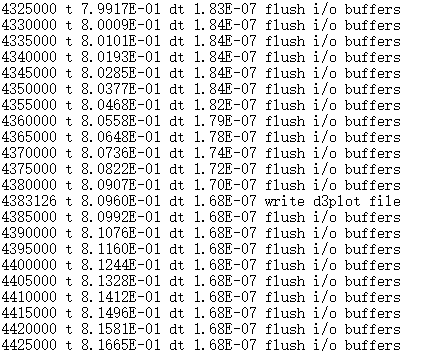

在用LS-DYNA数值模拟金属板料渐进成形过程时，开始一切正常，但是，到了接近0.8s的时候，板料开始不正常变形，到处“起包”，如动态图（附件）所示。此时的时间步长也不稳定，陡然变小。请问这是出现什么情况了？？如何才能解决呢？？着急。。还请懂的朋友指点一下，十分感谢！！由于动态图没有发成功，重新发帖！     板料渐进成形技术
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : image.gif
    • 2015-05-28 10:39:51, 433.26 K

» 猜你喜欢
"Ifyouwanttomakeaneasyjobseemmightyhard,justkeepputtingoffdoingit."
1楼 2015-05-28 10:42:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

巴格拉斯之谜

新虫 (初入文坛)
没人懂吗

[ 发自小木虫客户端 ]
回复此楼
"Ifyouwanttomakeaneasyjobseemmightyhard,justkeepputtingoffdoingit."
2楼2015-05-28 15:07:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gbyy123

银虫 (正式写手)

【答案】应助回帖

加大一下压边力试试
赞一下 回复此楼
3楼2015-06-02 09:11:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

巴格拉斯之谜

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by gbyy123 at 2015-06-02 09:11:04
加大一下压边力试试

我限制板料四条边自由度为零，没有设置压边圈，所以就没有压边力

[ 发自小木虫客户端 ]
赞一下 回复此楼
"Ifyouwanttomakeaneasyjobseemmightyhard,justkeepputtingoffdoingit."
4楼2015-06-02 14:30:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

碧空之歌

木虫 (小有名气)

【答案】应助回帖

314977903: 应助指数+1 2015-09-17 15:09:54
建议 一、增加压边圈，并适当调整压边力，看你的图应该是压边力过小引起的失稳褶皱，适当加大，不要太大，否则又会引起拉裂。若效果还不好，调整拉延筋，设置在径向拉力较小的位置
       二、如无特殊要求建议增大产品四个圆角，使周向拉力分布相对均匀。
赞一下 回复此楼
无
5楼2015-06-02 22:32:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

巴格拉斯之谜

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 碧空之歌 at 2015-06-02 22:32:16
建议 一、增加压边圈，并适当调整压边力，看你的图应该是压边力过小引起的失稳褶皱，适当加大，不要太大，否则又会引起拉裂。若效果还不好，调整拉延筋，设置在径向拉力较小的位置
       二、如无特殊要求建议增大 ...

同样见四楼，不过还是谢谢

[ 发自小木虫客户端 ]
赞一下 回复此楼
"Ifyouwanttomakeaneasyjobseemmightyhard,justkeepputtingoffdoingit."
6楼2015-06-03 12:18:08
