[求助] ansys例题中有个命令弄不懂，求助？ 已有2人参与

/prep7
cyl4,0,0,0.07,,,,0.1
cyl4,0,0,0.05,,,,0.1
blc4,-0.1,0.03,0.2,-0.03,0.1

vsel,s,volu,,1
vsel,a,volu,,3
vadd,all
vsel,all
vsbv,4,2

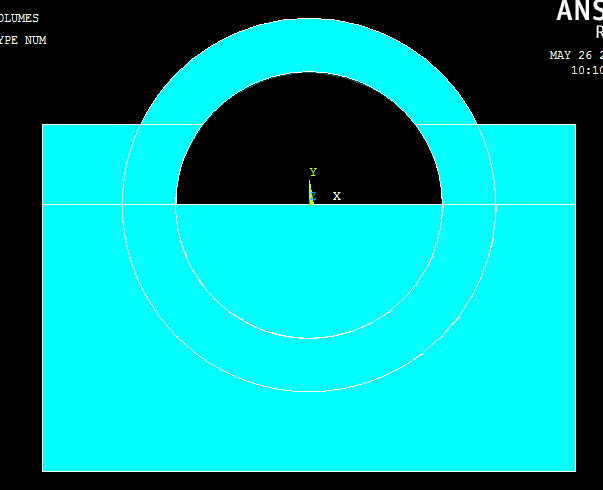

blc4,-0.1,0,0.2,-0.1,0.1（当运行到这一条命令式显示如图一，生成了一个长方体）

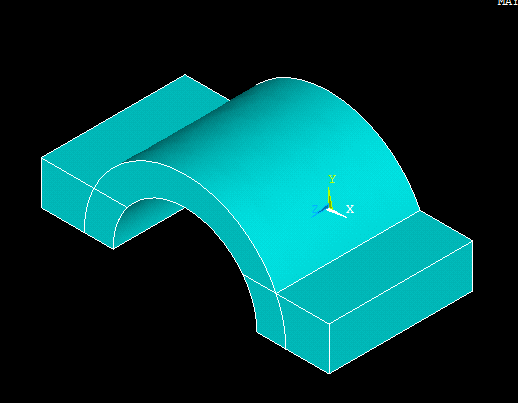

vsbv,1,2（在运行一步直接到图二了）
这里搞不懂为什么，第一个vsbv命令能看懂，第二个vsbv的含义应该是大圆减小圆，为什么会出现这样的结果呢？

ansys例题中有个命令弄不懂，求助？
第二图


ansys例题中有个命令弄不懂，求助？-1
第一幅图
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
雄关漫道真如铁，而今迈步从头越
1楼 2015-05-26 10:11:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuly1207

铁虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
vsbv,1,2 是用新生成的长方体和之前vadd到一起的复杂体做减法，所以复杂的那个体被削走一半啊，这不很正常吗？？
赞一下 回复此楼
2楼2015-05-26 11:07:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuly1207

铁虫 (小有名气)

【答案】应助回帖

哪儿有什么大圆减小圆？
赞一下 回复此楼
3楼2015-05-26 11:07:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

达也0142

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by liuly1207 at 2015-05-26 11:07:28
哪儿有什么大圆减小圆？

第一个vsbv不是嘛？刚好开始学习～～不太懂～～

[ 发自小木虫客户端 ]
赞一下 回复此楼
雄关漫道真如铁，而今迈步从头越
4楼2015-05-26 14:18:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuly1207

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by 达也0142 at 2015-05-26 14:18:40
第一个vsbv不是嘛？刚好开始学习～～不太懂～～
...

你说的是第二个vsbv啊，第一个是大圆减小圆 没错
赞一下 回复此楼
5楼2015-05-26 15:57:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

达也0142

铜虫 (小有名气)
引用回帖:
5楼: Originally posted by liuly1207 at 2015-05-26 15:57:28
你说的是第二个vsbv啊，第一个是大圆减小圆 没错...

第二个怎么解释？

[ 发自小木虫客户端 ]
赞一下 回复此楼
雄关漫道真如铁，而今迈步从头越
6楼2015-05-26 17:10:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuly1207

铁虫 (小有名气)
引用回帖:
6楼: Originally posted by 达也0142 at 2015-05-26 17:10:36
第二个怎么解释？
...

第二个就是最新生成的长方体，减去最复杂的那个体啊 所以复杂体的下半圆就没了。。
赞一下 回复此楼
7楼2015-05-26 17:42:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

达也0142

铜虫 (小有名气)
引用回帖:
7楼: Originally posted by liuly1207 at 2015-05-26 17:42:03
第二个就是最新生成的长方体，减去最复杂的那个体啊 所以复杂体的下半圆就没了。。...

1,为什么长方体的其他部分也没有了？
2，第二个vsbv中的1，2分别代指的长方体和复杂体？？
  我刚刚开始学习ansys，对于这个例子中的vsbv命令我的理解是：
     第一个vsbv中的4代指的是大圆和第一次生成长方体的合体，2代指的是小圆。
     第二个vsbv中的1,2代指的是什么呢？
   这里面的数字我的理解是1代指第一次生成的图形（大圆），2代指第二次生成的图形（小圆），3是第一次生成的长方体，4是通过vadd生成的1和3的合体，后面生成的长方体我认为代号应该为5（按生成顺序和号码相对应），所以我认为第二个vsbv应该改为   vsbv，5,4
赞一下 回复此楼
雄关漫道真如铁，而今迈步从头越
8楼2015-05-26 18:04:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
在第二个 VSBV 之前，你的模型中有两个体积。第二个体积是长方体，第一个体积是你第一幅图中去掉长方体后剩下的部分，其中与长方体重叠的部分是长方体上表面以下的半个圆环。
  执行第二个 VSBV 操作时，你是用体积 1 减去体积 2，即从体积 1 中减去与体积 2 重叠的部分，所以得到的结果是长方体上表面以上的部分，即你第二幅图中形式的模型。
赞一下 回复此楼
9楼2015-05-28 08:15:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

达也0142

铜虫 (小有名气)
引用回帖:
9楼: Originally posted by shgao20 at 2015-05-28 08:15:57
在第二个 VSBV 之前，你的模型中有两个体积。第二个体积是长方体，第一个体积是你第一幅图中去掉长方体后剩下的部分，其中与长方体重叠的部分是长方体上表面以下的半个圆环。
  执行第二个 VSBV 操作时，你是用体积 ...

谢谢，不过体积中的数字1、2、3....命名规则是什么？
赞一下 回复此楼
雄关漫道真如铁，而今迈步从头越
10楼2015-05-28 15:06:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
