应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 失效分析 » 断口分析
71/1返回列表
查看: 944  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

深呼吸125

木虫 (正式写手)

[求助] 断口分析 已有2人参与

造成这样的端口的原因是什么？材料为镍合金

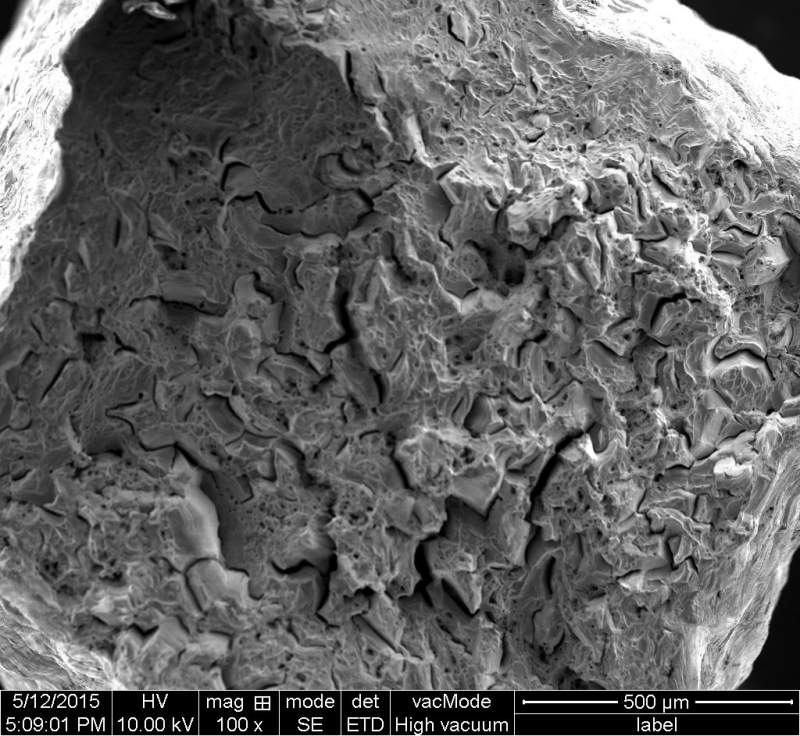

断口分析
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
合事理，尽人情，中正平和！
1楼 2015-05-24 11:39:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

engle028

至尊木虫 (知名作家)

脚踏实地

【答案】应助回帖

感谢参与，应助指数 +1
楼主最好提供更高倍数的照片和材料的基本信息，一般二次裂纹很多主要是应力比较大，但是对于材料来说就是很脆
赞一下(1人) 回复此楼
加油，期待一切美好
2楼2015-05-24 12:10:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

深呼吸125

木虫 (正式写手)
引用回帖:
2楼: Originally posted by engle028 at 2015-05-24 12:10:32
楼主最好提供更高倍数的照片和材料的基本信息，一般二次裂纹很多主要是应力比较大，但是对于材料来说就是很脆

材料是镍基625合金挤压态。最后一张是开坯后的断口。我想问的是造成挤压态断口中的那些沟壑的原因。

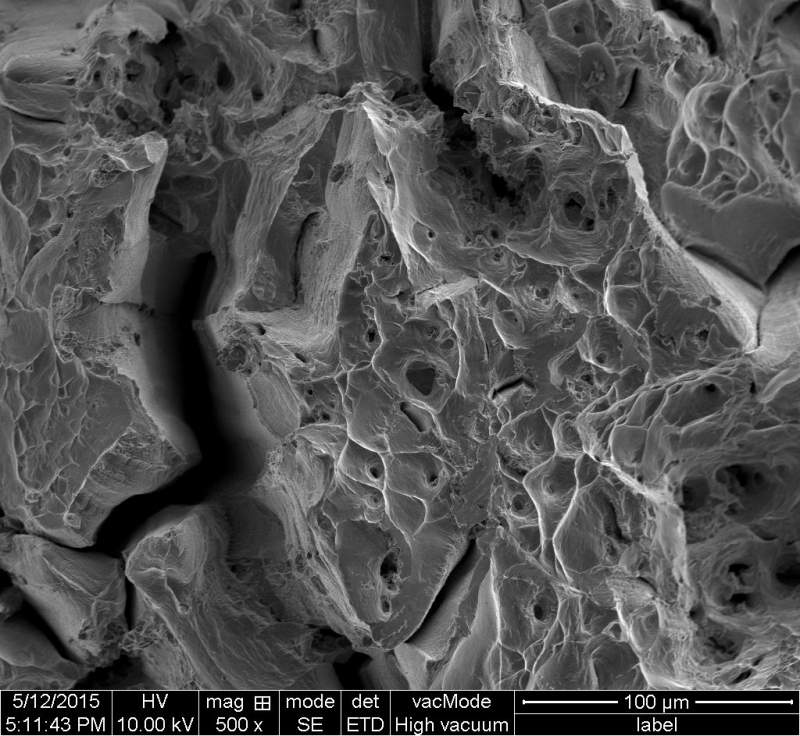

断口分析-1

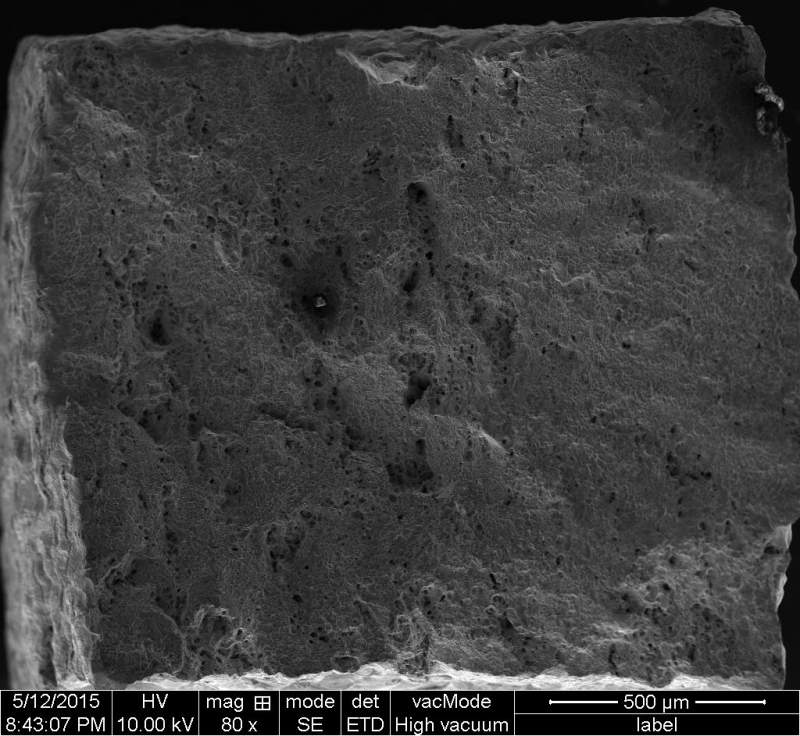

断口分析-2
赞一下 回复此楼
合事理，尽人情，中正平和！
3楼2015-05-24 16:05:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbhwel

专家顾问 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
深呼吸125: 金币+5, ★★★很有帮助 2015-05-25 08:29:09
断口好像是准解理断裂，有很多二次裂纹，局部有正向较浅的韧窝。总的来说，材料较脆，可能受交变应力致使断裂！
赞一下(1人) 回复此楼
主要从事稀有金属钛合金、钽铌及其合金，铍青铜材料及管棒线材塑性加工技术研究与生产。
4楼2015-05-24 16:17:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

深呼吸125

木虫 (正式写手)
引用回帖:
4楼: Originally posted by zbhwel at 2015-05-24 16:17:11
断口好像是准解理断裂，有很多二次裂纹，局部有正向较浅的韧窝。总的来说，材料较脆，可能受交变应力致使断裂！

我的是正常拉伸啊，并且塑性还不错。那些沟壑状的是二次裂纹吗？
赞一下 回复此楼
合事理，尽人情，中正平和！
5楼2015-05-25 08:28:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbhwel

专家顾问 (知名作家)
引用回帖:
5楼: Originally posted by 深呼吸125 at 2015-05-25 08:28:41
我的是正常拉伸啊，并且塑性还不错。那些沟壑状的是二次裂纹吗？...

是二次裂纹，延伸率是多少？
赞一下 回复此楼
主要从事稀有金属钛合金、钽铌及其合金，铍青铜材料及管棒线材塑性加工技术研究与生产。
6楼2015-05-25 10:33:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

深呼吸125

木虫 (正式写手)
60%以上，热挤压状态怎么会出现这些二次裂纹呢？再结晶已经完成了呀
赞一下 回复此楼
合事理，尽人情，中正平和！
7楼2015-05-25 15:36:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 深呼吸125 的主题更新
71/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[公派出国] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +4 1uaZt2kAZj2S 2026-10-30 8/400 2026-11-01 21:35 by xzcv0Tehd8lQ
[博后之家] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 hKe7U1kad5Sg 2026-10-31 4/200 2026-11-01 20:08 by xzcv0Tehd8lQ
[考研] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +3 hKe7U1kad5Sg 2026-10-31 6/300 2026-11-01 19:50 by xzcv0Tehd8lQ
[基金申请] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +3 hKe7U1kad5Sg 2026-10-31 5/250 2026-11-01 19:50 by xzcv0Tehd8lQ
[论文投稿] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3 1uaZt2kAZj2S 2026-10-30 13/650 2026-11-01 16:45 by BCdvBAEpt3zm
[基金申请] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +6 X5bHxOULxFqb 2026-10-30 22/1100 2026-11-01 16:35 by BCdvBAEpt3zm
[考博] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +5 X5bHxOULxFqb 2026-10-30 22/1100 2026-11-01 16:35 by BCdvBAEpt3zm
[考研] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +4 xvJS1BYDxvBS 2026-10-31 10/500 2026-11-01 14:50 by BCdvBAEpt3zm
[论文投稿] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +3 xvJS1BYDxvBS 2026-10-31 7/350 2026-11-01 14:50 by BCdvBAEpt3zm
[找工作] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +4 1uaZt2kAZj2S 2026-10-31 8/400 2026-11-01 14:48 by BCdvBAEpt3zm
[基金申请] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 xvJS1BYDxvBS 2026-10-31 3/150 2026-11-01 12:53 by BCdvBAEpt3zm
[考研] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +4 1uaZt2kAZj2S 2026-10-31 8/400 2026-11-01 12:38 by BCdvBAEpt3zm
[基金申请] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +4 1uaZt2kAZj2S 2026-10-30 11/550 2026-11-01 12:24 by BCdvBAEpt3zm
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +4 1uaZt2kAZj2S 2026-10-30 17/850 2026-11-01 12:24 by BCdvBAEpt3zm
[硕博家园] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +3 1uaZt2kAZj2S 2026-10-30 13/650 2026-11-01 12:14 by BCdvBAEpt3zm
[硕博家园] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +4 X5bHxOULxFqb 2026-10-30 18/900 2026-11-01 12:11 by BCdvBAEpt3zm
[公派出国] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 hKe7U1kad5Sg 2026-10-31 5/250 2026-11-01 11:14 by BCdvBAEpt3zm
[博后之家] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +3 1uaZt2kAZj2S 2026-10-30 15/750 2026-11-01 05:22 by YXM1FDCSE8Bn
[硕博家园] 申博自荐 2篇一区TOP+1篇EI+2公开发明专利 2027博士申请 +3 小小阿光 2026-10-27 3/150 2026-10-29 23:56 by 起风了的快乐
[考博] 申博求助 20+3 Katrinae 2026-10-26 4/200 2026-10-27 09:56 by 北京莱茵编辑
信息提示
关闭
请填处理意见
关闭
