[求助] 用bar函数绘图遇到麻烦,求急诊,周一要作汇报,谢谢!

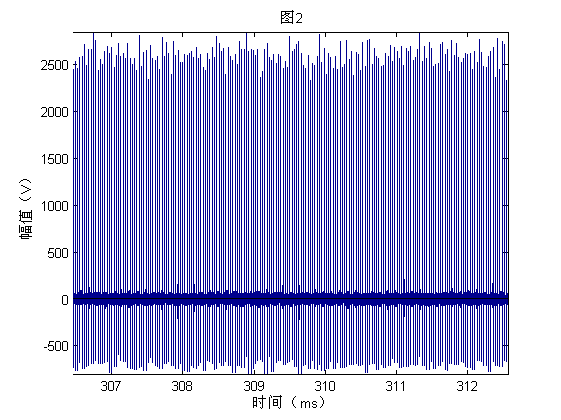

我用ifft将某信号频谱反变换回时域,变换结果直接用bar(result)绘图,得到如图1所示图形。该图中y轴是幅值,这个是正确的,但x轴是采样点数,这个要改为时间。于是我计算了相应的时间区间ts,重新用bar(ts,result)绘图,得到如图2所示图形。
我的问题是:为什么幅值变成这个鬼样子?哪位知道,请不吝赐教,谢谢。

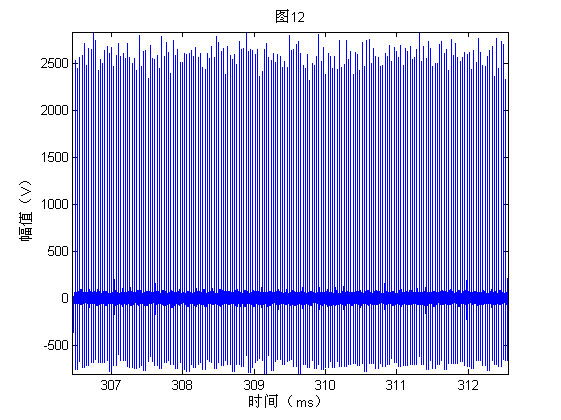

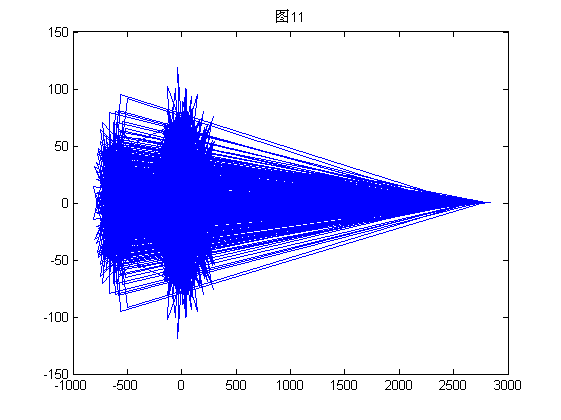

另外,请不要反问我为何不用plot,因为ifft得到的结果包含复数,用plot(result)得到的图形如图11所示,用plot(ts,result)得到的结果如图12所示。

用bar函数绘图遇到麻烦,求急诊,周一要作汇报,谢谢!


用bar函数绘图遇到麻烦,求急诊,周一要作汇报,谢谢!-1


用bar函数绘图遇到麻烦,求急诊,周一要作汇报,谢谢!-2


用bar函数绘图遇到麻烦,求急诊,周一要作汇报,谢谢!-3
