求助fluent模拟闸室充水过程问题
|

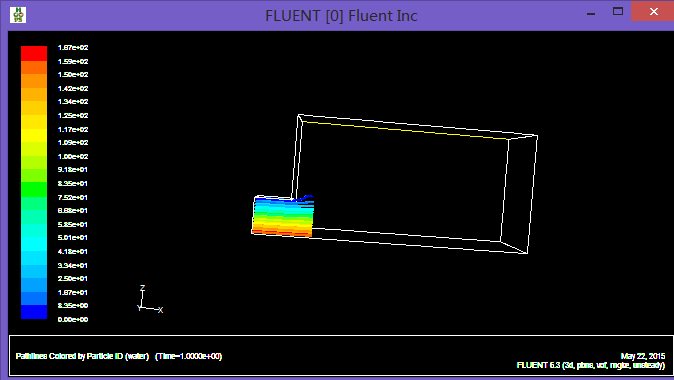

用fluent模拟船闸闸室充水过程，VOF三维模型，非稳态，RNG k~ε模型，PISO算法，离散用PRESTO，廊道入口边界为速度边界，2m/s，闸室顶部为压力出口边界，和大气联通，工作压力为大气压，因为只取了闸室的一半宽度，所以闸室中心线设置为对称边界。主相空气，次相水，入口水的体积分数为1，闸室初始水位为4.5米。这个模型只是一个最简化的尝试。计算步长0.1s，只计算了10步。算出来以后，水竟然直接到了闸室尾端，闸室前端水位反而降低了，而且之后又尝试算了100步，发现水位是从后面向前逐渐增加的，而且查看流线发现，流线只有进口到闸室内的一小段，然后就没有了，也不随时间发生变化。本人接触fluent不久，百思不得其解，跪求大神指点指点，哪里出错了！非常感谢！由于本人是新虫，没有金币，也没办法酬谢各位大神，希望大神们还是不吝赐教，等以后有了金币一定报答各位，跪谢！  流线图.png  水位图.png |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : model.zip
2015-05-22 14:34:21, 20.37 M
