应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 焊接 » 低碳钢阀门密封唇焊缝硬度高达700HV，真是见了鬼了。。求专家指点迷津
51/1返回列表
查看: 1603  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

baihezi

新虫 (初入文坛)

[求助] 低碳钢阀门密封唇焊缝硬度高达700HV，真是见了鬼了。。求专家指点迷津 已有1人参与

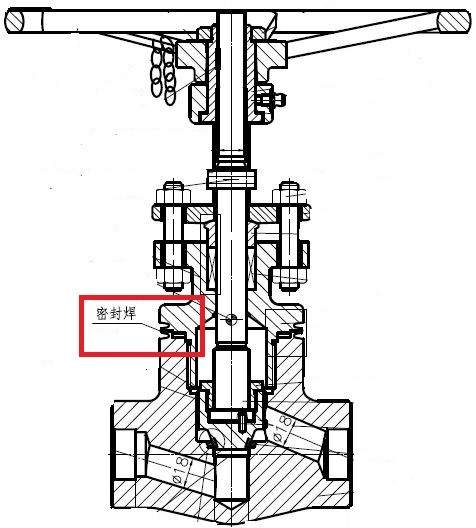

如标题所述，阀门盖体密封焊（手工TIG焊），如图一

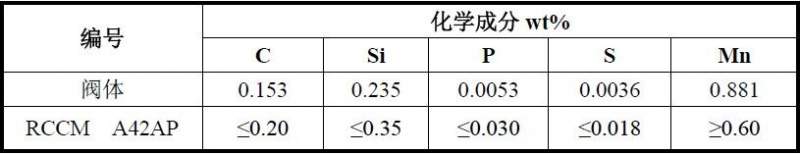

阀体阀盖材料均为法国牌号A42AP，测试成分如图二，属典型低碳钢。

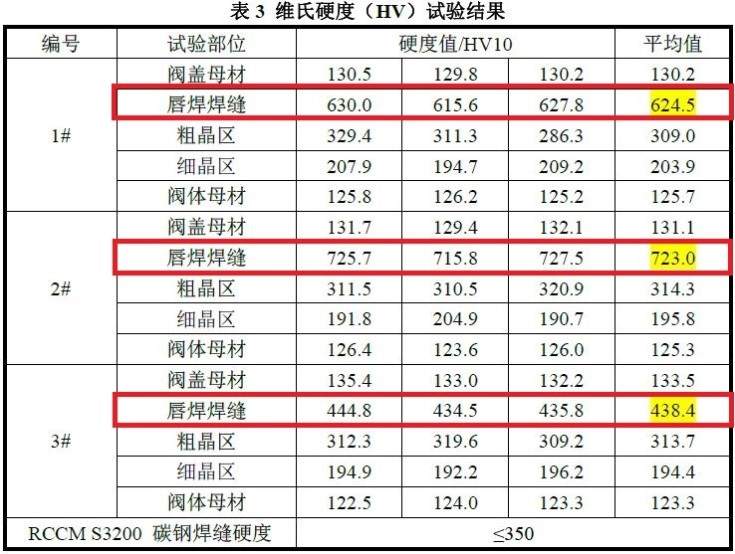

一批阀门中唇焊缝硬度测试基本不超过350HV，然而有一个阀门唇焊缝部分区域硬度竟高达700HV（由于脆性大使用过程发生泄漏，失效分析时发现的），如图三

组织为粗大马氏体，现在试验结果都已知晓，但问题是不知道为什么呀！
我想问的是，这种低碳钢是怎么形成粗大马氏体达到这么高硬度的呢？？理论上因该是很难的啊，实践大批量测试证明这种唇焊缝一般也不会超过350HV。。求专家指点迷津？？
更加见鬼的是，我们后面拿试验件做试验，无论采用什么方法，甚至焊接完马上扔到水里淬火，都达不到这么高的硬度！！真不知道这焊工当时是怎么焊的，各位专家帮忙分析一下最可能的原因会是什么呢？？求指点？？

低碳钢阀门密封唇焊缝硬度高达700HV，真是见了鬼了。。求专家指点迷津


低碳钢阀门密封唇焊缝硬度高达700HV，真是见了鬼了。。求专家指点迷津-1


低碳钢阀门密封唇焊缝硬度高达700HV，真是见了鬼了。。求专家指点迷津-2
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2015-05-20 23:20:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

《草原的风》

至尊木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
baihezi: 金币+9, ★★★★★最佳答案 2015-05-23 11:02:46
无非是两个问题：
1、阀的材质问题：检测一下失效的材料化学成分，看看有无异常。
2、焊接的问题：看看是否工艺得当，焊材成分得当。
得到粗大的马氏体问题：要想粗大，必须在高温保持较长时间才能够做到，要想在焊接空冷状态得到马氏体，必须含碳量较高、合金元素的种类和含量合适才能够做到，不在现场，你再根据这些原则自己分析吧。最好有金相组织图。
赞一下 回复此楼
稀里糊涂是最高境界
2楼2015-05-21 01:21:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

baihezi

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 《草原的风》 at 2015-05-21 01:21:25
无非是两个问题：
1、阀的材质问题：检测一下失效的材料化学成分，看看有无异常。
2、焊接的问题：看看是否工艺得当，焊材成分得当。
得到粗大的马氏体问题：要想粗大，必须在高温保持较长时间才能够做到，要想在 ...

感谢您的回答，首先材质经过检验是没有问题的，打过能谱也没发现异常元素，焊接工艺记录也都正常，包括焊材、电流、温湿度等参数，金相我不太会看，只知道是马氏体，明天我把金相图贴上来，麻烦您再看下吧，再次感谢！！
赞一下 回复此楼
3楼2015-05-21 18:50:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

baihezi

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 《草原的风》 at 2015-05-21 01:21:25
无非是两个问题：
1、阀的材质问题：检测一下失效的材料化学成分，看看有无异常。
2、焊接的问题：看看是否工艺得当，焊材成分得当。
得到粗大的马氏体问题：要想粗大，必须在高温保持较长时间才能够做到，要想在 ...

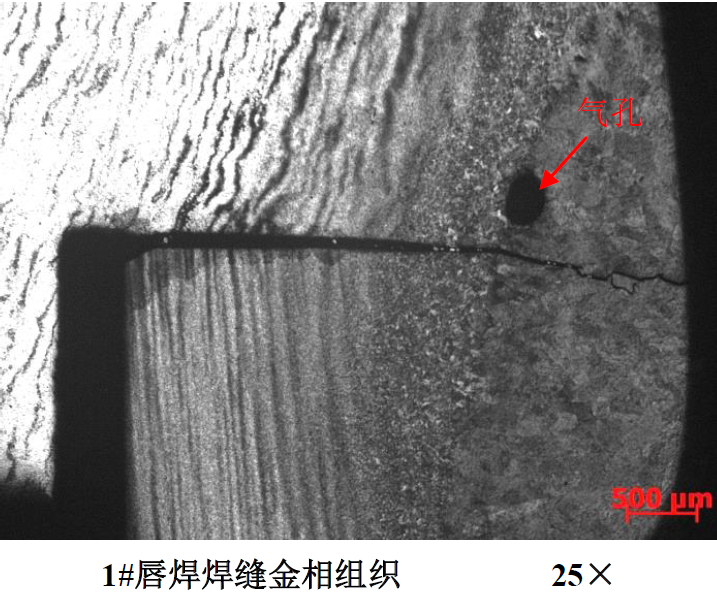

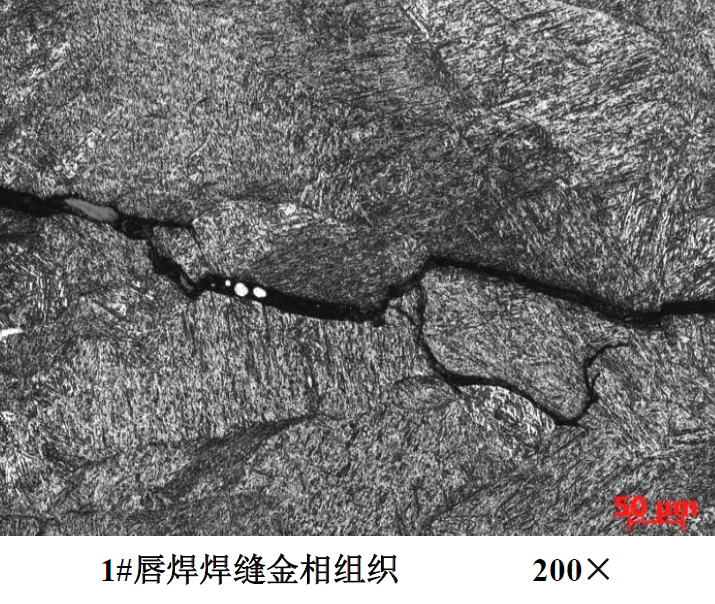

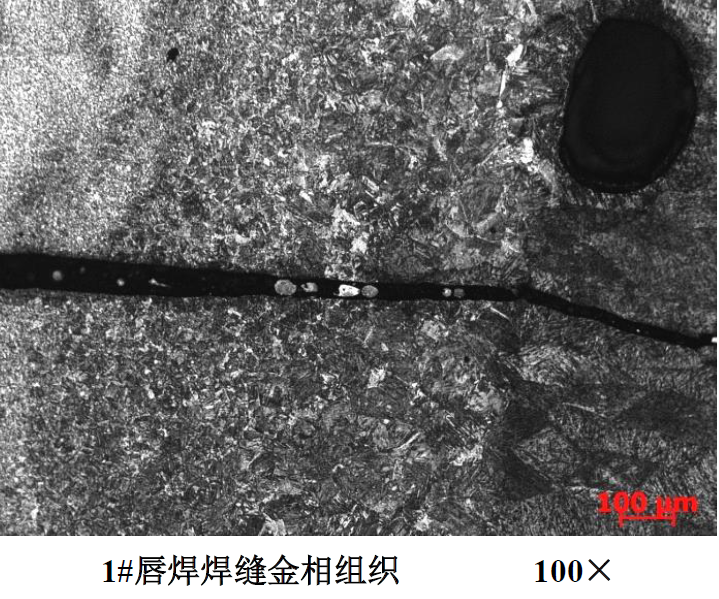

你好，这是不同倍数的金相图，你看是否有异常呢？
低碳钢阀门密封唇焊缝硬度高达700HV，真是见了鬼了。。求专家指点迷津-3


低碳钢阀门密封唇焊缝硬度高达700HV，真是见了鬼了。。求专家指点迷津-4


低碳钢阀门密封唇焊缝硬度高达700HV，真是见了鬼了。。求专家指点迷津-5
赞一下 回复此楼
4楼2015-05-23 10:59:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

《草原的风》

至尊木虫 (职业作家)
引用回帖:
4楼: Originally posted by baihezi at 2015-05-23 10:59:59
你好，这是不同倍数的金相图，你看是否有异常呢？



...

从你最后一张图来看，是马氏体，不过是低碳马氏体，即板条马氏体，有可能是金属热传导快，相当于淬火了。
赞一下 回复此楼
稀里糊涂是最高境界
5楼2015-05-23 13:08:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 baihezi 的主题更新
51/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 化学工程321分求调剂 +18 大米饭！ 2026-03-15 22/1100 2026-03-21 20:20 by HH领袖
[考研] 求调剂 +5 十三加油 2026-03-21 5/250 2026-03-21 18:48 by 学员8dgXkO
[考研] 0703化学调剂 +4 妮妮ninicgb 2026-03-21 4/200 2026-03-21 18:39 by 学员8dgXkO
[考研] 297求调剂 +3 喜欢还是不甘心 2026-03-20 3/150 2026-03-21 18:33 by 学员8dgXkO
[考研] 297求调剂 +11 戏精丹丹丹 2026-03-17 12/600 2026-03-21 17:47 by ColorlessPI
[考研] 306求0703调剂一志愿华中师范 +5 纸鱼ly 2026-03-21 5/250 2026-03-21 17:11 by 学员8dgXkO
[考研] 316求调剂 +6 梁茜雯 2026-03-19 6/300 2026-03-21 06:32 by Ecowxq666！
[考研] 华东师范大学-071000生物学-293分-求调剂 +3 研究生何瑶明 2026-03-18 3/150 2026-03-21 01:30 by JourneyLucky
[考研] 304求调剂 +6 曼殊2266 2026-03-18 6/300 2026-03-21 00:32 by JourneyLucky
[考研] 一志愿中海洋材料工程专硕330分求调剂 +8 小材化本科 2026-03-18 8/400 2026-03-20 23:16 by JourneyLucky
[考研] 一志愿武汉理工材料工程专硕调剂 +9 Doleres 2026-03-19 9/450 2026-03-20 22:36 by JourneyLucky
[考研] 287求调剂 +7 晨昏线与星海 2026-03-19 8/400 2026-03-20 22:19 by JourneyLucky
[考研] 材料学硕297已过四六级求调剂推荐 +11 adaie 2026-03-19 11/550 2026-03-20 21:30 by laoshidan
[考研] 一志愿武理材料工程348求调剂 +3 ￣^￣゜汗 2026-03-19 4/200 2026-03-20 21:01 by zhukairuo
[考研] 260求调剂 +3 朱芷琳 2026-03-20 3/150 2026-03-20 20:35 by 学员8dgXkO
[考研] 环境工程调剂 +9 大可digkids 2026-03-16 9/450 2026-03-20 17:38 by 醉在风里
[考研] 081700化工学硕调剂 +3 【1】 2026-03-16 3/150 2026-03-19 23:40 by edmund7
[考研] 0703化学调剂 +5 pupcoco 2026-03-17 8/400 2026-03-19 13:58 by houyaoxu
[考研] 328求调剂，英语六级551，有科研经历 +4 生物工程调剂 2026-03-16 12/600 2026-03-19 11:10 by 生物工程调剂
[考研] 333求调剂 +3 文思客 2026-03-16 7/350 2026-03-16 18:21 by 文思客
信息提示
关闭
请填处理意见
关闭
