小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 测试表征 » 窄槽测粗糙度和残余应力
61/1返回列表
查看: 823  |  回复: 5
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

HEjun342425

新虫 (初入文坛)

[求助] 窄槽测粗糙度和残余应力 已有2人参与

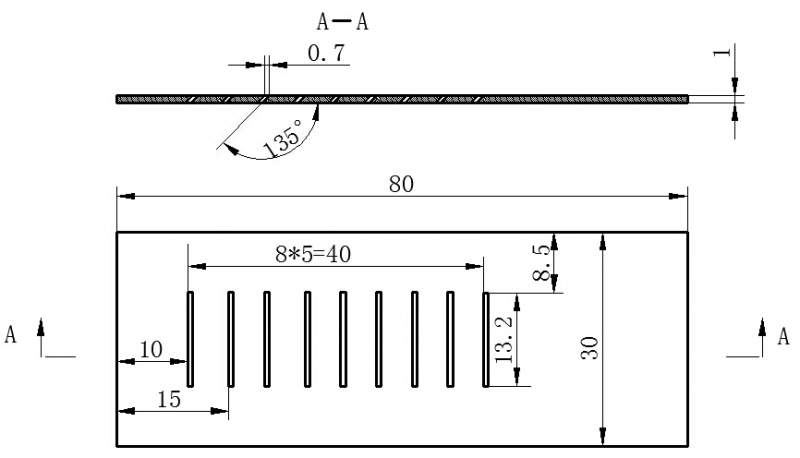

电火花在钛合金板上加工了10个横截面尺寸是1mmX13mm，深1.5mm的窄槽，粗糙度在3.2um到10um之间，现在要测窄槽面（1.5mmX13mm）的粗糙度和残余应力，我是准备现将合金板切断，用包含窄槽的面来测量；问题在于：这样测粗糙度用便携式粗糙度仪能不能测量是个问题，而原子力显微镜不知道会不会是大材小用；而测残余应力用XRD可以吗？我以前没用过这些仪器，所以请高人指点怎么测比较好

窄槽测粗糙度和残余应力
回复此楼

» 猜你喜欢
1楼 2015-05-18 11:08:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

西风卷帘

捐助贵宾 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
HEjun342425: 金币+1 2015-05-26 09:51:24
粗糙度可以用白光干涉仪或共聚焦来测。测量粗糙度的设备很多。残余应力XRD可能测不了。需要更专门的设备。楼主哪里的啊？
赞一下 回复此楼
2楼2015-05-19 18:00:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lxw202

金虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
其他不多说了，残余应力可以用XRD来测，不过考虑到LZ的样品比较大，需要用线切割把需要测试的部位切割出来，再进行测试，样品尺寸要大一点，避开测试区，以免影响试验结果
赞一下 回复此楼
3楼2015-05-19 22:25:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

HEjun342425

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 西风卷帘 at 2015-05-19 18:00:49
粗糙度可以用白光干涉仪或共聚焦来测。测量粗糙度的设备很多。残余应力XRD可能测不了。需要更专门的设备。楼主哪里的啊？

南航的，对槽子的内斜面进行扫描电镜测量是不是还要橡皮泥之类的固定啊？你说的更专门的设备是什么啊？
赞一下 回复此楼
4楼2015-05-26 09:53:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

HEjun342425

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by lxw202 at 2015-05-19 22:25:01
其他不多说了，残余应力可以用XRD来测，不过考虑到LZ的样品比较大，需要用线切割把需要测试的部位切割出来，再进行测试，样品尺寸要大一点，避开测试区，以免影响试验结果

我问过技术人员，有些说XRD测槽子的内斜面不好测，或者就说测得过程很麻烦，是用XRD测，还是有其他设备可以测一下？
赞一下 回复此楼
5楼2015-05-26 09:58:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shx120649

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by HEjun342425 at 2015-05-26 09:58:24
我问过技术人员，有些说XRD测槽子的内斜面不好测，或者就说测得过程很麻烦，是用XRD测，还是有其他设备可以测一下？...

楼主这问题是如何解决的啊？我也要测槽内的残余应力，XRD光斑太大了测不准，据说有微区XRD可以但不知道哪有。
赞一下 回复此楼
6楼2015-10-19 22:30:20
