[求助] 请教翼型动态失速的升力随攻角变化曲线如何得出的？ 已有2人参与

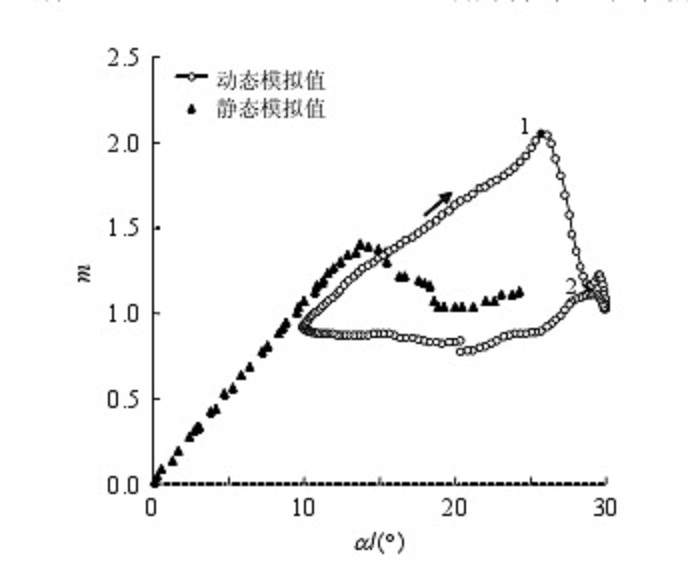

采用fluent计算二维翼型的动态失速，想获取升力随攻角变化曲线，如下图所示，请问怎么处理？？谢谢大侠

请教翼型动态失速的升力随攻角变化曲线如何得出的？
回复此楼

» 猜你喜欢
1楼 2015-05-14 22:33:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a04051127

金虫 (正式写手)

【答案】应助回帖

★
只爱酱油瓶: 金币+1, ★有帮助 2015-05-26 11:02:35
静态模拟结果：
给定来流条件，按照雷诺数划分合适的网格，选择SA湍流模型或是二方程湍流模型。
然后设定不同的翼型迎角，计算升力系数。最终可以获得图中静态结果。
动态结果：
同样给定流动条件、网格和湍流模型。然后进行翼型的动网格模拟。翼型在10-30度迎角内进行周期性俯仰振荡。
模拟2-3个振荡周期后可以获得较为稳定的升力系数振荡变化的曲线。
图中动态模拟形成一个环形曲线，是由于下降过程和上升过程同一迎角的升力系数不同导致的。
赞一下(1人) 回复此楼
2楼2015-05-22 21:34:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

只爱酱油瓶

金虫 (小有名气)
引用回帖:
2楼: Originally posted by a04051127 at 2015-05-22 21:34:54
静态模拟结果：
给定来流条件，按照雷诺数划分合适的网格，选择SA湍流模型或是二方程湍流模型。
然后设定不同的翼型迎角，计算升力系数。最终可以获得图中静态结果。
动态结果：
同样给定流动条件、网格和湍流模 ...

你好，我问的是已经有计算结果，如何把这样的图给做出来?
赞一下 回复此楼
3楼2015-05-26 11:03:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a04051127

金虫 (正式写手)
引用回帖:
3楼: Originally posted by 只爱酱油瓶 at 2015-05-26 11:03:19
你好，我问的是已经有计算结果，如何把这样的图给做出来?...

…… 那就横坐标迎角纵坐标升力系数画呗
赞一下 回复此楼
4楼2015-05-26 17:53:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

只爱酱油瓶

金虫 (小有名气)
引用回帖:
4楼: Originally posted by a04051127 at 2015-05-26 17:53:11
…… 那就横坐标迎角纵坐标升力系数画呗...

请问动态失速下横坐标迎角如何与升力系数联系？fluent给出的升阻力是随非定常时间变化的啊?
赞一下 回复此楼
5楼2015-05-26 20:25:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a04051127

金虫 (正式写手)
引用回帖:
5楼: Originally posted by 只爱酱油瓶 at 2015-05-26 20:25:23
请问动态失速下横坐标迎角如何与升力系数联系？fluent给出的升阻力是随非定常时间变化的啊?...

升力系数——时间关系确定
迎角——时间关系也应该是确定的
然后不就建立迎角和升力系数的关系了么
赞一下 回复此楼
6楼2015-05-26 22:38:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

只爱酱油瓶

金虫 (小有名气)
引用回帖:
6楼: Originally posted by a04051127 at 2015-05-26 22:38:17
升力系数——时间关系确定
迎角——时间关系也应该是确定的
然后不就建立迎角和升力系数的关系了么...

有邮箱不？我有一个cl历史文件，可以帮我看下吗，还是不太懂。。。
赞一下 回复此楼
7楼2015-05-27 22:44:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a04051127

金虫 (正式写手)

【答案】应助回帖

给我cl文件也没用。
你动态模拟的时候，迎角怎样随时间变化你不知道吗？
不设定这个参数，计算怎么可能进行？
cl文件里如果没有迎角数据，你给我看我也变不出来啊
赞一下 回复此楼
8楼2015-05-28 08:51:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

只爱酱油瓶

金虫 (小有名气)
引用回帖:
8楼: Originally posted by a04051127 at 2015-05-28 08:51:13
给我cl文件也没用。
你动态模拟的时候，迎角怎样随时间变化你不知道吗？
不设定这个参数，计算怎么可能进行？
cl文件里如果没有迎角数据，你给我看我也变不出来啊

cl文件里面只有时间和升力系数，迎角变化规律也有，但是我不会弄啊？
赞一下 回复此楼
9楼2015-05-28 22:30:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sdlgchen

铁虫 (初入文坛)

【答案】应助回帖

动态模拟时，有没有人用过UDF定义远场空气流动方向实现机翼对来流攻角的变化，这个结果为什么一直算不准，大家有算过的吗，交流一下~
赞一下 回复此楼
10楼2018-04-06 22:30:00
