[求助] 锂电测试 已有1人参与

求助各位大神：
      锂电测试 充放电，随着电流密度增加，充电曲线中初始充电电压也会增加吗？一般情况下，锂电文章中，随着电流密度增加，充放电曲线都是放的哪个数据啊？是和回归曲线中对应的数据吗？
回复此楼

» 猜你喜欢
1楼 2015-05-11 10:47:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tyl520113

木虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by liuwei2004 at 2015-05-11 12:19:31
没看太懂，倍率曲线一般是设定不同的电流密度，当电流密度增加的时候，平台位置会随着极化的增加而偏移。倍率曲线是多个电流密度的，循环曲线是固定一个电流密度。回归曲线是什么呢？求教

我说的回归曲线就是倍率曲线，我自己可能没说明白。我想问的是：1）在（横轴是容量，纵轴是电压）的充放电曲线中，如果把相同圈数不同电流密度下的数据放在一个图中，是不是充电初始电压会随着电流密度增加而增加啊？求解释。 2）一般在文献中，放置的不同电流密度下（横轴是容量，纵轴是电压）的充放电曲线是与倍率曲线对应的吗？
不知道这样能不能看懂？
赞一下 回复此楼
3楼2015-05-11 15:48:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 11 个回答

liuwei2004

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
tyl520113: 金币+5 2015-05-11 15:48:34
没看太懂，倍率曲线一般是设定不同的电流密度，当电流密度增加的时候，平台位置会随着极化的增加而偏移。倍率曲线是多个电流密度的，循环曲线是固定一个电流密度。回归曲线是什么呢？求教
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

tyl520113
2楼2015-05-11 12:19:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuwei2004

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
tyl520113: 金币+5, ★有帮助 2015-05-12 09:28:14
引用回帖:
3楼: Originally posted by tyl520113 at 2015-05-11 15:48:27
我说的回归曲线就是倍率曲线，我自己可能没说明白。我想问的是：1）在（横轴是容量，纵轴是电压）的充放电曲线中，如果把相同圈数不同电流密度下的数据放在一个图中，是不是充电初始电压会随着电流密度增加而增加啊 ...

1 初始电压应该不变吧，应该在一个电压范围内充放电循环，电流密度增加的时候也是相同的电压范围呢
2 电流密度和倍率是对应关系，比如1mA/cm2 换算成倍率的话就是，电流密度乘以电极面积比如 1.5cm2就是1.5mA；假设这个材料实际的比容量是150mAh/g，极片上材料的质量是1mg，那么此时1C倍率下的电流就是0.15mA，而该电流密度下的倍率就是10C
赞一下(1人) 回复此楼
4楼2015-05-11 19:05:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tyl520113

木虫 (小有名气)
引用回帖:
4楼: Originally posted by liuwei2004 at 2015-05-11 19:05:07
1 初始电压应该不变吧，应该在一个电压范围内充放电循环，电流密度增加的时候也是相同的电压范围呢
2 电流密度和倍率是对应关系，比如1mA/cm2 换算成倍率的话就是，电流密度乘以电极面积比如 1.5cm2就是1.5mA；假 ...

您说的那个相同的电压范围应该是说整体测试电压范围都相同吧，这个是自己设置的。我没有理解错吧？但是随着电流密度增加，极化电压应该是增大的，那初始充电电压不应该增大吗？这是一个审稿人给我提出来的审稿意见，我看大部分文献也都是增加的。我的是基本不变或者说有一点减小的趋势。不知道该怎么解释呢？
第二个问题我是说文献中，一般出现的不同电流密度下（横轴是容量，纵轴是电压）的充放电曲线是与倍率曲线对应的吗？我指的不是1mA/cm2的换算关系。

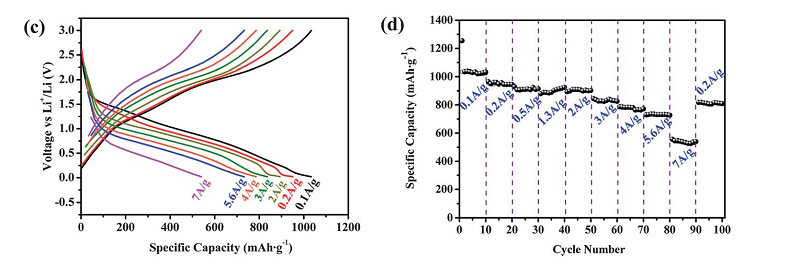

您看我上传的图片1中那两个数据，我想问的是一般文献中这两组数据是对应的吗？
说的有些啰嗦，希望能看懂~
锂电测试
赞一下 回复此楼
5楼2015-05-12 09:42:44
