[求助] 理论力学 方面困难求帮助!! 已有3人参与

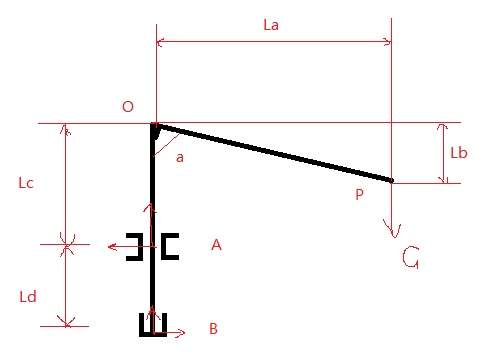

请教各位前辈,图中A点 受力怎么算呢?
我列了式子:
        MA(F)=0    MB(F)=0
得到的结果,与角度a、Lb没有关联,但实际上P点的位置影响到A点的受力,
算了好几天了,请前辈解惑啊!! 谢谢

理论力学 方面困难求帮助!!

实际应用是这样的,不知道我之前简化的是否正确?
理论力学 方面困难求帮助!!-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

woguanni

银虫 (初入文坛)

2楼2015-05-09 09:15:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanyy1988

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
woguanni: 金币+15, 有帮助 2015-05-11 08:39:55
兄弟你简化的也太厉害了,把结构都改变了,最好还是一个连接杆一个连接杆的算,这样子才能算的准确,

[ 发自小木虫客户端 ]
3楼2015-05-09 09:21:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanyy1988

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
woguanni: 金币+30, ★★★很有帮助 2015-05-11 08:40:16
按照你简化的受力图,如果你的B点是固定死的话,那么这个简化图分析A点受力就是静不定问题了,需要多一个变形协调方程,因为B点固定,不仅可以承受弯矩,还可承受X方向和Y方向的力,而A点只能有水平方向X方向的力(不考虑竖直方向上的摩擦力)

[ 发自小木虫客户端 ]

» 本帖已获得的红花(最新10朵)

4楼2015-05-09 09:28:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

woguanni

银虫 (初入文坛)

送红花一朵
引用回帖:
4楼: Originally posted by hanyy1988 at 2015-05-09 09:28:36
按照你简化的受力图,如果你的B点是固定死的话,那么这个简化图分析A点受力就是静不定问题了,需要多一个变形协调方程,因为B点固定,不仅可以承受弯矩,还可承受X方向和Y方向的力,而A点只能有水平方向X方向的力(不 ...

可否帮我简单计算一下啊,现在实在是毫无头绪,谢谢啦
5楼2015-05-09 10:44:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

er0012

铁虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
woguanni: 金币+20, ★★★很有帮助 2015-05-11 08:40:31
p点仅受向下的力的话就与lb无关
6楼2015-05-10 09:15:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
woguanni: 金币+20, ★★★很有帮助 2015-05-11 08:40:39
若楼主模型简化无问题,则A点的受力与角度a、Lb的确没有关联。
7楼2015-05-10 12:44:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanyy1988

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
woguanni: 金币+15, 有帮助 2015-05-11 08:40:44
能不能把下面的图弄清楚点,关键是结构形式

[ 发自小木虫客户端 ]
8楼2015-05-10 15:07:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

云暮微澜

铜虫 (小有名气)

你是怎么算的,我怎么算的和角有关,我用三力汇交原理算的
9楼2015-05-15 16:22:39
