[求助] 各位大神，ansys热力耦合分析相关问题求解答，谢谢！ 已有1人参与

各位大神，ansys热力间接耦合分析，出现如下问题，求解答。。。

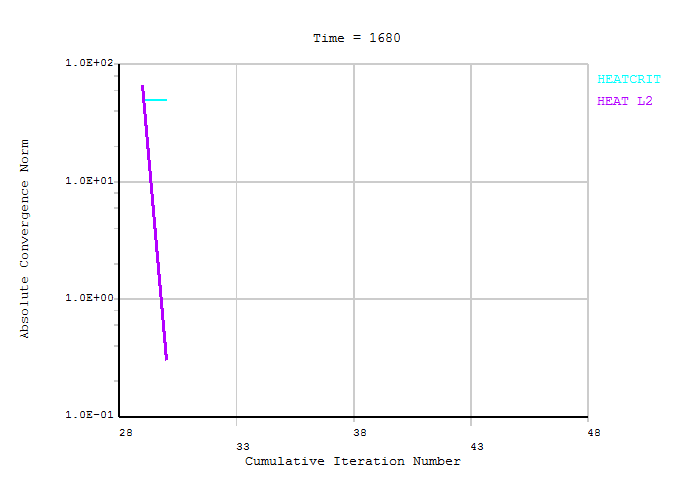

在进行热分析过程中没有出现问题，收敛图如下：
各位大神，ansys热力耦合分析相关问题求解答，谢谢！

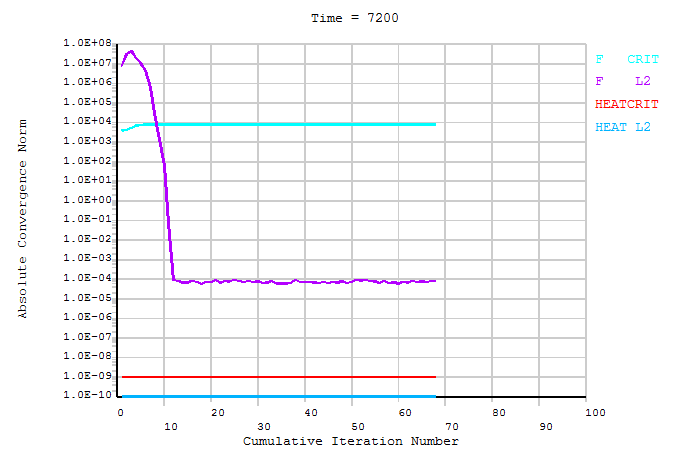

而进行结构分析时收敛图却如下：
​各位大神，ansys热力耦合分析相关问题求解答，谢谢！-1
并从结构分析开始求解至结束期间每隔2、3秒就出现一个如下的警告：
*** WARNING ***   SUPPRESSED MESSAGE    CP =    1116.156   TIME= 10:14:36
A reference heat flow value times the tolerance is used by the
Newton-Raphson method for checking convergence.  The calculated
reference HT FLOW CONVERGENCE VALUE= 0 is less than a threshold.  This
threshold defaults to 1.0e-6 or is specified as MINREF on the CNVTOL
command.  Check results carefully.
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-05-08 10:52:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
Asher0052: 金币+5 2015-05-10 00:51:53
Asher0052: 金币+5, ★★★很有帮助 2015-05-10 14:27:41
估计是你结构分析时的单元类型不对。
请介绍一下：热分析和结构分析分别使用了什么单元。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

Asher0052
2楼2015-05-08 21:36:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Asher0052

银虫 (初入文坛)
引用回帖:
2楼: Originally posted by shgao20 at 2015-05-08 21:36:28
估计是你结构分析时的单元类型不对。
请介绍一下：热分析和结构分析分别使用了什么单元。

你好，我热分析采用的是solid70和link33单元，结构分析采用的是solid185和link10单元，其中link33和link10是用于两实体间的螺栓连接
赞一下 回复此楼
3楼2015-05-09 08:34:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Asher0052

银虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by shgao20 at 2015-05-08 21:36:28
估计是你结构分析时的单元类型不对。
请介绍一下：热分析和结构分析分别使用了什么单元。

这是详细热分析到结构分析单元转换的命令流：
et,3,solid185                    !定义结构分析单元
et,4,link10
et,5,targe170                   !定义接触单元
et,6,conta173
allsel
esel,s,type,,1                   !将单元类型1全部转换为单元类型3
emodif,all,type,3
allsel
esel,s,type,,2                   !将单元类型2全部转换为单元类型4
emodif,all,type,4
etdele,1                           !删除单元类型1、2
etdele,2
numcmp,type                  !压缩单元类型号
其中单元1和2分别为热分析时的solid70和link33单元，结构分析中用到接触单元，所以在此又定义了单元5、6，望指教，谢谢！
赞一下 回复此楼
4楼2015-05-09 10:59:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

1  单元的转换一般应该通过 ETCHG 命令自动执行。
    菜单路径是：
       Main Menu>Preprocessor>Element Type>Switch Elem Type
    或使用命令：
       ETCHG, TTS
2  link33 单元应该转换为 link180 单元。
3  转换之前 (或之后) 需要删除所有的热边界条件。
赞一下 回复此楼
5楼2015-05-10 11:43:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Asher0052

银虫 (初入文坛)
引用回帖:
5楼: Originally posted by shgao20 at 2015-05-10 11:43:54
1  单元的转换一般应该通过 ETCHG 命令自动执行。
    菜单路径是：
       Main Menu>Preprocessor>Element Type>Switch Elem Type
    或使用命令：
       ETCHG, TTS
2  link33 单元应该转换为 l ...

我现在把link33单元转化为link180单元了，热边界也删除了，但还是出现这个警告
赞一下 回复此楼
6楼2015-05-10 14:27:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)
你遇到的是一个警告信息，原因是收敛准则的设置可能有问题 (或者没有设置)。同时，这个警告信息只是让你仔细检查一下计算的结果，并不是说结果一定不对。通常可以忽略该警告，待计算结束后通过对结果的分析来判断是否要采取措施和采取什么措施。
  你可以看一下是否得到了结果，如果确实得到了结果，则需要分析一下该结果是否合理可信。如果感觉结果有问题，可以重新设置一下收敛准则 - 比如使用如下收敛准则：
        CNVTOL, HEAT,  ,  0.001, L2,  -1
具体可以看一下帮助文件中关于 CNVTOL 命令的内容。
赞一下(1人) 回复此楼
7楼2015-05-11 08:01:02
