[求助] COMSOL新手,关于COMSOL的简单程序求助,求大神随手帮忙 已有1人参与

小弟方向是压电能量回收技术,刚刚接触COMSOL,最近在做一个两自由度悬臂梁振动的仿真,程序很简单,但是就是有个很明显的错误不知道怎么解决,求大神随手帮忙,20金币求别嫌少。
comsol版本为4.4
下面介绍程序:

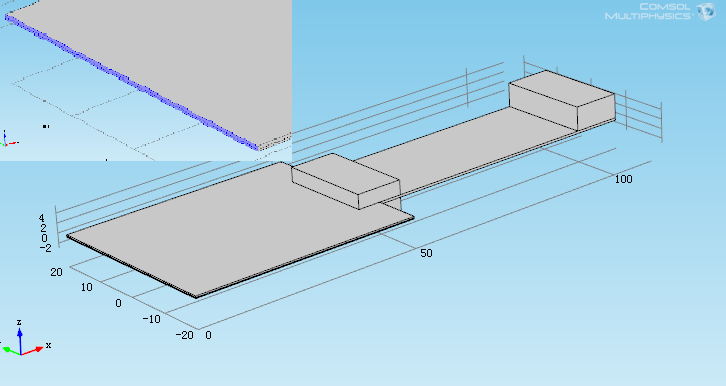

这个振动装置有两个量复合而成,左侧宽的梁为压电梁,分两层,上层为金属基板(铜),下层为压电陶瓷,两个梁由中间的两个质量块夹紧连接,右侧柔性梁为铜,端部也黏有一个质量块,3个质量块材料均为铜。整个装置是固定在一个垂直于震动台的竖版上(压电梁端部(左侧侧面固定)),竖版固定在振动台上,振动台提供一个振幅为0.5mm的正弦震动。

对左侧压电梁侧面指定了一个正弦的位移,进行瞬态求解,解出来后,对指定位移的面上的一个点进行z方向位移计算,得到曲线发现并不是正确的正弦位移,问题就出现在这里。希望各位大神指点迷津。

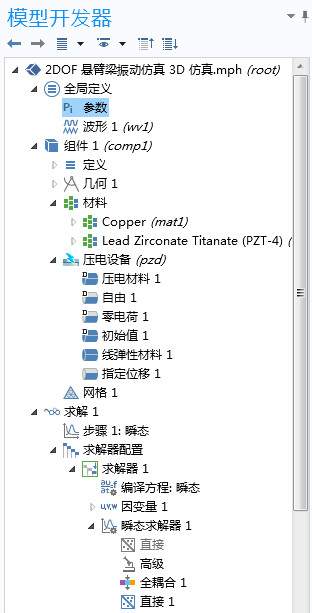

下面会附上部分程序截图和程序。

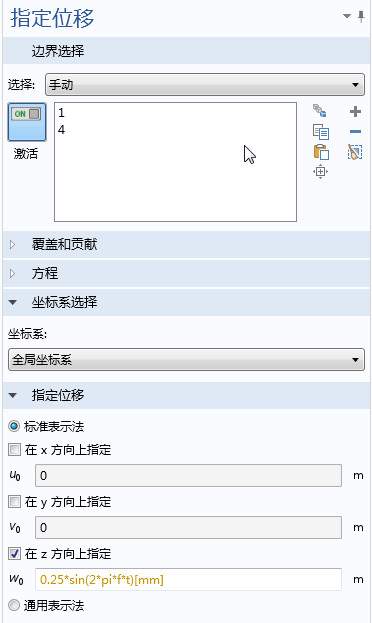

指定位移里 f=5Hz。 位移方程为y=0.25*sin(2*pi*f*t)[mm]
希望大神指点。COMSOL新手,关于COMSOL的简单程序求助,求大神随手帮忙


COMSOL新手,关于COMSOL的简单程序求助,求大神随手帮忙-1


COMSOL新手,关于COMSOL的简单程序求助,求大神随手帮忙-2
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : 2DOF_悬臂梁振动仿真_3D_仿真.mph
  • 2015-05-07 15:17:20, 321.5 K

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

walker57

新虫 (小有名气)

【答案】应助回帖

内容已删除
高速相机摄影测量、分析
2楼2015-05-19 10:08:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

584327117

金虫 (小有名气)

土豆

努力提高自己的利用率
3楼2015-10-07 08:40:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

惠儿的

新虫 (初入文坛)

4楼2017-12-19 18:01:00
