[求助] comsol 后处理的问题 已有1人参与

请问：我在用comsol模拟微流体后，后处理画流线时，当流道有阻块时采用起始边界控制（我有两个入口，采用一个蓝色，一个红色的流线颜色），流线越往后条数越少，无法达到前后流线数目一致，而且也不能填满整个流道，我应该怎么做？谢谢！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-05-05 16:11:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

albertwowwow

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
lm200944021: 金币+15, ★★★很有帮助 2015-05-07 08:34:14
这是正常的现象，对于微流体，有一种叫inertial focusing的作用，就是遇到弯曲之后，流线趋于集中的现象
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

lm200944021
2楼2015-05-06 08:54:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lm200944021

木虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by albertwowwow at 2015-05-06 08:54:43
这是正常的现象，对于微流体，有一种叫inertial focusing的作用，就是遇到弯曲之后，流线趋于集中的现象

谢谢，那趋于集中，怎么流到后来，流线数还少了呢？

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2015-05-06 12:45:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

albertwowwow

木虫 (小有名气)
引用回帖:
3楼: Originally posted by lm200944021 at 2015-05-06 14:45:02
谢谢，那趋于集中，怎么流到后来，流线数还少了呢？
...

这个是后处理的问题，流线后处理中有advanced，其中integration tolerance还有maximum number of integration steps的调整会对流线的准确性产生比较大的影响。不过即使有断的流线也无所谓，能表达流动趋势就行了
赞一下 回复此楼
4楼2015-05-06 14:28:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

albertwowwow

木虫 (小有名气)

【答案】应助回帖

引用回帖:
3楼: Originally posted by lm200944021 at 2015-05-06 14:45:02
谢谢，那趋于集中，怎么流到后来，流线数还少了呢？
...

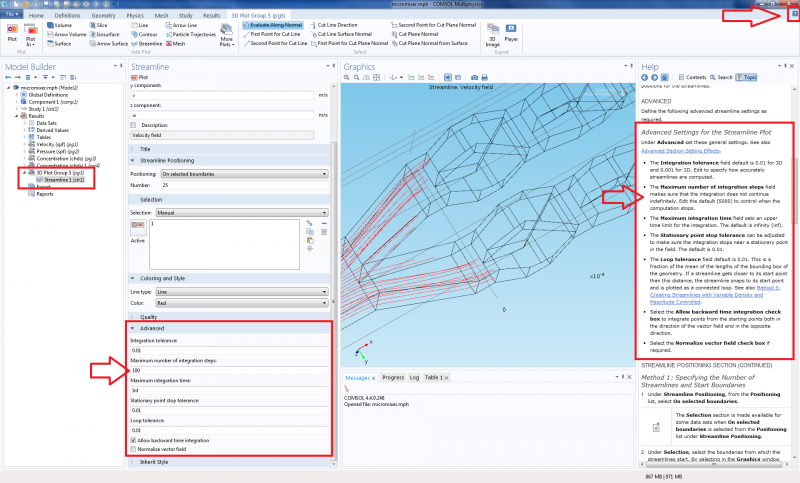

如图所示
comsol 后处理的问题
赞一下 回复此楼
5楼2015-05-06 14:31:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lm200944021

木虫 (初入文坛)
引用回帖:
5楼: Originally posted by albertwowwow at 2015-05-06 14:31:49
如图所示

...

谢谢，我试试。

[ 发自小木虫客户端 ]
回复此楼
6楼2015-05-06 21:29:28
