comsol传感器频率特性分析
|
|

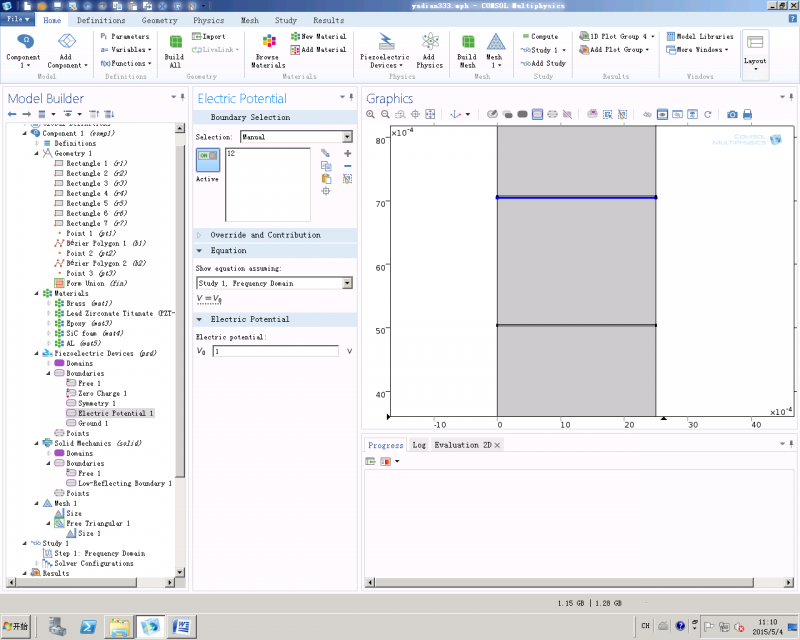

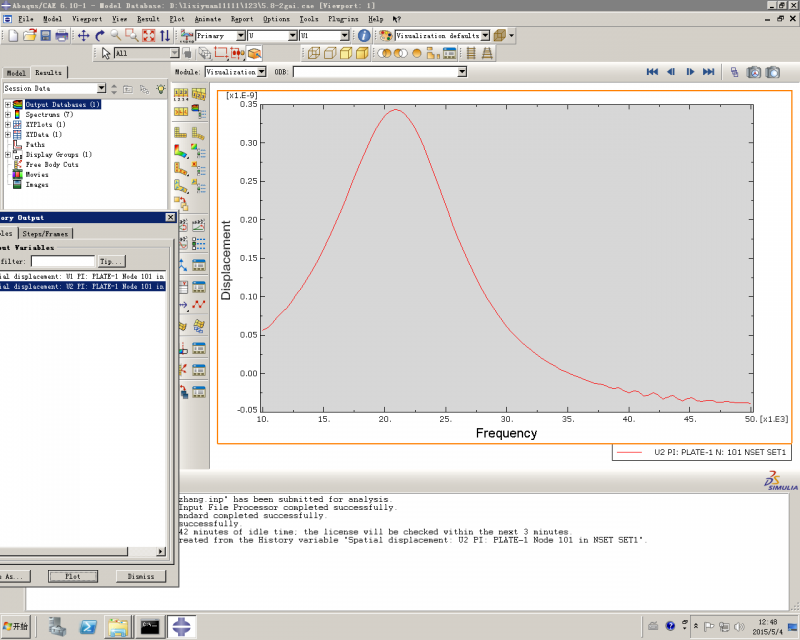

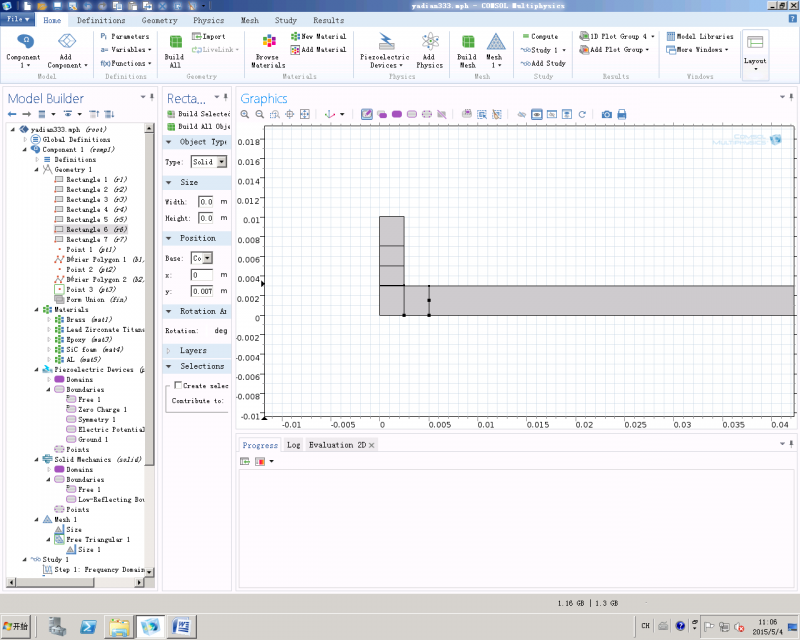

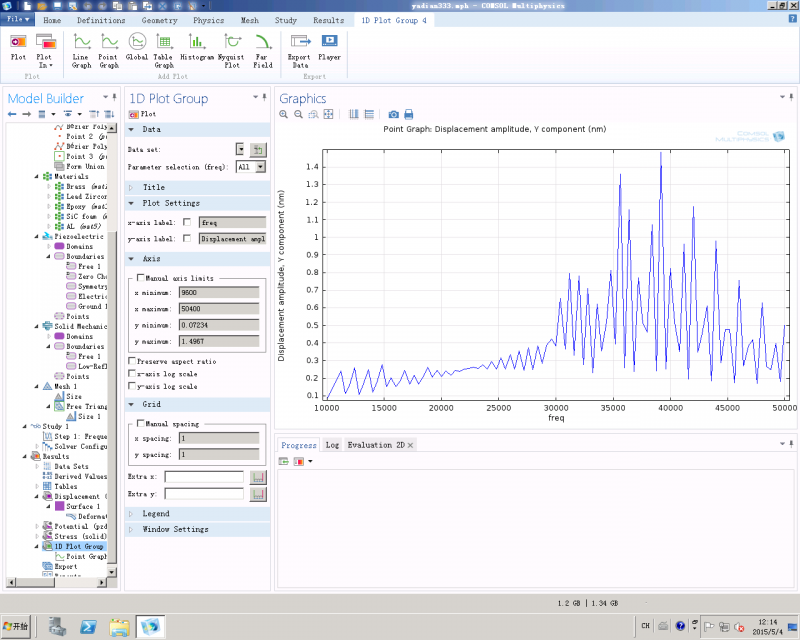

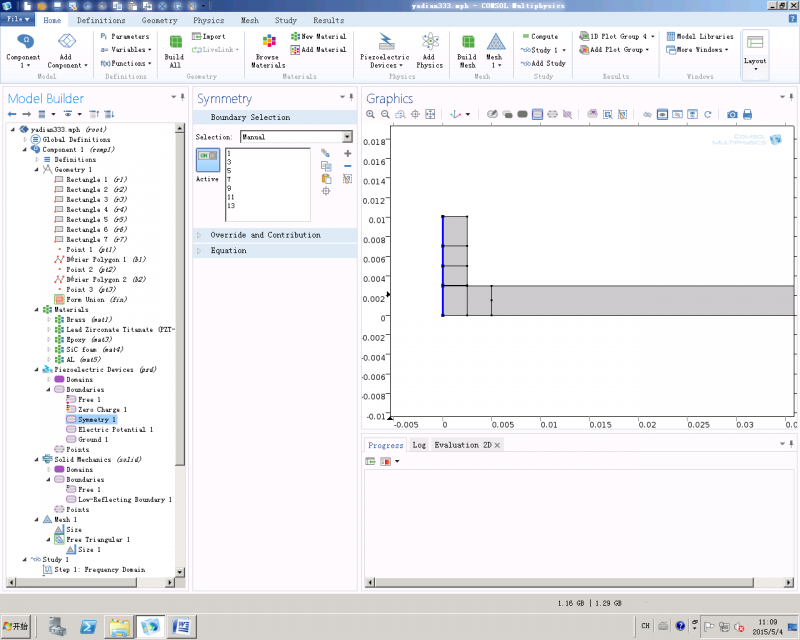

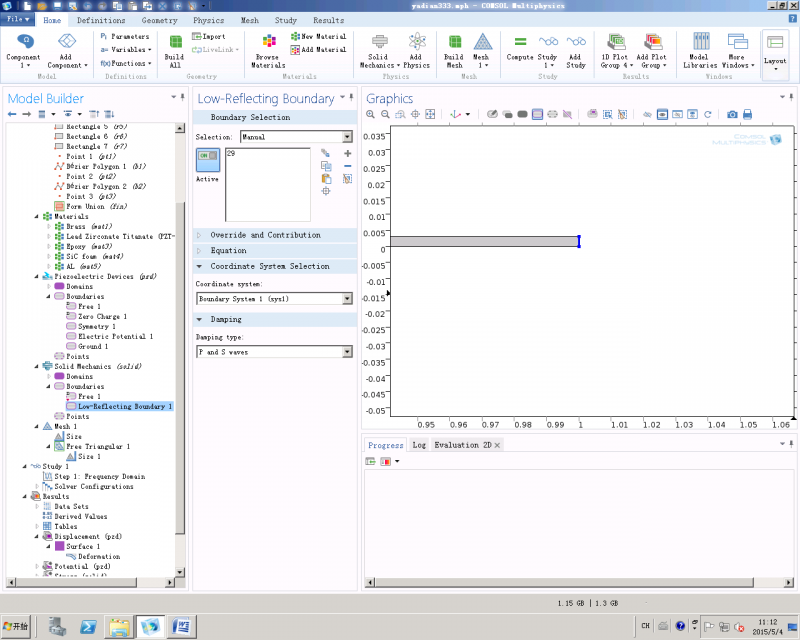

建立实体模型由上到下依次为： 名称 尺寸宽×高（m） 背衬 0.0025×0.006 环氧树脂薄层 0.0025×0.000025 PZT 0.0025×0.002 环氧树脂薄层 0.0025×0.000025 内衬 0.0025×0.002 铝板 1×0.003 设铝板左边与下边的交点为原点，（0.005,0.0015）点为接收点 材料属性： PZT材料为PZT-5H 背侧材料参数为： 密度8400kg/m3 杨氏模量：1.08E11Pa 泊松比：0.333 环氧树脂材料参数： 密度：1200kg/m3 杨氏模量：2.8E9Pa 泊松比：0.345 内衬材料属性为： 密度：258kg/m3 杨氏模量：2.5E9Pa 泊松比：0.222 铝板材料属性： 密度：2780kg/m3 杨氏模量：7.3E10Pa 泊松比：0.333 所建模型图示如下： http://image.keyan.cc/data/bcs/2015/0505/bw125h3779427_1430788722_950.png 所选模块为压电模块和固体力学模块耦合 所施加的条件为： 对称边界，设置如下图所示： http://image.keyan.cc/data/bcs/2015/0505/bw125h3779427_1430788790_479.png 在压电块上侧设置电压激励，数值为1： http://image.keyan.cc/data/bcs/2015/0505/bw125h3779427_1430788791_410.png 压电块的下侧设置为ground： http://image.keyan.cc/data/bcs/2015/0505/bw125h3779427_1430788792_949.png 在铝板的右侧设置低反射边界： http://image.keyan.cc/data/bcs/2015/0505/bw125h3779427_1430788793_168.png 网格为自由四边形，最大尺寸为0.00025m。 频率段为10000到50000，点数为101 结果处理为一维绘图的点绘制，x轴不变即频率，y轴为y方向的displacement。 所得结果为： http://image.keyan.cc/data/bcs/2015/0505/bw125h3779427_1430788795_395.png 最终想要得到的结果： http://image.keyan.cc/data/bcs/2015/0505/bw125h3779427_1430788796_503.png 是施加边界条件的问题，步进设置的问题还是后处理的原因，还是建模时有些问题没有考虑到，请指教！谢谢！  1.png  2.png  3.png  4.png  5.png  6.png  7.png |
