[交流] Samcef field超单元生成

在大型复杂的机构中,为了节省计算资源,保证计算精度,常需要利用超单元对部件进行柔性化。Samcef field中超单元生成的步骤比较简单,计算完成后也没有可显示的计算结果。有些重要的步骤需要考虑,否则生成的超单元难以与其他部件连接。两个比较容易忽略的操作步骤是:将连接几何点设置为“not a datum”;将连接点在assembly中设置为“retained nodes”这样才能与其他部件进行连接。

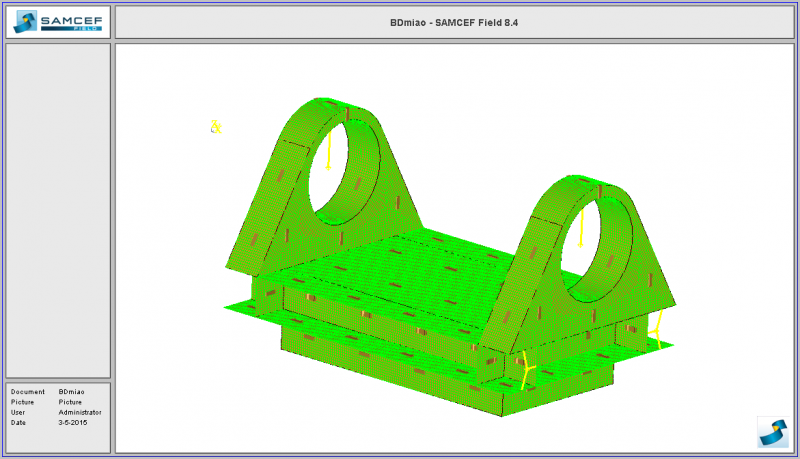

        以直驱风机的底座为例,进行了超单元生成的操作,视频网址:
http://v.youku.com/v_show/id_XOTQ2MDk4MzI0.html
http://pan.baidu.com/s/1ntOfKTF

Samcef field超单元生成
