[求助]
求助！关于在CCD镜头前加装光学装置：汇聚多个光源 已有1人参与
|
|

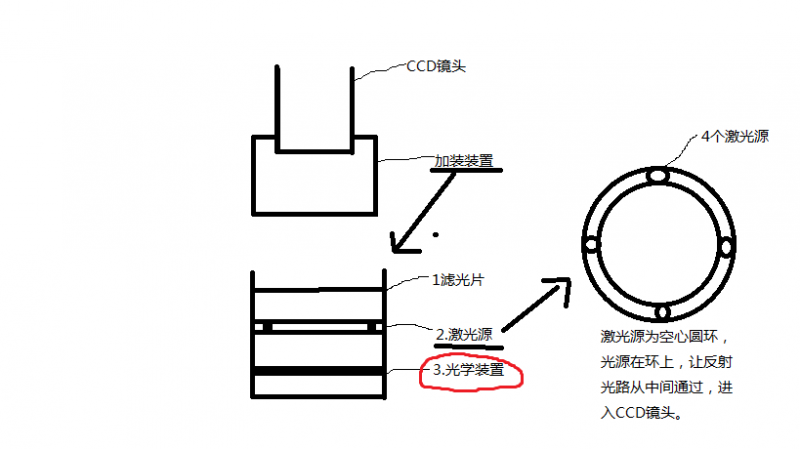

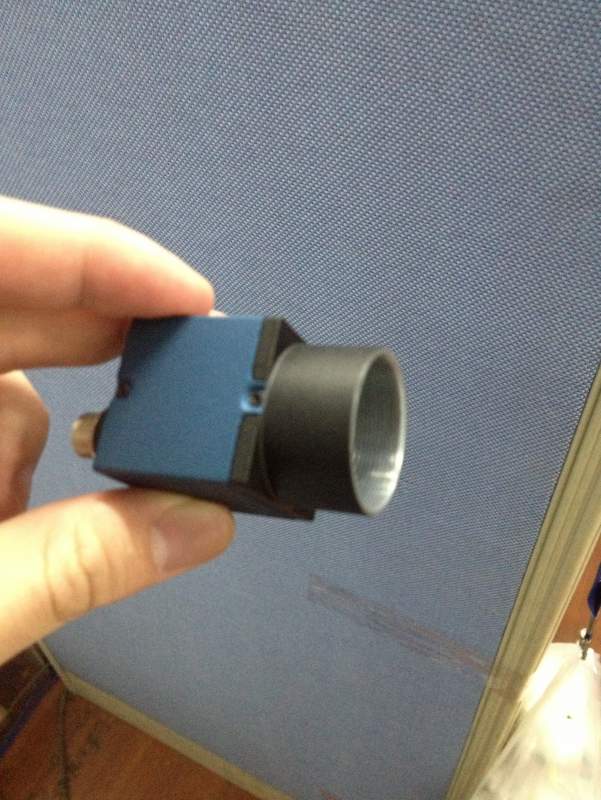

目的：找到一种 光学装置（其实就是镜片）： 1.适合装在CCD镜头上 2.能够汇聚激光源 背景介绍： 具体情况见下图，图1是实验室用于采集焊接过程的CCD镜头，直径大概为20-30mm。 需要在这类镜头上加装一个装置。 装置的大致设计如图2. 装置内需装有：1.滤光片 2.激光源 3.光学装置 由图可知，激光源总共是4个，分布在空心环的四个角落，光学装置的目的就是将这四个激光源汇聚起来，在焊接区域上形成一个大概30X30的区域。且这个区域是可调、可移动、可变大变小的。 之所以将中心设置成空心，是为了便于反射光反射进入CCD镜头。 现在的问题就是，老师不知道用什么样的镜片来做、或设计来做出这个光学装置，所以想请教大家，有没有人有相关的经验。  1.jpg  2.png |
回复此楼» 猜你喜欢
上海工程技术大学激光智能制造课题组｜2027级博士研究生招生公告
已经有6人回复
-
上海工程技术大学激光智能制造课题组招收博士研究生
已经有8人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有3人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有3人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有3人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有4人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有3人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有4人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 想咨询一下带CCD的光学显微镜镜，求推荐？
已经有12人回复
- 光学显微镜未完成聚焦前的重影原理
已经有4人回复
- 关于CCD测量精度
已经有6人回复
- 关于用显微镜用CCD相机拍生物表皮的效果问题
已经有4人回复
- 【求助】想给实验室的光学显微镜配置一个CCD摄像头，请问有没有推荐啊 谢谢了
已经有13人回复
2楼2015-05-03 06:30:30
3楼2015-05-04 15:44:23
|
喔，原来是你的老师也不知道怎样做，我看了还以为是你不知道老师是怎样做出来的，想偷关子呢？ 那就更简单（复杂）了。 像画功能图一样，先把要求的光路设想描绘出来，就知道有没有现成的设备了。没有的话就画成光路图。然后按照光路图要求设计个镜头不就是了？不会的话找个镜头设计软件。镜头的设计都是几何问题。几何光学图能画出来的，镜头就能设计出来。画不出，就说明你对镜头的要求还不明确。不符合光学的几何规律的镜头是做不出的。单片的镜头不是万能的，不行的画，把光引出去再绕回来，空间的距离一加大，好多问题都好解决。譬如说把你的激光源反过来（横过来），照到一个凹面的反光镜上，再把四股光聚焦到一点，再通过镜片吧聚焦中的光变成单根的点光源。然后你要照到哪里都是单根的光了……，反中你先要把管路考虑成是可行的。 |
