[求助] 求大神分析这三种涂层由这三张图能分析出什么结论 已有2人参与

非本专业的，但是由于论文中涉及到了电化学腐蚀的问题，希望大神能够帮忙，越具体越好，就是有这三张图片得到什么结论，或者分析出什么东西，最好能和理论知识相联系的最好了，谢谢大家

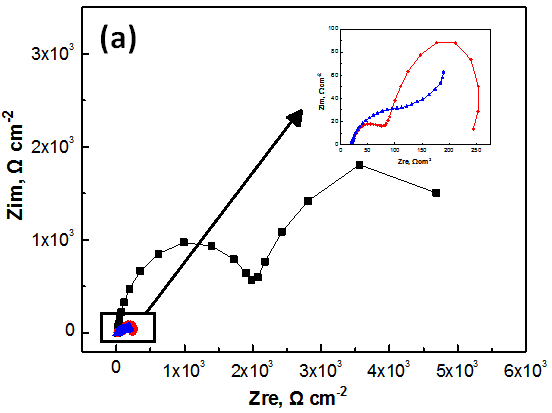

求大神分析这三种涂层由这三张图能分析出什么结论

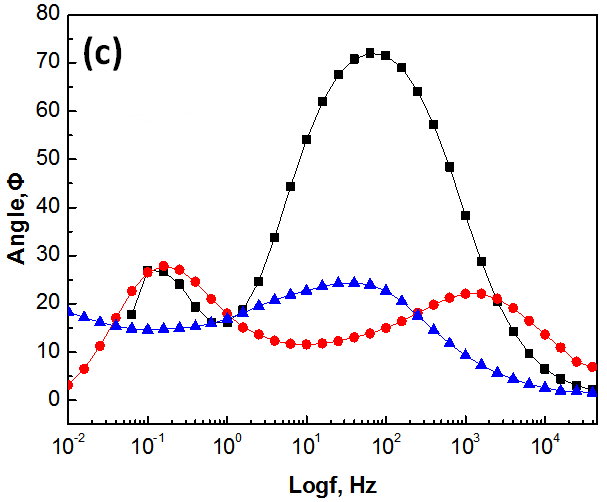

求大神分析这三种涂层由这三张图能分析出什么结论-1

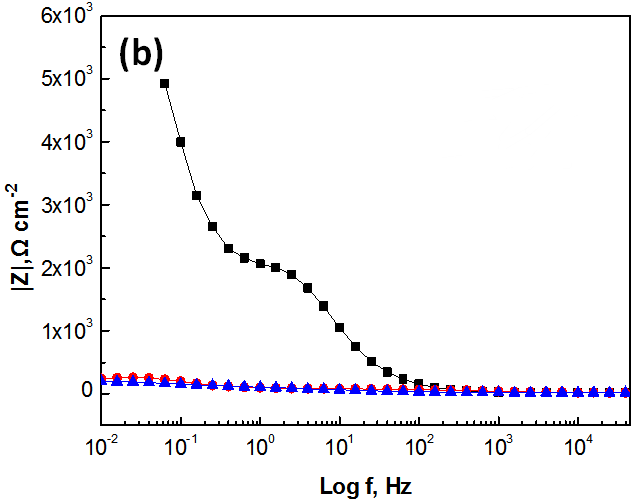

求大神分析这三种涂层由这三张图能分析出什么结论-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-04-28 20:52:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
1. 红色和黑色线都有两个界面反应，前一个小，而后一个大很多，后面的界面反应占据速控步骤，当前测试频率，几乎没有扩散的存在；
2.黑色线的阻抗范围远大于红色的...
3.蓝色线代表一个界面反应和斜线表示的扩散阻抗；
对比图3，发现蓝色的半圆和红线黑线的第一个界面反应频率相当，表示蓝色没有第二个界面反应，或者阻抗值太小到可以忽略..
赞一下(1人) 回复此楼
何处高楼无可醉，谁家红袖不相怜！
2楼2015-04-28 21:01:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

binbinitaly

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
但就耐蚀性能而言可以根据低频的阻抗模值来分析，在最低频率下，黑色的阻抗值明显大于红色和蓝色，所以根据这一判据可以认为黑色的耐蚀性最好，红色和蓝色的差别不大。从腐蚀机理的角度讲，这三个都存在两个时间常数，尤其是黑色和蓝色，说明已经发生了界面反应。具体的进一步分析可以考虑等效电路拟合
赞一下(1人) 回复此楼
既然选择了远方，便只顾风雨兼程！时间是检验一切的唯一标准！
3楼2015-04-29 08:31:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

moutainm

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by binbinitaly at 2015-04-29 08:31:53
但就耐蚀性能而言可以根据低频的阻抗模值来分析，在最低频率下，黑色的阻抗值明显大于红色和蓝色，所以根据这一判据可以认为黑色的耐蚀性最好，红色和蓝色的差别不大。从腐蚀机理的角度讲，这三个都存在两个时间常数 ...

能不能用三个图的数据做一下比较，得出其他结论啊，等效电路拟合我这也做了，需要的话我发给你看看然后给分析一下呢？万分感谢啊
赞一下 回复此楼
4楼2015-04-29 16:38:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

binbinitaly

铁杆木虫 (著名写手)
引用回帖:
4楼: Originally posted by moutainm at 2015-04-29 16:38:57
能不能用三个图的数据做一下比较，得出其他结论啊，等效电路拟合我这也做了，需要的话我发给你看看然后给分析一下呢？万分感谢啊...

这三个图之间得到的信息是相互补充的，有些信息是重复的，比如在有些情况下根据Nyquist图和相位角-频率图都能大致确定时间常数。所以不太明白你所说的三个图的数据做一下比较是什么意思。根据等效电路可以分析出好多信息，比如与耐蚀性有关的电荷转移电阻或者极化电阻，比如反应机理，有warburg阻抗时说明反应受扩散控制，等等。具体的你可以找几篇靠谱的文献，看看人家是怎么分析，仿照人家分析就可以了。
赞一下 回复此楼
既然选择了远方，便只顾风雨兼程！时间是检验一切的唯一标准！
5楼2015-04-29 20:47:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

moutainm

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by langzhizhou at 2015-04-28 21:01:31
1. 红色和黑色线都有两个界面反应，前一个小，而后一个大很多，后面的界面反应占据速控步骤，当前测试频率，几乎没有扩散的存在；
2.黑色线的阻抗范围远大于红色的...
3.蓝色线代表一个界面反应和斜线表示的扩散阻 ...

你好，非常感谢你的回复，但是能由着三个图看出哪个的防腐效果更好吗，从哪些地方可以看出来呢，谢谢啦
赞一下 回复此楼
6楼2015-05-07 09:36:54
