[求助]
利用APDL在两闭合曲线上关键点ID号错连的建模问题
|
|

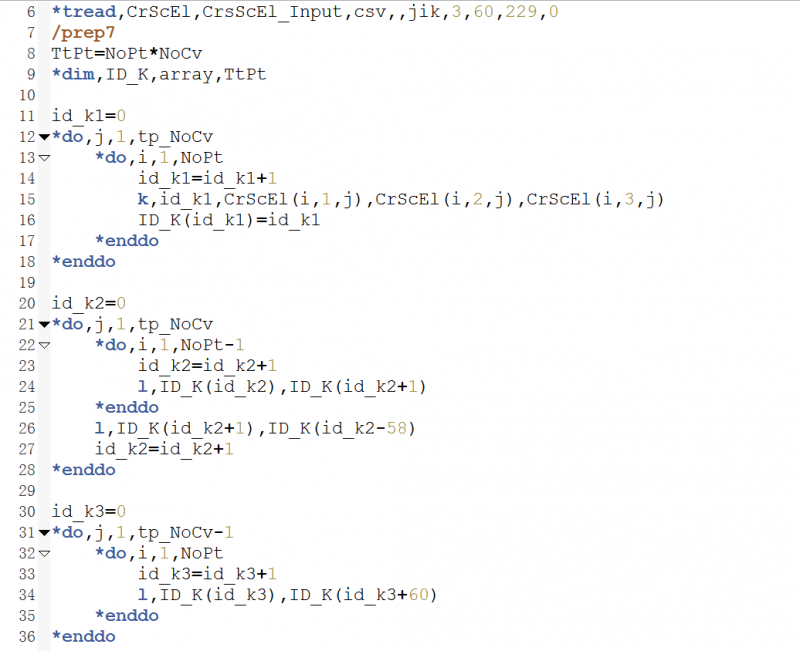

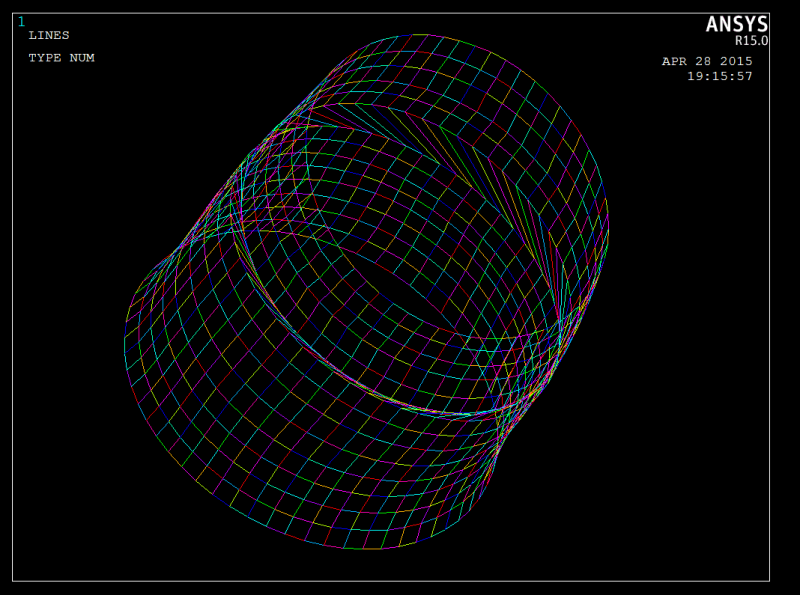

本人采用的建模方法，关键点，到四边形壳单元。 首先，导入关键点（由第三方软件生成），可以获得每点的ID号。 然后，通过利用关键点ID相邻的关系，建立两点之间连线。 但其后发现，相邻的两圈之间的节点号发生错位，并不按之前的规律排布。造成如图中斜线连接。 请问，有什么方法，可以纠正节点ID排布？以达到，全四边形连接。 相关命令见图2.  temp.png  她.png  t.png |
