樱木花道123

铜虫 (小有名气)

[求助] 交流阻抗 已有1人参与

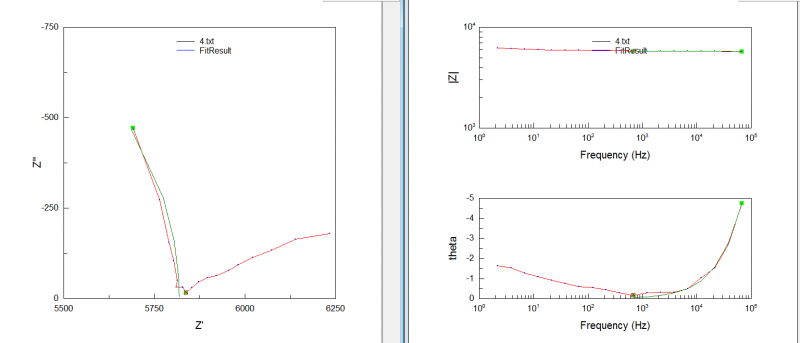

请问这是什么情况？如何拟合

交流阻抗
回复此楼

» 猜你喜欢
energy storage
1楼 2015-04-27 23:03:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
樱木花道123: 金币+2, ★★★很有帮助 2015-04-28 10:16:12
LZ你这个基本上没法拟合..
能说说你这个体系是什么吗？  通常应该是什么样的图形？
最简单的阻抗Nyquist图是半圆和斜线；
LZ你这个前半段能确认是半圆的一部分吗？如果能，在提高测试频率，从100W开始测试；
如果前面半段是乱点，重新测试几次，取效果好的图像再来考虑拟合
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
2楼2015-04-27 23:21:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

樱木花道123

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by langzhizhou at 2015-04-27 23:21:06
LZ你这个基本上没法拟合..
能说说你这个体系是什么吗？  通常应该是什么样的图形？
最简单的阻抗Nyquist图是半圆和斜线；
LZ你这个前半段能确认是半圆的一部分吗？如果能，在提高测试频率，从100W开始测试；
如 ...

这是氯化钾溶液，两电极体系测量的，前面的半圆只有一半，现在的频率是100000到1Hz

[ 发自小木虫客户端 ]
赞一下 回复此楼
energy storage
3楼2015-04-28 09:18:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

引用回帖:
3楼: Originally posted by 樱木花道123 at 2015-04-28 09:18:09
这是氯化钾溶液，两电极体系测量的，前面的半圆只有一半，现在的频率是100000到1Hz
...

如果lz能确认前面半段曲线是容抗弧的一部分，想要精确拟合的话，就需要把整个（至少大半个）半圆体现出来；
1. 提高到100万HZ开始测试，现在大部分仪器都可以办到的；
2. 试试低温下测试；
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
4楼2015-04-28 20:50:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

樱木花道123

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by langzhizhou at 2015-04-28 20:50:30
如果lz能确认前面半段曲线是容抗弧的一部分，想要精确拟合的话，就需要把整个（至少大半个）半圆体现出来；
1. 提高到100万HZ开始测试，现在大部分仪器都可以办到的；
2. 试试低温下测试；...

电化学工作站就是从100万Hz开始的
赞一下 回复此楼
energy storage
5楼2015-04-30 16:14:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
