[求助] 求助!关于在CCD镜头前加装光学装置:汇聚多个光源

目的:找到一种 光学装置(其实就是镜片):
1.适合装在CCD镜头上
2.能够汇聚激光源

背景介绍:

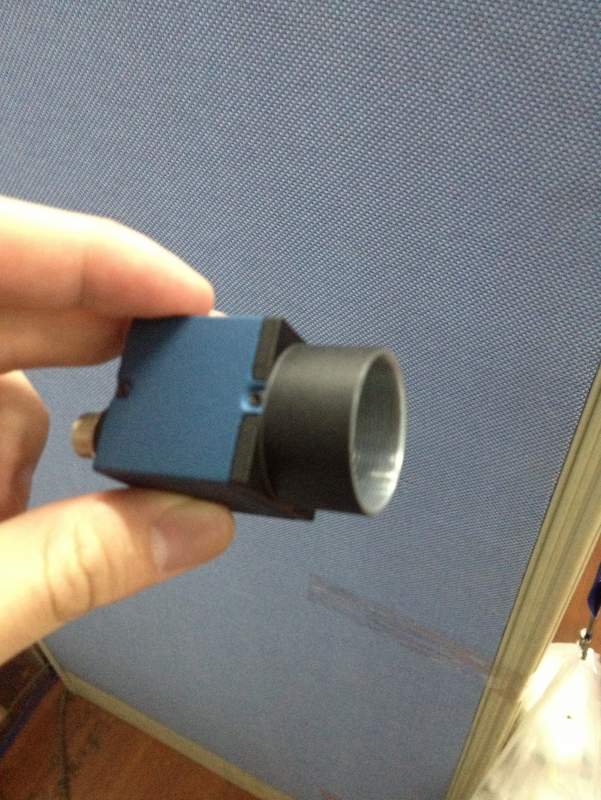

具体情况见下图,图1是实验室用于采集焊接过程的CCD镜头,直径大概为20-30mm。
需要在这类镜头上加装一个装置。

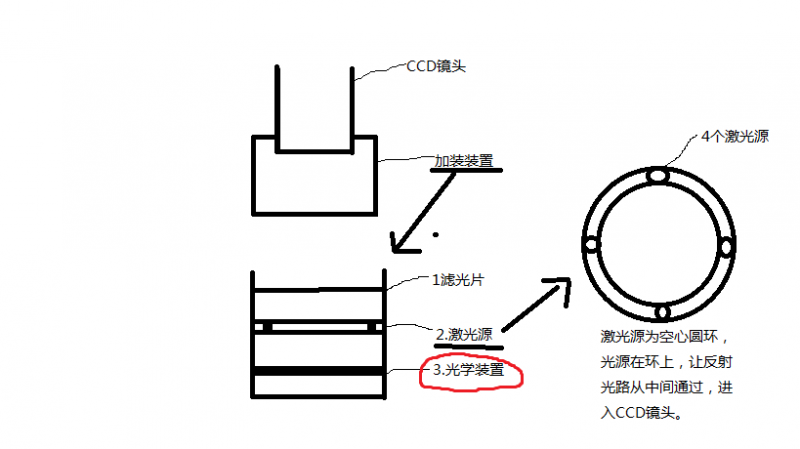

装置的大致设计如图2.

装置内需装有:1.滤光片  2.激光源  3.光学装置
由图可知,激光源总共是4个,分布在空心环的四个角落,光学装置的目的就是将这四个激光源汇聚起来,在焊接区域上形成一个大概30X30的区域。且这个区域是可调、可移动、可变大变小的。
之所以将中心设置成空心,是为了便于反射光反射进入CCD镜头。

现在的问题就是,老师不知道用什么样的镜片来做、或设计来做出这个光学装置,所以想请教大家,有没有人有相关的经验。
