求教hypermesh中的CFD Tetramesh With BL和W/oBL 含义 已有1人参与
|

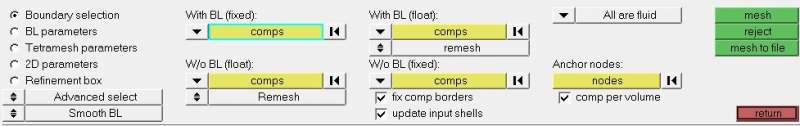

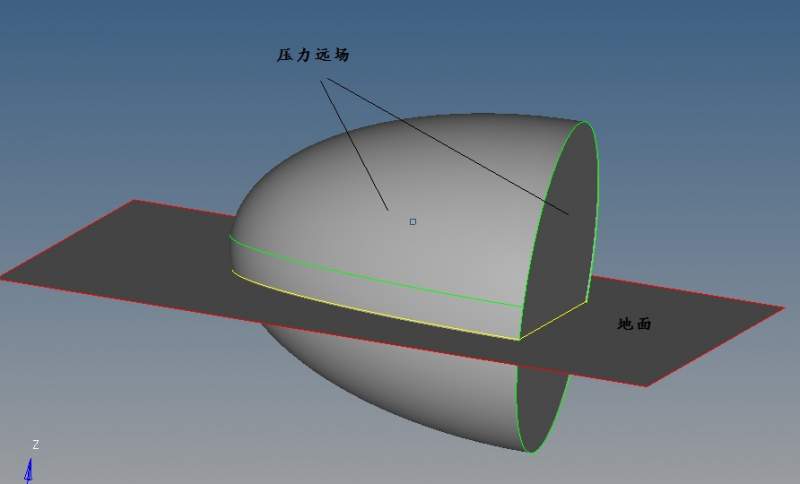

请问大侠们，CFD Tetramesh中CFD Tetramesh With BL和W/oBL 含义是什么，打算用hypermesh做fluent前处理，模拟飞行器贴着地面飞行，计算地效应作用产生的附加升力。用半个椭球作为压力远场，飞行器位于压力远场中心，椭球面和后面的截面定义为pressure-farfield,飞行器表面定义为wall,并且把上表面和下表面分开，分别命名为upper和lower，如图所示，这里 With BL和W/oBL 应分别选择什么？新手诸多不懂， 烦请虫友们赐教，  CFDmesh.jpg  压力远场.jpg |
回复此楼» 猜你喜欢
Journal of Mechanical Science and Technology审稿流程
已经有10人回复
-
英国格拉斯哥大学机器人方向招校奖博士生
已经有11人回复
-
工程热物理与能源利用论文润色/翻译怎么收费?
已经有128人回复
-
燕山大学机械工程学院Marian Wiercigroch院士团队招收2026年博士5人
已经有0人回复
-
招收2026年秋季入学博士生1名（北京科技大学 力学超材料/机器学习/增材制造相关方向）
已经有21人回复
-
中国地质大学（北京）工程技术学院薛启龙课题组招收2026年博士生
已经有3人回复
-
招收硕，博士，博士后及联培：设备状态监测， 可靠性与维护，人工智能，图像处理
已经有0人回复
-
招收26年秋季入学博士生（北科大高精尖学院 力学超材料/机器学习/增材制造相关方向）
已经有18人回复
-
粉末热压生坯代加工
已经有0人回复
-
萌生出自己或许不适合搞科研的想法，现在跑or等等看？
已经有4人回复
海角下的秘密
新虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 142.8
- 散金: 4
- 帖子: 31
- 在线: 26.8小时
- 虫号: 2874827
- 注册: 2013-12-16
- 专业: 系统科学与系统工程
2楼2015-04-23 10:59:53
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
海角下的秘密: 金币+10, ★★★很有帮助, 多谢啦，金币不多，略表谢意，哈哈，以后多向您请教～ 2015-04-24 12:05:32
感谢参与，应助指数 +1
海角下的秘密: 金币+10, ★★★很有帮助, 多谢啦，金币不多，略表谢意，哈哈，以后多向您请教～ 2015-04-24 12:05:32
|
把help文件里面的解释贴出来吧，hm虽然比较熟悉，可惜本人不是搞CFD的，只能帮你到这里了。 With BL (fixed/float): This selects tria/quad elements that define the surface area on which you need to generate boundary layers. If a refinement box includes boundary shells selected via the With BL (float) selector and the remesh option is used, the surface elements are remeshed using the element size assigned to the refinement box. W/o BL (fixed / float) This selects tria/quad elements that define the boundary regions where a boundary layer is not desired. The option W/o BL (fixed) can be used, for example, if two adjacent volumes are meshed sequentially and a matching interface has to be ensured. In that case the common interface elements have to be selected as W/o BL (fixed). |
3楼2015-04-23 18:06:51
