| 查看: 562 | 回复: 4 | ||
| 本帖产生 1 个 翻译EPI ，点击这里进行查看 | ||
584032783木虫 (职业作家)
|
[求助]
求大神
|
|
|

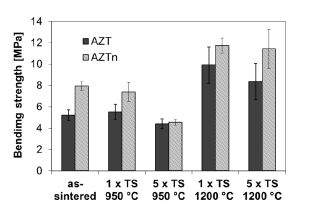

RESULTS AND DISCUSSION AZT ceramic Fig. 1 shows the bending strength of AZT and AZTn ceramic after quenching in comparison with the initial strength after sintering. The strength of the as-sintered samples was low, mainly because of the increased grain growth at the used sintering temperature as shown in previous publications.1,2 No significant change in strength was measured after first quenching from 950 °C. When the ceramic was five times quenched from 950 °C, the strength of the AZTn samples decreased, but in the case of the AZT samples the change was within the range of error. A remarkable fact was that quenching from 1200 °C resulted in an increase in strength of the AZT and AZTn samples, both in the case of one and five quenching cycles. As mentioned in the “Introduction” section, partial decomposition of Al2TiO5 was assumed to contribute to this behavior.1,2 Fig. 1 Bending strength of the AZT and AZTn samples after sintering at 1650 °C and after thermal shock (TS)  V5YS`{NB~7JG6N%~$C4FB4N.jpg |
回复此楼» 猜你喜欢
材料调剂
已经有10人回复
-
一志愿哈尔滨工业大学085600英一数二337分求调剂
已经有5人回复
-
288求调剂 一志愿哈工大 材料与化工
已经有11人回复
-
求调剂，一志愿南京航空航天大学 ，080500材料科学与工程学硕
已经有9人回复
-
本科211，293分请求调剂
已经有4人回复
-
求调剂
已经有3人回复
-
085400电子信息319求调剂（接受跨专业调剂）
已经有5人回复
-
268求调剂
已经有9人回复
-
一志愿双非085502，267分，过四级求调剂
已经有3人回复
-
一志愿085404，总分291，四级已过，求调剂
已经有4人回复
584032783
木虫 (职业作家)
- 应助: 0 (幼儿园)
- 金币: 2990.8
- 红花: 1
- 帖子: 4326
- 在线: 44.2小时
- 虫号: 3417718
- 注册: 2014-09-15
- 性别: GG
- 专业: 固体与表面物理化学
2楼2015-04-22 08:32:08
灿灿妹
至尊木虫 (著名写手)
- 翻译EPI: 68
- 应助: 135 (高中生)
- 贵宾: 1.097
- 金币: 14467.1
- 散金: 3921
- 红花: 102
- 沙发: 3
- 帖子: 2121
- 在线: 396.8小时
- 虫号: 1783324
- 注册: 2012-04-27
- 性别: GG
- 专业: 环境工程
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
584032783: 金币+40, 翻译EPI+1, ★★★很有帮助 2015-04-23 11:21:28
584032783: 金币+40, 翻译EPI+1, ★★★很有帮助 2015-04-23 11:21:28
|
结果与讨论： AZT 陶瓷 图一显示的是AZT 和 AZTn陶瓷抗弯强度与烧结后最初的强度的比较。 已烧结样品的强度低的主要原因是用已发表论文中所表述的烧结温度温度烧结样品时，晶粒生长会加快。 950 °C时经第一次淬火后的样品的强度没有显著地变化。在此温度下，当经过第五次淬火后，AZTn样品的强度提高了，但对于AZT样品来说，变化在误差允许范围之内。 在1200 °C ，两者经过一次和五次淬火流程后，AZT 和 AZTn样品彼此的强度都发生了显著的变化。正如“前言”部分所述，假设局部的分解对这种反应有贡献。 图一 1650 °C烧结后及热冲击后AZT 和 AZTn样品的抗弯强度 |
3楼2015-04-22 08:47:03
hool
捐助贵宾 (正式写手)
木星之王
- 翻译EPI: 17
- 应助: 8 (幼儿园)
- 金币: 1913.9
- 散金: 11304
- 红花: 2
- 帖子: 690
- 在线: 1465.1小时
- 虫号: 536507
- 注册: 2008-03-31
- 性别: GG
- 专业: 金属功能材料
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
584032783: 金币+40, ★★★很有帮助 2015-04-23 11:21:39
584032783: 金币+40, ★★★很有帮助 2015-04-23 11:21:39
|
结果与讨论： AZT 陶瓷 图1显示的是淬火后AZT 和 AZTn陶瓷弯曲强度与烧结后最初的强度的比较。 刚烧结样品的强度较低，根据之前的文献报道，主要原因是在该烧结温度下，样品中晶粒生长会加快。 第一次在950摄氏度淬火后的样品强度没有发生显著的变化。在此温度下，当经过第五次淬火后，AZTn样品的强度提高了，但对于AZT样品来说，强度的变化可认为是实验误差。 在1200 摄氏度 ，经过一次和五次淬火流程后，AZT 和 AZTn样品彼此的强度都发生了显著的变化。正如“前言”部分所述，我们认为钛酸铝部分分解是引起这种现象的主要原因。 图1 1650 °C烧结及热冲击后AZT 和 AZTn样品的弯曲强度 |
4楼2015-04-22 09:44:03
白金凤
木虫 (正式写手)
- 翻译EPI: 3
- 应助: 2 (幼儿园)
- 金币: 1977.5
- 帖子: 363
- 在线: 102小时
- 虫号: 3419834
- 注册: 2014-09-16
- 性别: MM
- 专业: 有机合成
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
584032783: 金币+40, ★★★很有帮助 2015-04-23 11:21:46
584032783: 金币+40, ★★★很有帮助 2015-04-23 11:21:46
|
结果与讨论： AZT 陶瓷 图1显示的是AZT 和 AZTn陶瓷在淬火后的弯曲强度与最初烧结后的强度的对比图。正如之前的报道一样，最初烧结的样品强度较低，主要是由于在烧结温度下样品的晶径变大所引起的。 第一次950摄氏度淬火后样品强度没有发生显著的变化，然而持续五次淬火后AZTn样品强度降低，AZT样品的强度变化是在实验误差范围值内的。 值得注意的是，两个样品不论是经过一次淬火还是五次淬火，它们的强度都有所提高。 正如“前言”部分所提到的，钛酸铝部分分解是引起这种现象的主要原因。 图1 1650 °C烧结及热冲击后AZT 和 AZTn样品的弯曲强度 |
5楼2015-04-22 10:54:57
