[求助] 本人做加热液滴观察液滴内部Marangoni效应的模拟，可是模拟出来却没有速度场

如题所述，液滴的网格如图所示

底部设定了WALL，液面设定的是PRESSURE_OUTLET
fluent设定过程中底部设定80℃，液面设定20℃，水温设定20℃，没有考虑相变，做出来如图所示

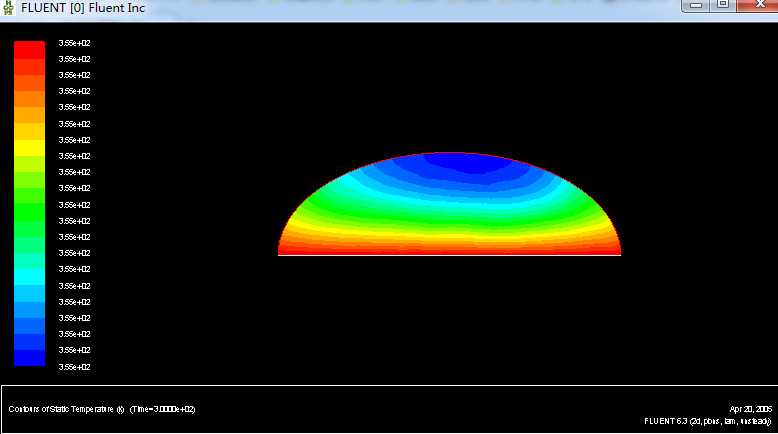

温度场：

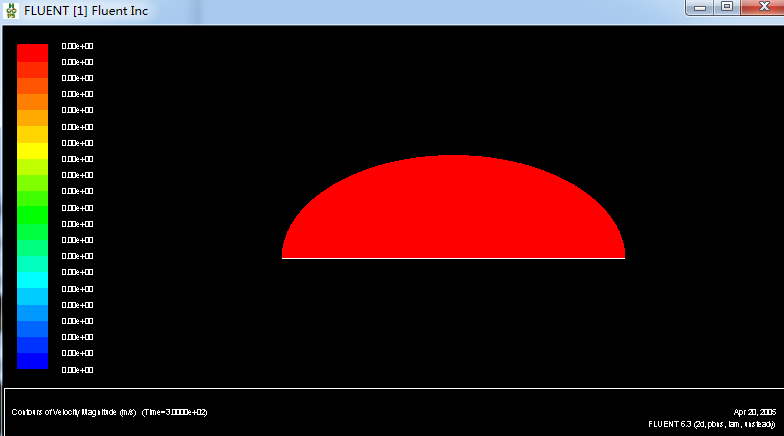

速度场：

求出来没有速度场

参考论文：陈炜，气液界面Rayleigh一Benard一Marangoni对流现象实验测量及传质研究，天津，天津大学，2010
论文中的初始条件如下：
速度：u_r0=0，u_z0=0
温度：液滴初始温度为室温（20℃），底板初始温度为70℃
浓度：气相中蒸汽初始为0
边界条件：
温度：
底板下边界，右边界为温度边界（70℃），上边界与空气接触部分为绝热边界
液滴自由表面为由蒸汽气化潜热造成的热通量边界
速度：
底座为无滑移边界
气液接触面：马兰格尼力边界
μ ∂v/∂n=dσ/dT∇_s T
其中∂v/∂n是法向速度梯度，∇_s T是表面张力梯度。
浓度：
气液接触面：气相浓度为饱和蒸汽浓度
气相远处边界：浓度为0
各壁面：零传质通量边界

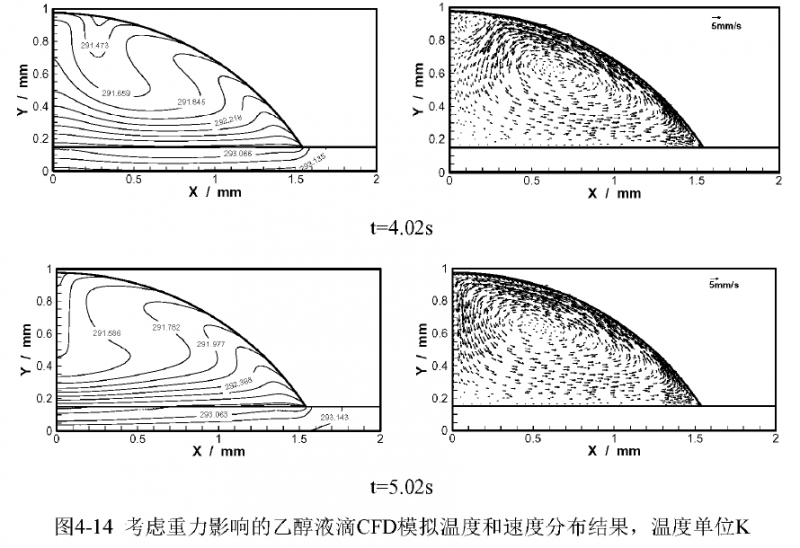

论文中模拟出的图：
