| 查看: 753 | 回复: 2 | |||
[交流]
宁波材料所在新型高性能磁制冷材料制备工艺探索方面取得进展
|
|

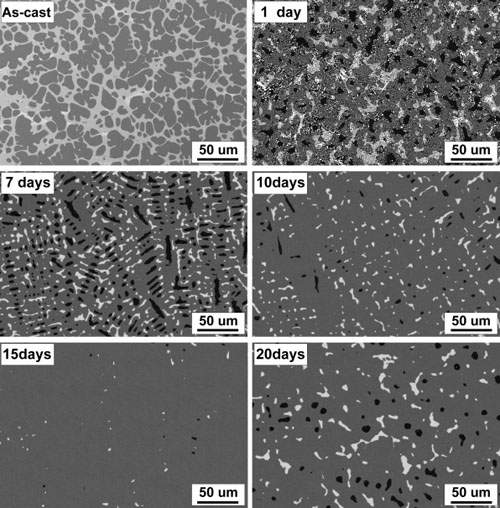

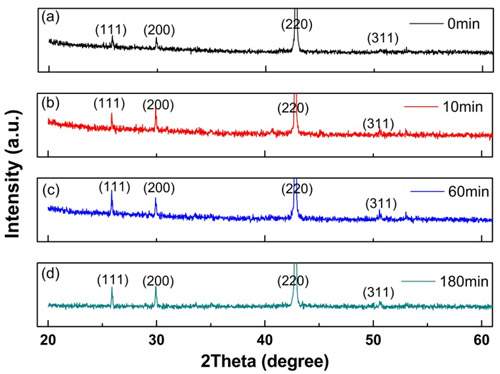

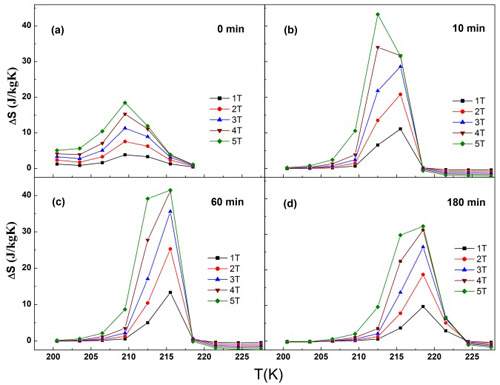

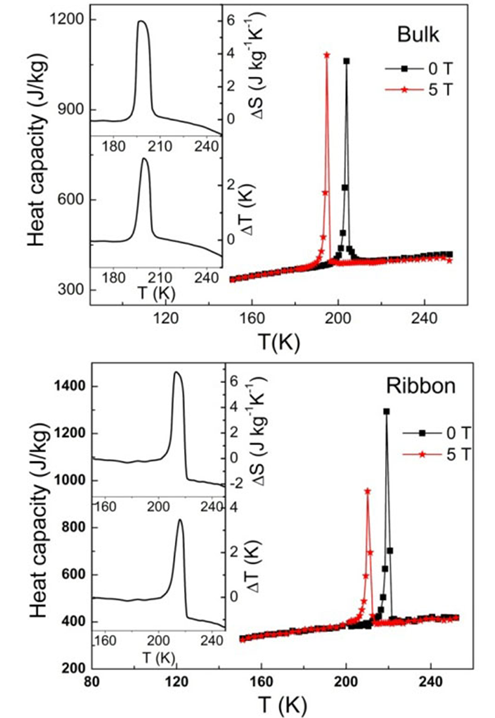

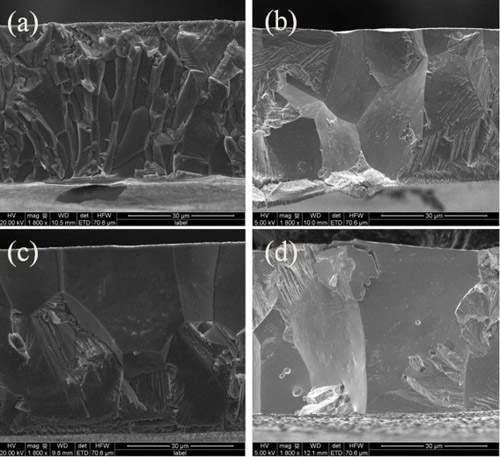

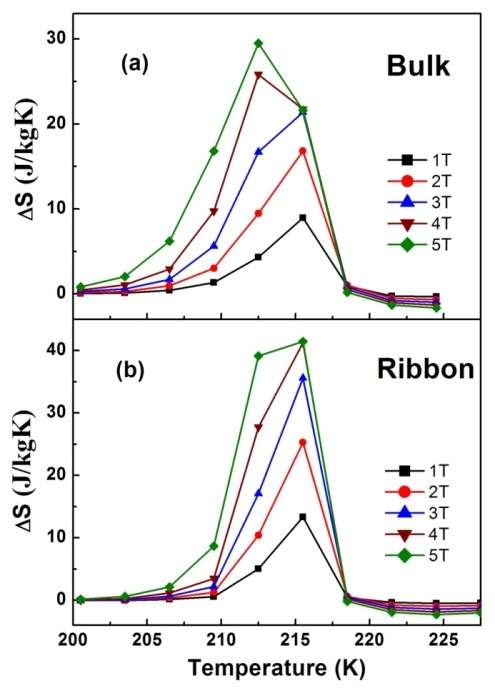

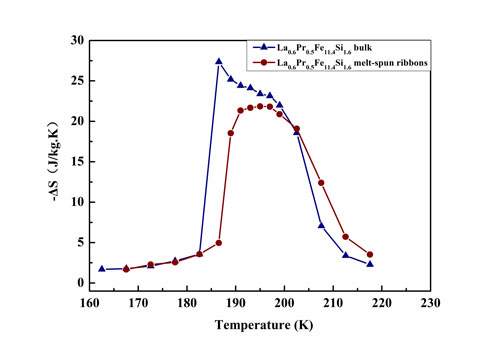

宁波材料所在新型高性能磁制冷材料制备工艺探索方面取得进展 http://www.nimte.ac.cn/news/prog ... 150417_4338836.html 传统压缩制冷技术广泛应用于各行各业，形成了庞大的产业，但它存在两个现实的问题：一是制冷效率低，卡诺循环效率仅为30%，二是含氟制冷剂的使用会导致大气臭氧层的破坏。在能源日益紧张的今天，现在普遍关心的一是节能二是环保，因此，传统的制冷技术必将面临重大改革，寻求新的、高效、无污染的制冷方式成为当今世界迫切需要解决的问题。解决的方法是或者研究开发无氟制冷剂或者找到新的制冷技术。最新发展起来的高效节能的磁制冷技术具有高效节能（卡诺循环效率为60%）、无污染、低噪音、体积小、易维护和寿命长等独特性能，被认为在冰箱、空调以及超市食品冷冻系统等一系列的领域具有广阔的应用前景。 作为磁致冷技术的关键部分，性能优良的磁致冷材料是整个系统的核心部分。然而对于实际应用来说，高性能磁制冷材料的制备一直以来都是制约其应用的关键工艺。La(Fe1-xSix)13及NiMn基赫斯勒合金被磁制冷材料专家认为最具有实际应用的两种磁制冷工质。特别是La(Fe1-xSix)13合金，普通制备方法为电弧熔炼后在1150度高温退火半月以上才能成相。对于用熔体快淬的方法获得的条带样品，却只需短到数十小时的时间。然而影响其微观组织结构，成分，进而磁性的内在机制却不清楚。对于NiMn基赫斯勒合金虽然制备方法简便，电弧熔炼后在800度以上的温度退火1天就可以获得纯相。然而由于磁热效应发生在马氏体与奥氏体相变温区，其内在的磁滞后和热滞后对磁制冷性能影响非常大。如何通过制备工艺来减小这种结构相变带来的滞后对其应用具有重要的指导意义。 中科院宁波材料所稀土磁性功能材料实验室系统研究了电弧熔炼和熔体快淬两种工艺对La(Fe1-xSix)13的1:13相形成机制的影响，微观成分的演变，及其对磁滞后和热滞后的影响。研究发现相对于较易成相的甩带工艺，电弧熔炼的方法虽然耗时但对于获得高磁熵变（分别为25.2J(kgK)-1和21.9J(kgK)-1）和高制冷能力（分别为474.1J(kg)-1和458.5J(kg)-1）来说是非常有利的。该结果发表在J Magn.Magn.Mater.350,94(2014) IF 2.008。近期，该实验室又对NiMnSn赫斯勒合金进行了系统的研究。结果表明经过熔体快淬后并优化退火工艺获得的条带样品具有非常优异的磁制冷性能：相对于电弧熔炼并退火的块体材料，条带具有非常高的磁熵变值41.4J(kgK)-1，远远超过块体的29.5J(kgK)-1；并且制冷能力为100.8J.Kg-1，也明显优于块体的82.9 J.Kg-1；同时使热滞后降低了42.8%，磁滞后降低了21.7%。由于麦克斯韦方程对磁卡效应的计算偏大以及对一级相变的测不准可能性，同时采用比热方法进行了印证：纯比热法得到的5T磁场下的绝热温变分别为3.5K和3K，进而充分证明了优化退火工艺得到的条带具有优异的磁制冷性能。这一结果不但对NiMn基赫斯勒磁制冷合金，对制备其它类型的高性能磁制冷合金也具有重要的借鉴意义。该结果发表在Scripta. Mater.doi:10.1016/j.scriptamat.2015.04.004, IF 2.968. 该系列研究工作得到国家优秀青年基金（51422106）和浙江省杰出青年基金（LR12E01001）等项目的资助。  La-Fe-Si合金1:13相的演变过程  两种不同工艺对La-Fe-Si磁熵变的影响  两种制备工艺对Ni-Mn-Sn合金磁熵变的影响  比热法测算的磁热效应的对比 |
回复此楼» 猜你喜欢
求助origin 8.0或以上的软件，急
已经有10人回复
-
求助Jade6.0或以上分析软件，急
已经有3人回复
-
有机高分子材料论文润色/翻译怎么收费?
已经有287人回复
-
2027届航空宇航科学与技术（学硕）求博导（3D打印复合材料力学性能方向）
已经有10人回复
-
结晶态硅酸钠中硅含量测定
已经有2人回复
-
硅肥中硅含量测定
已经有0人回复
-
德国伊尔梅瑙工业大学（TU Ilmenau）柔性电子方向 诚邀CSC申请
已经有0人回复
-
招生宣传完结
已经有28人回复
-
求推荐：3D打印复合材料力学性能研究方向的SCI期刊
已经有10人回复
-
电池材料相关开发测试
已经有10人回复
-
26申博自荐-电磁屏蔽材料方向
已经有57人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 2014年度浙江省自然科学基金拟资助项目清单
已经有14人回复
|
宁波材料所在新型高性能磁制冷材料性能优化方面取得的研究进展 http://www.nimte.ac.cn/news/prog ... 150612_4373083.html 传统压缩制冷技术广泛应用于各行各业，形成了庞大的产业，但它存在两个现实的问题：一是制冷效率低，卡诺循环效率仅为30%，二是含氟制冷剂的使用会导致大气臭氧层的破坏。在能源日益紧张的今天，现在普遍关心的一是节能二是环保，因此，传统的制冷技术必将面临重大改革，寻求新的、高效、无污染的制冷方式成为当今世界迫切需要解决的问题。解决的方法是或者研究开发无氟制冷剂或者找到新的制冷技术。最新发展起来的高效节能的磁制冷技术具有高效节能（卡诺循环效率为60%）、无污染、低噪音、体积小、易维护和寿命长等独特性能，被认为在冰箱、空调以及超市食品冷冻系统等一系列的领域具有广阔的应用前景。 作为磁致冷技术的关键部分，性能优良的磁致冷材料是整个系统的核心部分。磁致冷材料的重要性能之一是具有高的绝热温变，其替代性能是高的磁熵变，这也是研究者比较关心的性能。然而作为实际应用，合适的居里温度，高的磁熵变，高制冷能力，良好的机械性能，小的磁滞后和热滞后是影响其实际应用的关键因素。间隙小原子H掺杂对居里温度的调控在La-Fe-Si合金中首次被发现，后续又有研究者发现C、B等小原子对该系合金居里温度也具有调控作用。但间隙原子对居里温度调控的同时也会带来该系磁熵变不同程度的降低。优化磁制冷性能的另一个条件就是对制备工艺进行优化，并且发现快速凝固和电弧熔炼两种工艺对不同材料体系性能的优化具有不同的作用。此外由于具有高磁熵变的磁制冷工质一般都具有一级相变，磁滞后/热滞后也是影响其应用重要的因素之一，只有对影响滞后的内在机制进行系统研究才可能有效降低滞后。 中科院宁波材料所稀土磁性功能实验室系统研究了NiMnSn赫斯勒合金的磁制冷性能。把间隙原子C引入到NiMnSn合金中，不但显著提高了居里温度（提高了50K），并且磁熵变也获得了大幅度的提高（26%）：从未引入间隙原子的27.4 J(kgK)-1提高到了34.6 J(kgK)-1。针对该系合金非常脆，难以加工的问题，我们提高了C的引入量，利用其内生的碳化物作为弥散强化点，使得合金的机械性能也获得了大幅度的提高（82.7%）：其压缩强度从未引入C的556MPa提高到了1016MPa。该工作发表在Scripta Mater. 75,26(2014))，IF 2.968。前期针对NiMnSn合金磁制冷性能的进一步优化，该实验室系统研究了电弧熔炼和熔体快淬两种工艺对马氏体相变相关的磁性进行了系统研究，发现熔体快淬对该系性能优化起到了非常重要的作用，该工作在Scripta. Mater. doi:10.1016/j.scriptamat.04.004(2015)上进行了连续报道。近期针对熔体快淬后的退火工艺进行了进一步的优化，最大磁熵变达到了43.2 J(kgK)-1，制冷能力达到115.4 J(kg)-1。更具有重要意义的是，通过对微观组织、微观成分、原子有序度等角度对马氏体相变的内在机制及磁性和磁制冷性能的影响进行了深入的探讨，对如何在提高磁熵变的同时来降低马氏体相变的滞后给出了具有指导性的研究方法，为获得高性能磁制冷材料提供了重要的理论指导。该工作发表在Nature旗下的Sci. Rep. 5,11010(2015), DOI: 10.1038/srep11010。 该系列研究工作得到国家优秀青年基金（51422106）和浙江省杰出青年基金（LR12E01001）等项目的资助。  不同退火时间条带的MT曲线  不同退火时间条带的磁熵变曲线  随退火时间微观组织的演变  随退火时间晶体结构(有序度)的演变 |
2楼2015-06-12 13:57:54
3楼2015-06-30 10:14:41
