[交流] 基极分压式射极偏置电路-疑问 已有1人参与

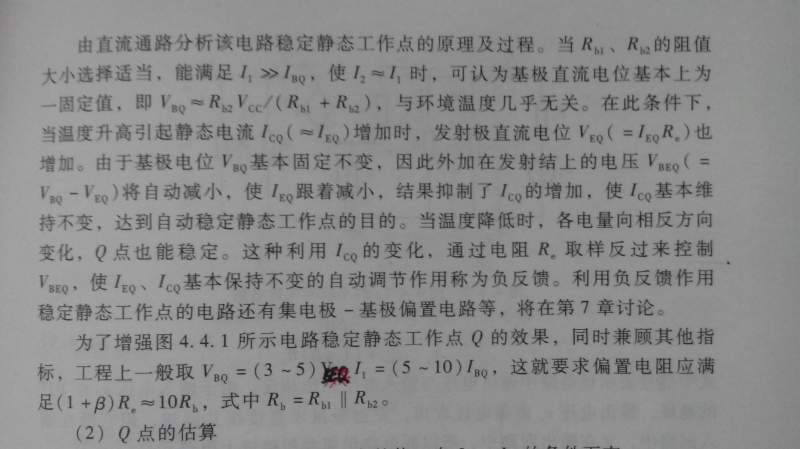

背景：我使用的教材是 康华光老师的 《电子技术基础 模拟部分（第五部分）》在第135页有这样一段话：为了增强图4.4.1所示电路稳定静态工作点Q的效果，同时兼顾其他指标，工程上一般取VBQ = (3~5)V，I1 = (5~10)IBQ，这就要求偏置电阻应满足（1+β）Re ≈ 10Rb，式中Rb = Rb1‖Rb2。

我的问题是，如何从“VBQ = (3~5)V，I1 = (5~10)IBQ”退出“偏置电阻应满足（1+β）Re ≈ 10Rb”的！恳请大牛指点迷津。

我自己推出来的结论是（1+β）Re ≈ 10Rb2。
回复此楼

» 猜你喜欢
Weneedpredator!
1楼 2015-04-14 12:43:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lj573838882

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
其实你可以用手机拍出来电路图，别人帮你解答方便点，别人不可能为了解决你的问题去找书，呵呵，
赞一下(1人) 回复此楼
2楼2015-04-18 20:47:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

robotouch

银虫 (正式写手)

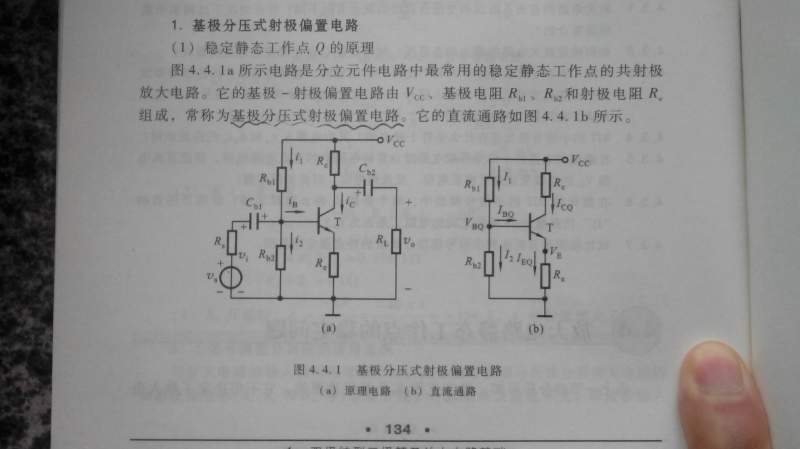

补图
基极分压式射极偏置电路-疑问


基极分压式射极偏置电路-疑问-1
赞一下 回复此楼
Weneedpredator!
3楼2015-04-19 08:18:58
