[求助]
simulink
|
|

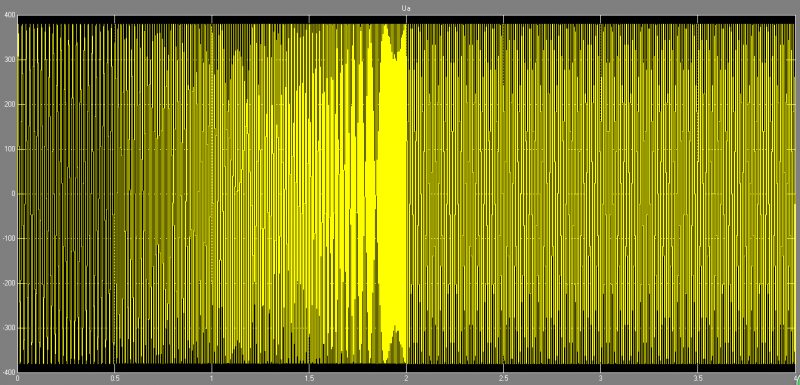

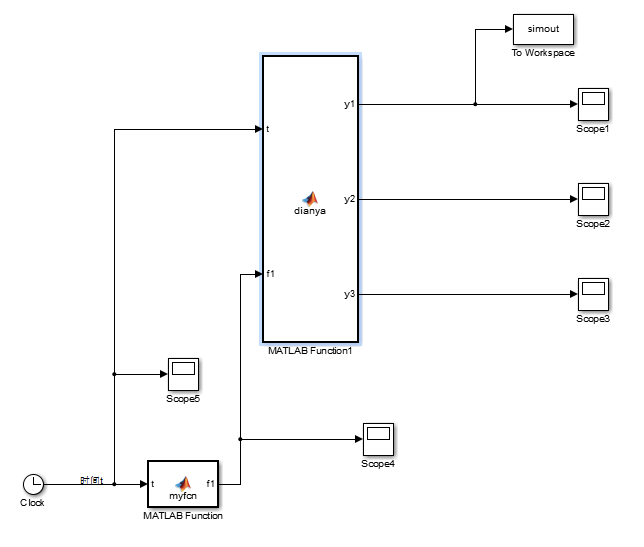

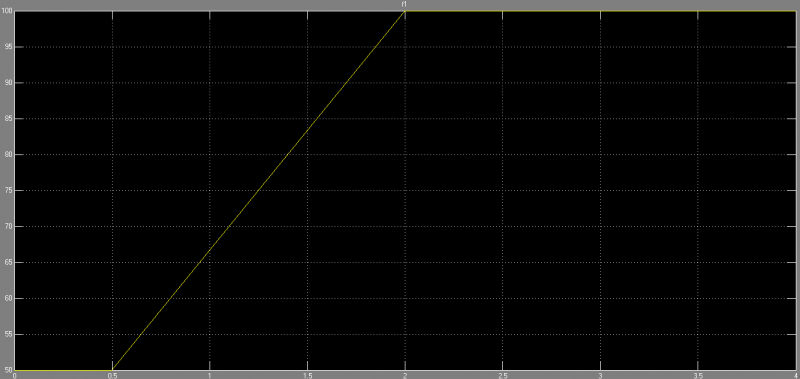

问题：我想用matlab simulink生成一个频率可变的三相电压，供电频率0-0.5s为50Hz，0.5-2s服从一个函数y=(100/3)*t+100/3;2-4s为100Hz,频率由MatlabFucntion生成（见第二张图）;Matlab Fucntion 1生成三项电压y1,y2和y3。理论上生成的电压频率越来越大，但是为什么从图中（第三张图）可以看出明显中间时段（0.5-2s)频率大,附件有.mdl仿真文件，问题困扰我好久，多谢大神帮助 MATLAB fucntion程序为 function f1 =myfcn(t) fb=50;fw=100;t1=0.5;t2=2;t3=2.5; c3=-2*(fb-fw)/(t1-t2)^3; c2=3*(fb-fw)*(t1+t2)/(t1-t2)^3; c1=-6*(fb-fw)*t1*t2/(t1-t2)^3; c0=((3*t1-t2)*t2^2*fb+(t1-3*t2)*t1^2*fw)/(t1-t2)^3; if t<0 f1=0; else ift<=t1 %f1=fb; f1=50; elseif t<=t2 %f1=c3*t^3+c2*t^2+c1*t+c0; f1=100/3*t+100/3; elseif t<=t3 %f1=fw; f1=100; else %f1=fw; f1=100; end end MATLAB fucntion1程序为 function[y1,y2,y3] = dianya(t,f1) %#codegen Un=380; a=2*pi*f1*t; y1=Un*sin(a); y2=Un*sin(a+2*pi/3); y3=Un*sin(a-2*pi/3);  生成供电频率可变的三项电压simulink图.png  分段频率函数图.png  y1相电压图.png |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : mokuaimonizong.mdl
2015-04-12 20:28:01, 74.38 K
» 猜你喜欢
材料调剂
已经有6人回复
-
化工求调剂
已经有7人回复
-
321求调剂
已经有10人回复
-
材料专硕322分
已经有13人回复
-
材料295
已经有3人回复
-
11408 359分 求调剂
已经有3人回复
-
320分，材料与化工专业，求调剂
已经有24人回复
-
286求调剂
已经有7人回复
-
化学调剂
已经有10人回复
-
357求调剂
已经有3人回复
2楼2015-04-12 21:07:48
信彼南山
木虫 (著名写手)
- 应助: 33 (小学生)
- 金币: 4142.9
- 散金: 1221
- 红花: 16
- 帖子: 1178
- 在线: 233.5小时
- 虫号: 1133529
- 注册: 2010-10-27
- 专业: 导航、制导与传感技术
|
1、 示波器上看到的频率不一定是准确的，也就是说可能频率对了，但是显示的不是很好。可以考虑看一下具体的频率，如果问题解决就OK了，如果没解决： 2、单独测试一下电压模块，在不同频率输入下是否能给出正确的输出频率，如果不行则调试 3、 其实这点问题完全没必要用function来做，用简单的模块搭建就可以了么 |
