小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 谁能帮我看一下我FLUENT设置哪里出了问题，所有34金币献上
201/2返回列表12下一页
查看: 2041  |  回复: 19
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

春歌放牛郎

新虫 (初入文坛)

[求助] 谁能帮我看一下我FLUENT设置哪里出了问题，所有34金币献上 已有4人参与

我想做一个太阳辐射作用下一活动板房的室温状况，但最后太阳辐射似乎对模拟的结果没产生什么作用，不知道是哪里出了问题，相关设置见图。
顺便也提提另外一些本人认为无关紧要的参数设置，有心得话也希望能顺便看看。GSMBIT建模，六面体结构性网格（interval sides=0.1），求解器默认设置，RNG k-e模型默认设置，空气密度设置为boussinesq1.225kg/m^3，重力为y=-9.81m/s^2，墙面和屋面的材料为自己定义EPS彩钢夹芯板，地板为wood，求解方法为simplec-全部二阶上风，由于收敛需要松弛因子设定得非常小。
当然也有可能是建模的问题。GSMBIT建模，六面体结构性网格（interval sides=0.1），只有一个房屋，其他啥都没有，地板为wall.1，其他默认为wall。
本人是非科班新手，毕业论文需要有没有哪位大神帮忙看一下。

谁能帮我看一下我FLUENT设置哪里出了问题，所有34金币献上

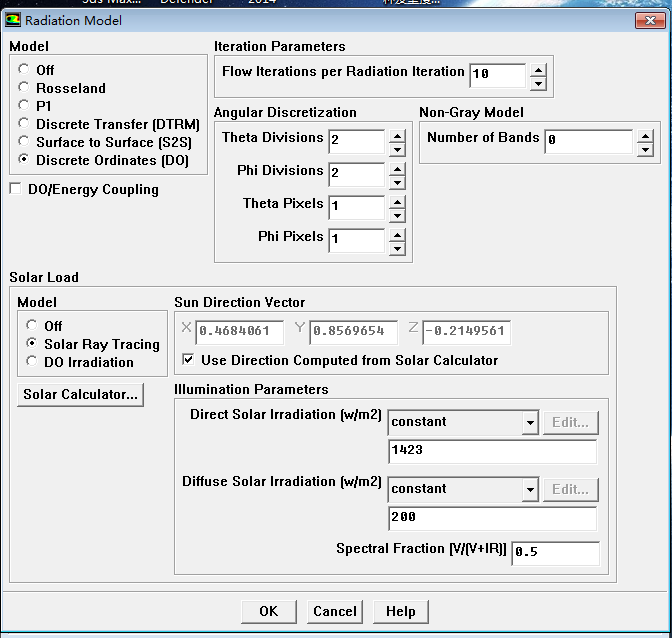

一开始的设置


谁能帮我看一下我FLUENT设置哪里出了问题，所有34金币献上-1

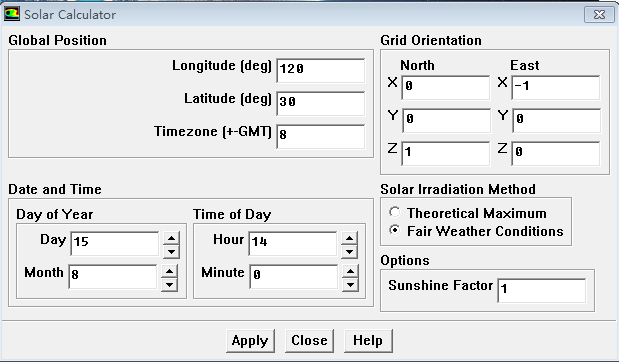

一开始的设置


谁能帮我看一下我FLUENT设置哪里出了问题，所有34金币献上-2
一开始的设置


谁能帮我看一下我FLUENT设置哪里出了问题，所有34金币献上-3

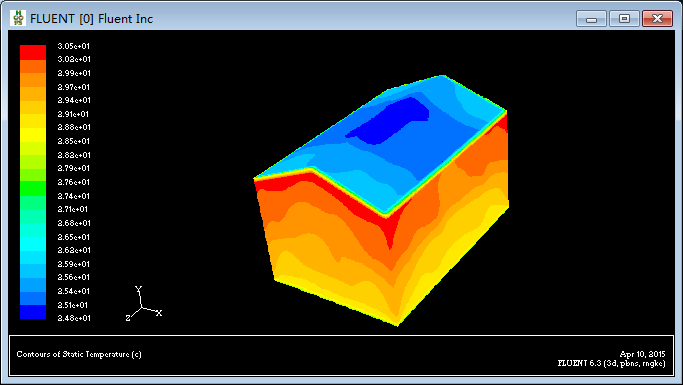

迭代结果，为什么屋顶是最冷的啊~~~


谁能帮我看一下我FLUENT设置哪里出了问题，所有34金币献上-4

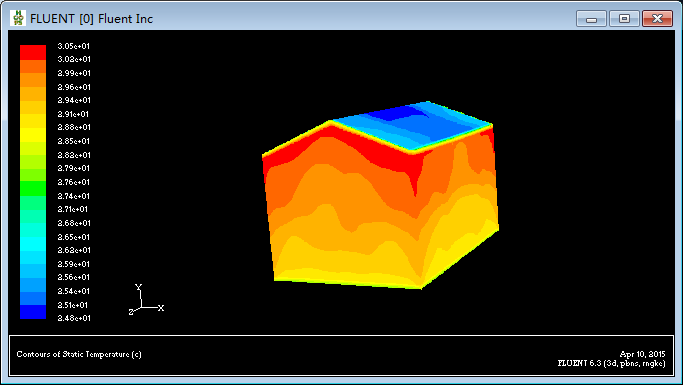

关闭太阳辐射后的迭代结果


谁能帮我看一下我FLUENT设置哪里出了问题，所有34金币献上-5

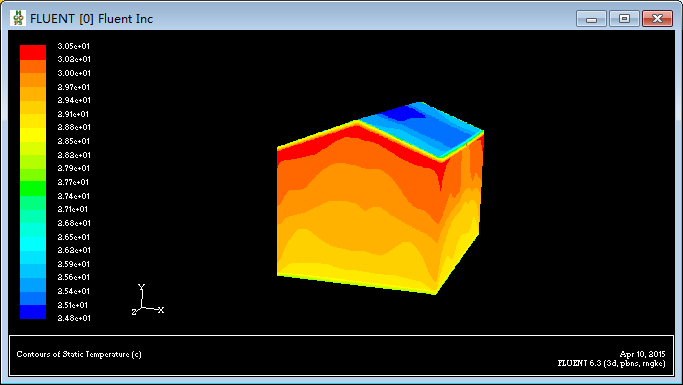

太阳直射和太阳散射的值都提高10倍的迭代结果
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2015-04-10 14:32:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

openfoam

新虫 (正式写手)
帮顶。为了你的34个金币。
赞一下(2人) 回复此楼
7楼2015-04-14 01:29:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

潘多拉魔盒

金虫 (小有名气)

【答案】应助回帖

是不是屋顶，和墙壁边界条件应该不同吧，而且四个墙壁是不是也应该不同，用分阳面和阴面吗，我也只做过帮助文档的例子，意见仅供参考

[ 发自小木虫客户端 ]
赞一下(2人) 回复此楼
快乐生活！
8楼2015-04-14 07:42:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luffy81

金虫 (小有名气)

【答案】应助回帖

屋顶和其他墙面的设置应该是分开的吧，看你屋顶是蓝色的，这不对吧，屋顶应该是主要辐射源，至少是红色的吧？
赞一下(1人) 回复此楼
9楼2015-04-14 09:05:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

taiwangwsg

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
春歌放牛郎: 金币+5, ★有帮助 2015-04-25 10:49:35
春歌放牛郎: 金币+5, ★有帮助 2015-04-25 10:50:10
我觉得你还是放上cas和dat吧，不然光看设置有的时候也很难判断，不方便放的话就检查一下顶面的设置，感觉问题就出在顶面上。

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
13楼2015-04-16 09:38:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csfchh

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
春歌放牛郎: 金币+5, ★有帮助 2015-04-25 10:49:45
问题出在屋顶，为什么不给出屋顶wall.1的边界条件设置呢？这样看不出来，我感觉是边界条件的问题
赞一下(1人) 回复此楼
17楼2015-04-17 19:28:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caoweiyue

新虫 (小有名气)
虽然也用fluent 但专业不同 只能顶一下了

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼
18楼2015-04-17 22:06:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

春歌放牛郎

新虫 (初入文坛)
来个人啊。。。
回复此楼
2楼2015-04-10 21:27:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

春歌放牛郎

新虫 (初入文坛)
人呢？
回复此楼
3楼2015-04-11 10:57:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a81824919

新虫 (初入文坛)
不懂 帮顶
回复此楼
4楼2015-04-11 13:28:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

春歌放牛郎

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by a81824919 at 2015-04-11 13:28:27
不懂 帮顶

有人会也很感动了，非常感谢！！！
赞一下 回复此楼
5楼2015-04-11 22:11:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

春歌放牛郎

新虫 (初入文坛)
来个人哪。。。
回复此楼
6楼2015-04-12 13:32:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

春歌放牛郎

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by luffy81 at 2015-04-14 09:05:32
屋顶和其他墙面的设置应该是分开的吧，看你屋顶是蓝色的，这不对吧，屋顶应该是主要辐射源，至少是红色的吧？

我的参数设置基本上都在上面了，有空能不能帮忙看一下拿出了问题？
赞一下 回复此楼
10楼2015-04-14 10:51:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
